原理概述
涡电流探伤利用电磁感应原理，检测导电构件表面和近表面缺陷的一种探伤方法。其原理是当载有交变电流的检测线圈靠近导电工件时 由于线圈磁场的作用，工件中将会感生出涡流(其大小等参数与工件中的缺陷等有关)，而涡流产生的反作用磁场又将使检测线圈的阻抗发生变化。因此，在工件形状尺寸及探测距离等固定的条件下，通过测定探测线圈阻抗的变化，可以判断被测工件有无缺陷存在、/span>
涡流探伤特点
1、对导电材料表面和近表面缺陷的检测灵敏度较高：br/> 2、检测线圈不必与被检材料或工件紧密接触，不需耦合剂，检测过程不影响被检材料的性能：br/> 3、应用范围广，对影响感生涡流特性的各种物理和工艺因素均能实施监测；艺因素均能实施监测；
4、在一定条件下，能反映有关裂纹深度的信息；
5、可在高温、薄壁管、细线、零件内孔表面等其它检测方法不适应的场合实施监测；
6、检测形状复杂零件，效率低；难于区分缺陷的种类和大小、/span>
检测线圇/div>
按照应用方式的不同，检测线圈可以分为穿过式线圈、内通过式线圈和探头式线圈、br/> 1、穿过式线圈

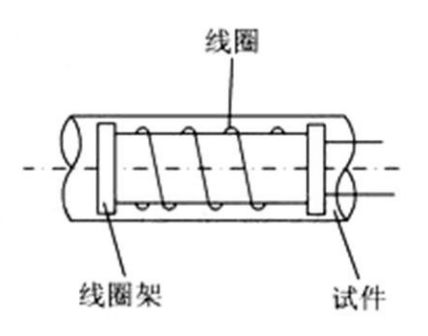

能检测管材、棒材、线材等可以从线圈内部通过的导电工件或材料(检测管件外表面的缺?、br/> 2、内通过式线圇br/> 可以检测安装好的管件，或小直径的深钻孔、螺纹孔或厚壁管内壁的表面质量、br/> 3、探头式线圈

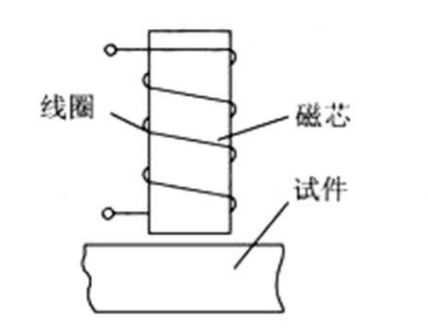

又称为放置式线圈。在应用过程中，外通过式线圈和内穿过式线圈的轴线平行于被检工件的表面，而放置式线圈的轴线垂直于被检工件的表面。这种线圈可以设计、制作得很小，而且线圈中可以附加磁芯，具有增强磁场强度和聚焦磁场的特性，因此具有较高的检测灵敏度，适用于各种板材、带材和大直径管材、棒材的表面检测、/span>
| 检测线圈示意图９/span> | ||
|
|
 |
| 穿过式线圇/span> | 内通过式线圇/span> | 探头式线圇/span> |
