透气性测试仪、透气度测试仪
概述

透气性测试,也称作气体阻隔性测试或是气体透过性测试,主要是考察薄膜、薄片对常见无机气体的阻隔性能,是材料主要的阻隔性能指标之一。通常检测的是材料的透氧性,由于气调包装的广泛使用也需对包装材料的二氧化碳、氮气透过性能进行检测。
透气性检测仪,又称为透气仪、压差法透气仪、透气性测定仪、气体透过率测试仪、气体透过率测定仪。透气性测试是指包装材料对气体等渗透物的阻隔作用,透气性能测试是从包装的角度上分析半岛bd体育手机客户端 货架期的重要指标。
广泛用于食品、药品、包装、塑料、工业、电子、能源等行业,适用于塑料薄膜、复合膜、纸塑复合包装、太阳能背板、片材、复合材料、镀铝膜、共挤膜等膜、铝箔、片状材料以及塑料、橡胶、纸质、玻璃、金属等材料的瓶、袋、罐、盒等包装容器。

检测原理

透气性测试方法可分为压差法(Differential-pressure method)与等压法(Equal-pressure method)。广泛使用的是压差法,可分为真空压差法和正压差法(体积法)。随着微量氧探测技术的发展,微量氧传感器逐 步应用在材料的透氧性测试领域中,即透气性测试中的传感器法,利用不同的气体传感器可以检测不同气体对材料的渗透性能,目前对氧气和二氧化碳的传感器法检测工艺已经成熟。另外还可以利用气象色谱法检测材料的透气性。传感器法和气象色谱法都可以归为透气性测试的等压法。
1、压差法

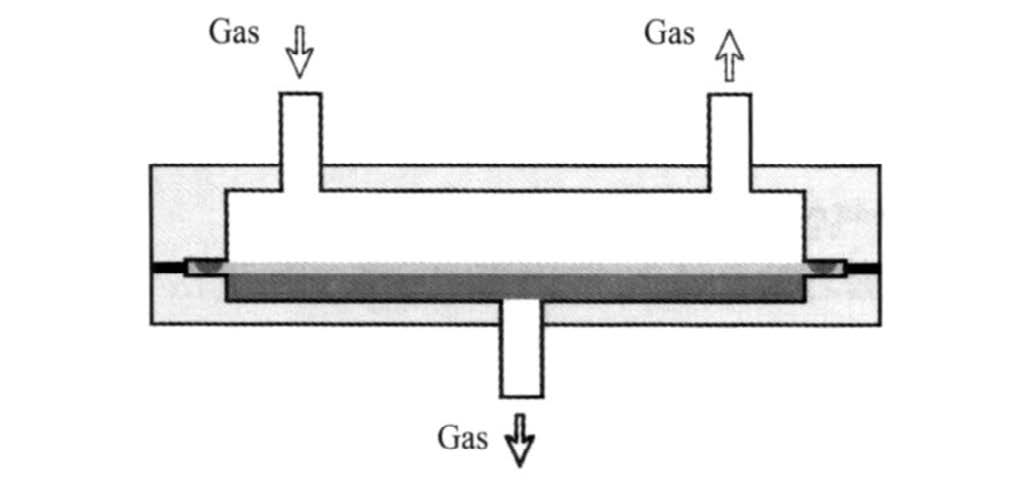

真空法是压差法中最具代表性的一种测试方法。它的测试原理(如下图)是利用试样将渗透腔隔成两个独立的空间,先将试样两侧都抽成真空,然后向其中一侧(A高压侧)充入0.1MPa(绝压)的测试气体,而另一侧(B低压侧)则保持真空状态,试样两侧形成0.1MPa 的测试气体压差。测试气体渗透通过薄膜进入低压侧并引起低压侧压力的变化,用高精度真空规测量低压侧压力的变化量就可以利用公式计算得到测试气体的气体透过量(GTR)。

相关标准有:ISO 2556、ISO 15105-1、ASTM D 1434(M法)、GB 1038、JIS K 7126(A法)等。ISO 15105-1 提供的气体透过量(GTR)计算公式如下:

GTR = Vc × dp
R×T×Pu×A dt

式中:VC--低压侧的体积;T--试验温度(热力学温度);Pu--高压侧的气体压强;A--有效渗透面积;dp/dt--当渗透状态稳定后,在低压侧单位时间内压强的变化量;R--气体常数。
真空法是采用负压差方法来实现试样两侧 0.1MPa 的压差,当然也可以通过正压差的方法来实现,最常用的正压差法是体积法。由于体积法无需对渗透腔抽真空,也不用进行真空度的保持,所以降低了设备制造及试验的难度。相关的测试标准有 ASTM D 1434(V 法)等。
压差法对测试气体的通用性非常好。由于膜技术理论的支持,真空法在透气性测试中一直作为基础方法使用,科研检测机构多采用这种方法。随着真空规检测技术的进步、以及高真空技术在设备设计上的应用,大大提高了设备的检测精度以及测试数 据的重复性。它的突出优点是能够通过一次测试得出材料的渗透系数、扩散系数、溶解度系数3项阻隔性指标。
在选购真空压差法透气性测试设备时,需要注意以下参数指标:测试腔能达到的真空度、真空规的精度及量程、“空白试验”数据及测试数据重复性,以及设备是否具备自控温功能。测试腔真空度不但体现了所采用真空泵的抽真空能力,还体现了测试腔体以及相关管路的密封性能,如果机械结构中存在泄漏点,则试验结果将会受到严重的干扰,无法体现材料的真实阻隔性。如果只有某一次试验达不到要求的真空度,极有可能是由于试样装夹密封不当所引起的。标准要求真空规的精度应不低于6Pa,目前比较优秀的真空规的分辨率是其满量程的0.1%,由于测试元件的分辨率都要优于它的测试精度,因此真空规的量程一般要小于6kPa。“空白试验”数据以及测试数据的重复性是衡量设备经受各种因素影响的综合指标,试验环境的温湿度控制情况对测试结果也有影响,尤其是温度对阻隔性测试的影响最为显著。选购正压差法设备时,由于这种方法无须抽真空,因而只需要关注压力传感器的精度和量程、“空白试验”数据以及测试数据的重复性等指标就可以了。
2、等压法

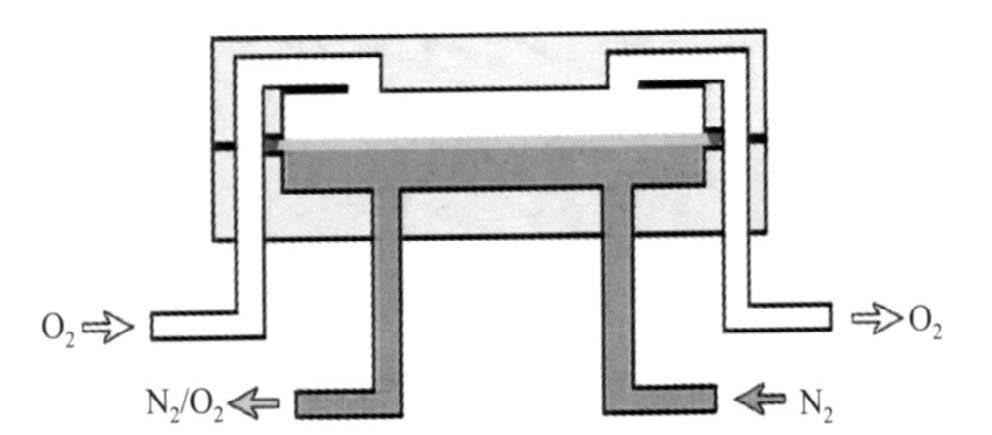

目前用于包装材料透气性检测的等压法主要是传感器法,它以检测材料的透氧性为主,该方法对试验气体有选择性,测试原理(如下图)如下:利用试样将渗透腔隔成两个独立的气流系统,一侧为流动的测试气体(A,可以是纯氧气或是含氧气的混合气体),另一侧为流动的干燥氮气(B)。试样两边的压力相等,但氧气分压不同。氧气在浓度差作用下透过薄膜进入氮气流,被送至氧传感器中,由氧传感器精确测量出氮气流中携带的氧气量,从而计算出材料的氧气透过率。传感器法设备在正式试验之前需要使用标准膜进行设备标定,确定设备的校正因子,并将它用于正式试验的计算中。

传感器法的相关标准有 ISO 15105-2,ASTM D 3985,ASTM F 1927,ASTM F 1307 等。ISO 15105-2 提供的氧气透过量(O2GTR)计算公式如下:

O2GTR = k(U - U0) × Pa
A P0

式中:U--试样测试时的输出电压信号;U0--电压零信号;k--设备的校正因子;Pa--环境大气压;P0--测试气体中的氧气分压差;A--有效渗透面积。
在检测材料的氧气透过率时使用的是氧传感器,只能对氧气的渗透性进行分析,由于氮气作为载气用于输送渗透通过试样的测试气体,所以目前利用这种测试结构检测氮气透过率还是无法实现的。
传感器法是随着氧探测器技术的不断成熟而出现的。相对于真空法测试,它的试验时间有一定的缩短,更常用于国际贸易中高阻隔性材料的检测。另外,由于使用的传感器属消耗型元件,所以设备标定所得的校正因子并不是长期有效的,需要根据要求进行周期性设备标定。当传感器的损耗达到一定程度时必须更换,因此传感器法设备的检测成本比压差法设备的检测成本要高一些。等压法在测试试样两侧保持常压,使得试样两侧的压力相等,这给容器透气性检测奠定了基础,可避免由于容器壁两侧压差过大导致容器爆裂的情况。ASTM F 1307是检测容器透氧性的测试标准,它与ASTM D 3985(检测薄膜、薄片的透氧性)对设备结构的设计以及氧传感器的使用方式相近,将容器检测附件拆卸之后,同一款设备完全可以按照 ASTM D 3985 进行薄膜、片材的透氧性测试。
