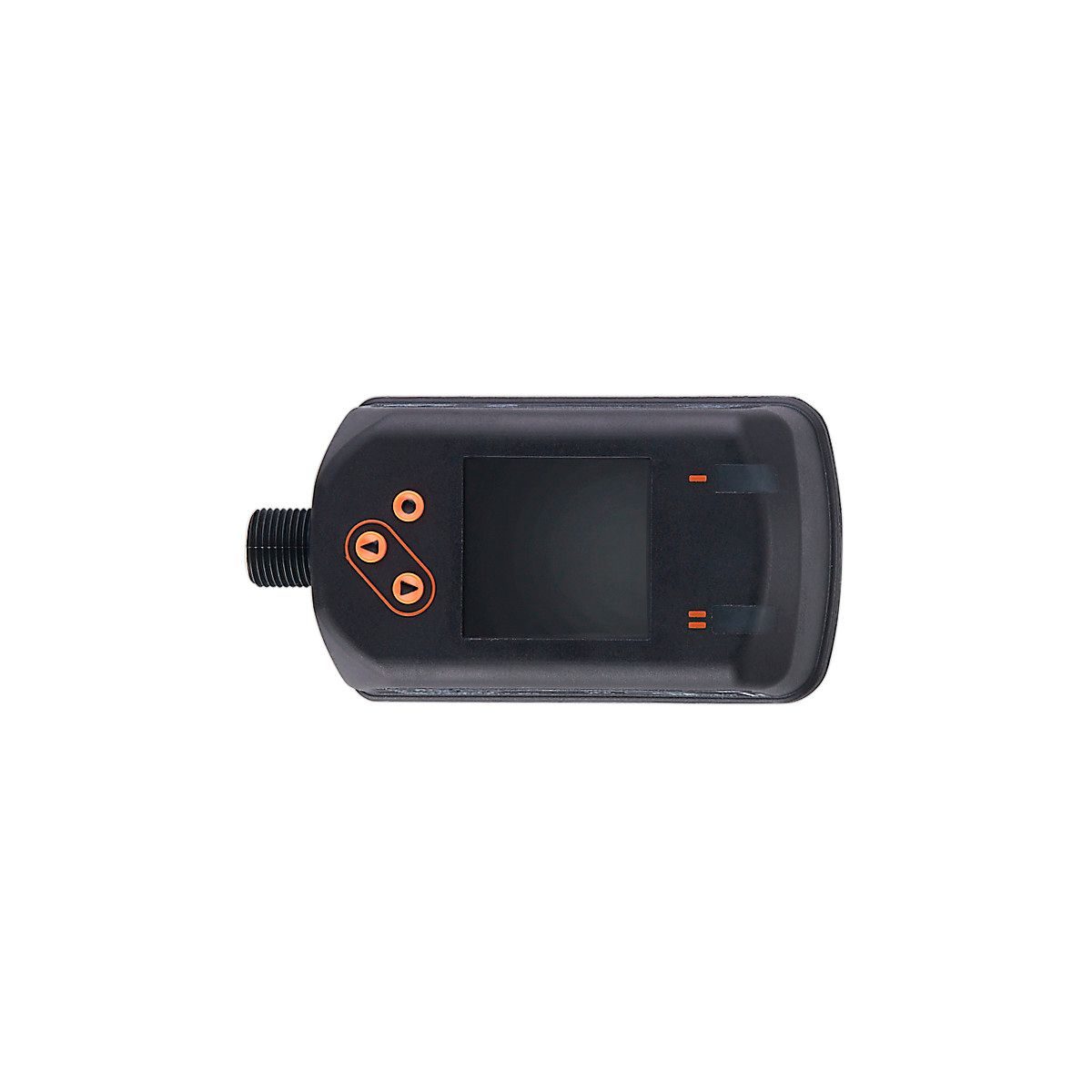

压缩空气流量计SD1540

型号: SD1540
品牌: IFM
产地: 德国
索取资料及报件�/span>


型号:	SD1540
品牌:	IFM
产地:	德国
产品别名:	压缩空气流量计SDD11DGXFRKG/US-100

产品介绍

技术参数：

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

0.6...143.9 m/s

0.3...26260 m?/h

0.005...437.6 m?/min

系统接口

螺纹连接 G 1 内螺纸�/td>

应用

用于工业应用

安装

可调整适应管道内径; ( 14...254 mm)

介质

压缩空气

介质温度 [��C]

-10...60

爆破压力最小� [bar]

爆破压力最小� [MPa]

6.4

抗压强度 [bar]

抗压强度 [Mpa]

1.6

电气数据

工作电压 [V]

18...30 DC; (符合EN 50178 SELV/PELV标准)

电流损� [mA]

< 80

防护等级

III

反相保护

月�/td>

开机延迟时� [s]

总的输入/输出

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

输入

计数器复佌�/td>

输出

输出信号

开关信叶� 模拟信号; 脉冲信号; IO-Link; (可配�?

电气设计

PNP/NPN

数字输出数量

输出功能

常开/常闭; (可设定参�?

开关量输出DC电压降最大� [V]

2.5

开关量输出DC的持续电流负� [mA]

150; (每个输出)

模拟输出数量

模拟电流输出 [mA]

4...20; (可调整量�?

负载最大� [��]

500

脉冲输出

流量讠�/td>

短路保护

月�/td>

短路保护类型

脉冲

过载保护

月�/td>

测量/设定范围

测量范围

0.6...143.9 m/s

0.3...26260 m?/h

0.005...437.6 m?/min

显示范围

0...172.7 m/s

0...31520 m?/h

0...525.2 m?/min

分辨玆�/td>

0.1 m/s

0.05 m?/h

0.01 m?/min

开关点, SP

1.4...143.9 m/s

0.8...26260 m?/h

0.013...437.6 m?/min

复原�? rP

0.7...143.2 m/s

0.4...26140 m?/h

0.007...435.6 m?/min

测量值起�? ASP

0...115.1 m/s

0...21000 m?/h

0...350 m?/min

测量值终�? AEP

28.8...143.9 m/s

422...26260 m?/h

7.04...437.6 m?/min

较小流量cut-off, LFC

0.2...1.4 m/s

0.1...260 m?/h

0.002...4.4 m?/min

步距

0.1 m/s

0.01 m?/h

0.001 m?/min

监控压力

测量范围 [bar]

-1...16

显示范围 [bar]

-1...20

分辨� [bar]

0.05

开关点, SP [bar]

-0.92...16

复原�? rP [bar]

-1...15.92

测量值起� [bar]

-1...12.8

测量值终� [bar]

2.2...16

设定步距 [bar]

0.01

流量监控

测量范围

0...1000000000 m?

0...35314666721 scf

显示范围

0...1000000000 m?

0...35314666721 scf

开关点, SP

0.01...100000000 m?

0.35...3531466672.1 scf

脉冲倻�/td>

0.01...100000000 m?

0.35...3531466672.1 scf

设定步距

0.001 m?

0.05 scf

脉冲长度 [s]

0.001...2

温度监控

测量范围

-10...60 ��C

14...140 ��F

显示范围

-24...74 ��C

-11.2...165.2 ��F

分辨玆�/td>

0.2 ��C

0.5 ��F

开关点, SP

-9.7...60 ��C

14.6...140 ��F

复原�? rP

-10...59.7 ��C

14...139.4 ��F

测量值起炸�/td>

-10...46 ��C

14...114.8 ��F

测量值终炸�/td>

4...60 ��C

39.2...140 ��F

设定步距

0.1 ��C

0.1 ��F

精度/偏差

温度系数 [1/K]

�� 0,07 % MW

精确�?在测量范�?

�� (6 % MW + 0,6 % MEW); (参考条仵� diA = 73 mm; 入口管长� >= 3 m; 出口管长� >= 0,5 m; 参考温�? 20...25 ��C; 标准体积流量: 50...850 Nm?/h)

重复精度

�� 1,5 % MW

监控压力

重复精度 [終值的百分比]

�� 0,2

特征曲线偏差 [終值的百分比]

< �� 0,5; (BFSL = Best Fit Straight Line)

测量范围值的最大温度系� [% MEW / 10 K]

�� 0,15

零点的最大温度系� [% MEW / 10 K]

�� 0,25

温度监控

精确� [K]

�� 0,5; (在流量测量范围极限内的介质流�?

反应时间

反应时间 [s]

0.1; (dAP = 0)

用于开关量输出的阻尼dAP [s]

0...5

监控压力

反应时间 [s]

0.05

温度监控

响应时间T05 / T09 [s]

T09 = 0,5

软件/编程

参数设定

迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关�? 显示单位; 累加�?/td>

接口

通信接口

IO-Link

传递类垊�/td>

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)

SIO模式

月�/td>

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小� [ms]

7.2

支持的DeviceID

运行方式	DeviceID
默认	872

工作条件

环境温度 [��C]

0...60

存储温度 [��C]

-20...85

允许***相对空气湿度 [%]

外壳防护等级

IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

CPA认证

型号	-
准确度等�?/td>	-
最大允许误�?/td>	�� 7 % FS
Q (min)	0,3 m?/h
Q (t)	-
Q (max)	26260 m?/h

抗震

DIN EN 68000-2-6

5 g (10...2000 Hz)

MTTF [年]

180

UL认证

UL认证编号	I013
文件数量UL	E174189

机械技术数�?/th>

重量 [g]

408.3

原材斘�/td>

PBT+PC-GF30; PPS-GF40; 不锈�?1.4301/304); 不锈�?1.4305/303); 不锈�?1.4404 / 316L); FKM

材料(接液部件)

不锈�?1.4301/304); 不锈�?1.4404 / 316L); FKM; 陶瓷已玻璃钝匕� PPS-GF40; Al2O3 (陶瓷); 丙烯酸酯

系统接口

螺纹连接 G 1 内螺纸�/td>

显示�?操作仵�/th>

显示

	彩色显示 1,44", 128 x 128 像素
	2 x LED, 黄色

注释

MW = 测量倻�/td>

MEW = Final value of the measuring range

D = 管内徃�/td>

根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量

有关安装和使用的说明，请您参见使用指南、�/td>

包装单位

1 仵�/td>

电气连接

接口

接插仵� 1 x M12

产品认证
CE认证	∙�/td>
EAC认证	∙�/td>
IOLINK认证	∙�/td>
CUL认证	∙�/td>
