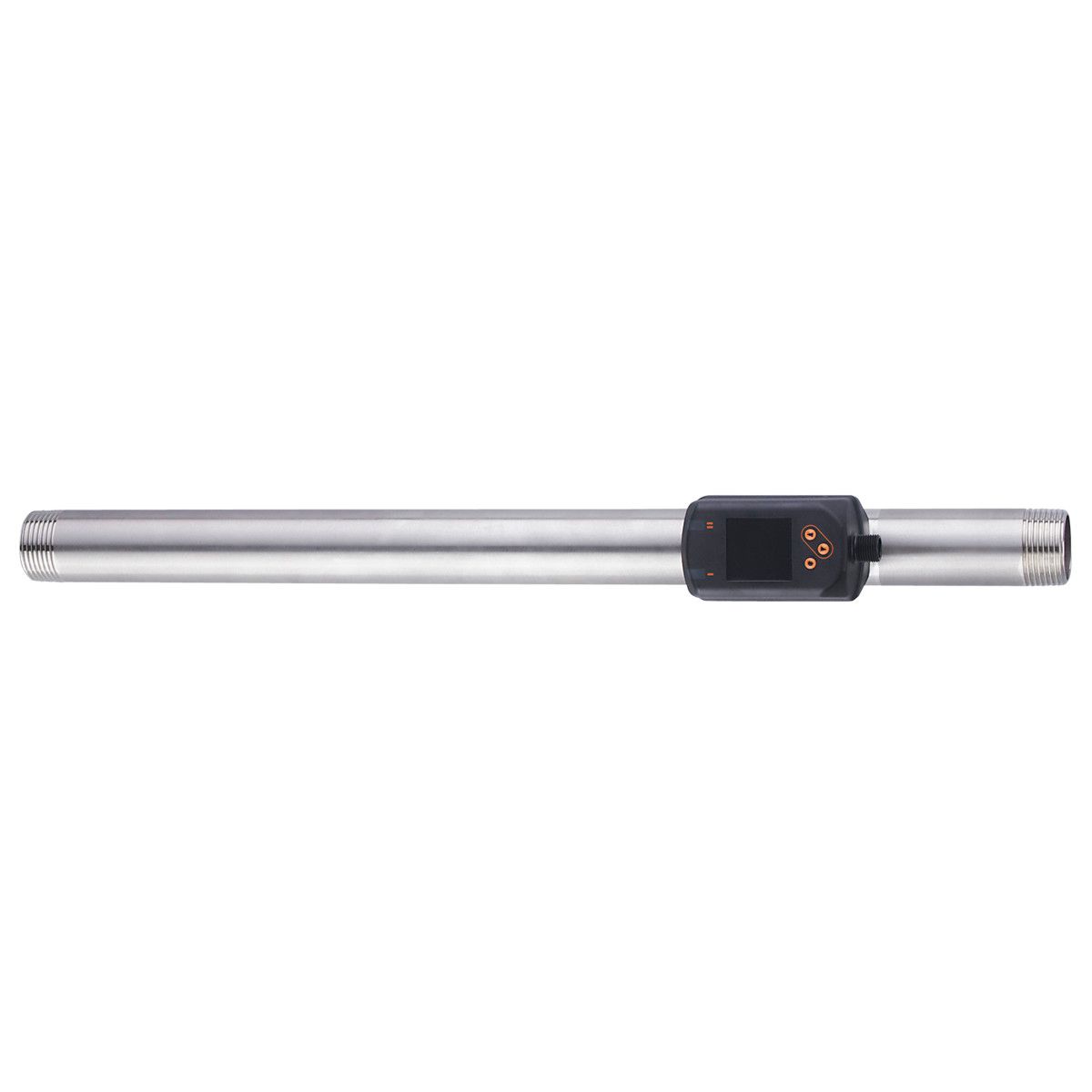

工业气体计数器SD8601

型号: SD8601
品牌: IFM
产地: 德国
索取资料及报件�/span>


型号:	SD8601
品牌:	IFM
产地:	德国
产品别名:	工业气体计数器SDN11DGXFRKG/US-100

产品介绍

精确测量流量、消耗量、压力和介质温度
高灵敏度、高重复性和高测量动态�?/li>
用于检测氩� (Ar)、二氧化� (CO2)、氮� (N2) 和压缩空氓�/li>
�?绿显示，用于明确标识可接受的范围
显示屏可进行旋转，方便进�?**排列

技术参数：

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

25...7945 scfh

0.4...132.4 scfm

1.2...340.2 ft/s

系统接口

螺纹连接 1" NPT DN25

应用

用于工业应用

介质

氩（Ar（� 二氧化碳（CO2（� 氮气（N2（� 压缩空气

介质温度 [��F]

14...140

爆破压力最小� [psi]

928

抗压强度 [psi]

232

电气数据

工作电压 [V]

18...30 DC; (符合EN 50178 SELV/PELV标准)

电流损� [mA]

< 80

防护等级

III

反相保护

月�/td>

开机延迟时� [s]

总的输入/输出

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

输入

计数器复佌�/td>

输出

输出信号

开关信叶� 模拟信号; 脉冲信号; IO-Link; (可配�?

电气设计

PNP/NPN

数字输出数量

输出功能

常开/常闭; (可设定参�?

开关量输出DC电压降最大� [V]

2.5

开关量输出DC的持续电流负� [mA]

150; (每个输出)

模拟输出数量

模拟电流输出 [mA]

4...20; (可调整量�?

负载最大� [��]

500

脉冲输出

流量讠�/td>

短路保护

月�/td>

短路保护类型

脉冲

过载保护

月�/td>

测量/设定范围

测量范围

25...7945 scfh

0.4...132.4 scfm

1.2...340.2 ft/s

显示范围

0...9535 scfh

0...158.9 scfm

0...408.2 ft/s

分辨玆�/td>

5 scfh

0.1 scfm

0.2 ft/s

开关点, SP

69...7943 scfh

1.1...132.4 scfm

3...340.1 ft/s

复原�? rP

30...7904 scfh

0.5...131.7 scfm

1.3...338.4 ft/s

测量值起�? ASP

0...6357 scfh

0...105.9 scfm

0...272.2 ft/s

测量值终�? AEP

1589...7946 scfh

26.5...132.4 scfm

68...340.2 ft/s

较小流量cut-off, LFC

9...85 scfh

0.2...1.4 scfm

0.4...3.6 ft/s

步距

1 scfh

0.1 scfm

0.1 ft/s

监控压力

测量范围 [psi]

-15...232

显示范围 [psi]

-15...290

分辨� [psi]

开关点, SP [psi]

-13...232

复原�? rP [psi]

-15...231

测量值起� [psi]

-15...186

测量值终� [psi]

32...232

设定步距 [psi]

流量监控

测量范围

0...100000000 m?

0...353146667.2 scf

显示范围

0...100000000 m?

0...353146667.2 scf

开关点, SP

0.001...10000000 m?

0.05...353146667.2 scf

脉冲倻�/td>

0.001...10000000 m?

0.05...353146667.2 scf

设定步距

0.0001 m?

0.005 scf

脉冲长度 [s]

0.007...2

温度监控

测量范围

-10...60 ��C

14...140 ��F

显示范围

-24...74 ��C

-11.2...165.2 ��F

分辨玆�/td>

0.2 ��C

0.5 ��F

开关点, SP

-9.7...60 ��C

14.6...140 ��F

复原�? rP

-10...59.7 ��C

14...139.4 ��F

测量值起炸�/td>

-10...46 ��C

14...114.8 ��F

测量值终炸�/td>

4...60 ��C

39.2...140 ��F

设定步距

0.1 ��C

0.1 ��F

精度/偏差

温度系数 [1/K]

�� 0,07 % MW

精确�?在测量范�?

�� (6 % MW + 0,6 % MEW); (在介质温� 73 ��F)

重复精度

�� (0,4 % MW + 0,1 % MEW)

监控压力

重复精度 [終值的百分比]

�� 0,2

特征曲线偏差 [終值的百分比]

< �� 0,5; (BFSL = Best Fit Straight Line)

测量范围值的最大温度系� [% MEW / 10 K]

�� 0,15

零点的最大温度系� [% MEW / 10 K]

�� 0,25

温度监控

精确� [K]

�� 0,5; (在流量测量范围极限内的介质流�?

反应时间

反应时间 [s]

0.1; (dAP = 0)

用于开关量输出的阻尼dAP [s]

0...5

监控压力

反应时间 [s]

0.05

温度监控

响应时间T05 / T09 [s]

T09 = 0,5

软件/编程

参数设定

迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关�? 显示单位; 累加�?/td>

接口

通信接口

IO-Link

传递类垊�/td>

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)

SIO模式

月�/td>

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小� [ms]

7.2

支持的DeviceID

运行方式	DeviceID
默认	1292

工作条件

环境温度 [��F]

32...140

存储温度 [��C]

-4...185

允许***相对空气湿度 [%]

外壳防护等级

IP 65; IP 67

认证/测试

EMC电磁兼容

DIN EN 60947-5-9

抗震

DIN EN 68000-2-6

5 g (10...2000 Hz)

MTTF [年]

183

UL认证

UL认证编号	I012
文件数量UL	E174189

承压设备指令

良好的工程实跴� 可用于稳定的气体液体�?

机械技术数�?/th>

重量 [g]

1608.8

原材斘�/td>

PBT+PC-GF30; PPS-GF40; 不锈�?1.4301/304); 不锈�?1.4305/303); � (1.5523) 镀锌的; 黄铜(2.0401); FKM

材料(接液部件)

不锈�?1.4301/304); 不锈�?1.4305/303); FKM; 陶瓷已玻璃钝匕� PPS-GF40; Al2O3 (陶瓷); 丙烯酸酯

系统接口

螺纹连接 1" NPT DN25

显示�?操作仵�/th>

显示

	彩色显示 1,44", 128 x 128 像素
	2 x LED, 黄色

注释

MW = 测量倻�/td>

MEW = Final value of the measuring range

标准条件� 1013.25 mbar / 15 ��C / 0 % 相对湿度

有关安装和使用的说明，请您参见使用指南、�/td>

包装单位

1 仵�/td>

电气连接

接口

接插仵� 1 x M12

产品认证
CE认证	∙�/td>
IOLINK认证	∙�/td>
CUL认证	∙�/td>
