详细技术参?/p>
管式炈/p> |
型号 |
TL1200-1400-1200-H-PE-I |
功率 |
6KW |
炉管尺寸 |
Dia 60(OD) X2700mm |
电源电压 |
220V |
相数 |
单相 |
加热元件 |
硅碳 国产优质电阻丝（可选配瑞典Kanthal A1 进口电阻丝） |
控制方式 |

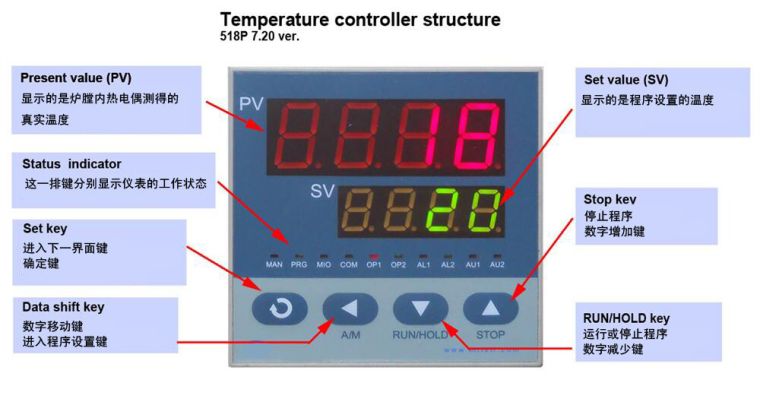

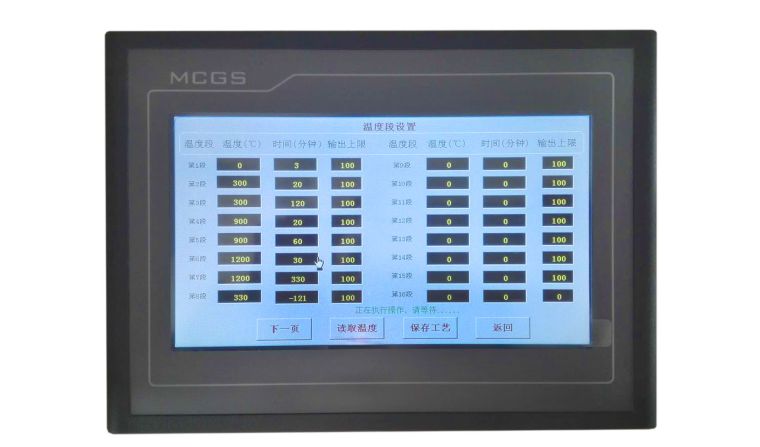

采用宇电程序控温仪表（标配） 1?0段程序控温智能PID调节、/p> 2、具有过温保 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超?200度或热电偶烧断时＋/p> 主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）、/p> 3、带?85 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升、/p> 5、仪表具有温度自整定的功胼/p>
（更换进口仪表，需要另外付费，选购（/p>

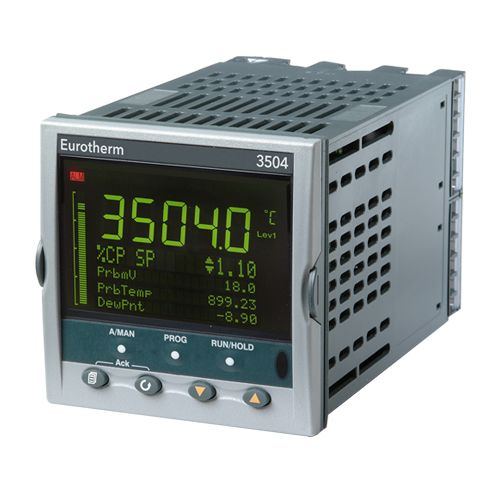

FP93控温仪表 欧陆仪表 触摸屏仪?/p> （日本岛电） |
控温模式 |
智能PID |
断偶保护和显礹/p> |
月/p> |
过温保护 |
月/p> |
过流保护 |
月/p> |
控制精度 |
+/- 1 ℂ/p> |
触发?/p> |
移相触发 |
电器 |
浙江正泰 |
可控硄/p> |
106/16E 德国西门庶/p> |
最高温?/p> |
温区一?200 温区二：1400 温区三：1200 ℂ/p> |
额定温度 |
温区一?100 温区二：1300 温区三：1100 ℂ/p> |
升温速率 |
?0 ? Min （可根据要求修改（/p> |
推荐升温速率 |
?5? Min |
热电偶型叶/p> |
温区一：K 温区二：S 温区三：K垊/p> |
加热段长?/p> |
温区一?00mm 温区二：200 mm 温区三：200mm |
电器认证 |
|
四周表面温度 |
?5ℂ/p> |
阀门和法兰 |
|
射频电源 （等离子体发生器（/p>
|
功率输出范围 |
0-500W |
|
最大反射功玆/p> |
200W |
工作频率 |
射频?3.56MHZ0.005% |
功率稳定?/p> |
+/-0.1% |
谐波分量 |
?50dbc |
射频区域宽度 |
0-600mm 可调 |
匹配方式 |
自动 |
冷却方式 |
分冷 |
噪声 |
<50dB |
射频接口 |
50 N-type |
输入电源 |
208-240V 50/60HZ |

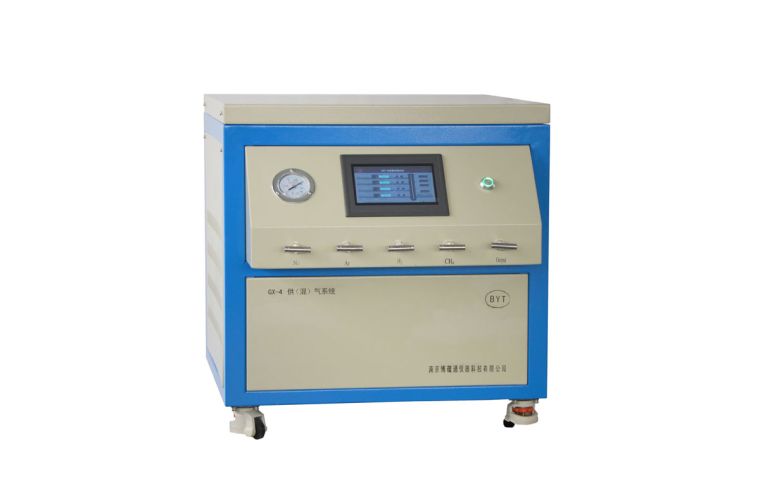

GX供气系统主要参数
|

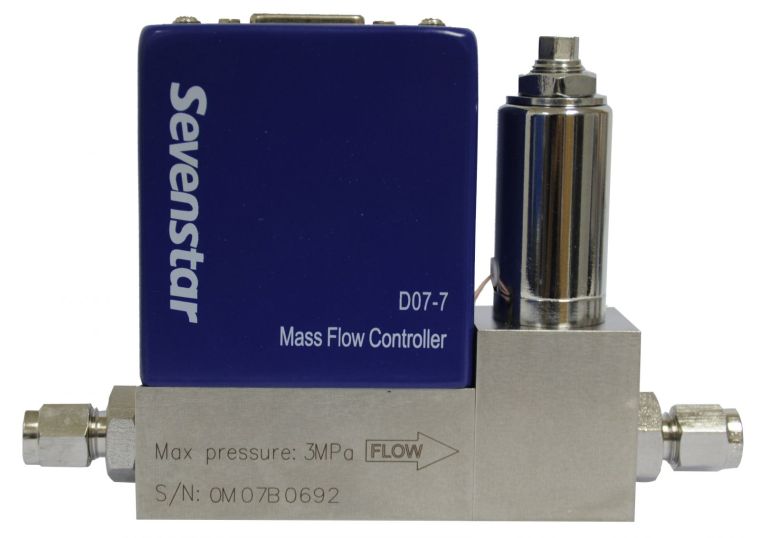

质量流量讠/p>
|
量程和气佒/p> |
5?0?0?0?0?00?00?00?00SCCM?????0SLM （你可以任意选择以上量程和所通气体的类型（/p> |
耐压 |
3MP |
流量控制精度 |
1.0%F.S |
最大工作（使用）压劚/p> |
0.3MPa |
线?/p> |
0.5%F.S. |
重复精度 |
0.2% F.S |
路数 |
1 ??????? 路（可任意选择几路（/p> |
接头类型 |
双卡套不锈钢接头 |
系统工作压力范围 |
0.1?.5 MPa |
工作温度 |
5-45ℂ/p> |
压力真空表表 |
-0.1?.15MPa 0.01MPa/栻/p> |
静态混气室 |
Dia50 X 400MM |
接口 |
Dia6 / 1/4“/p> |
VS-0.1抽气系统
方案一或方案二任选一?/p> |
电源 |
220V |
尺寸 |
650X650X600 / 650X650X300 |

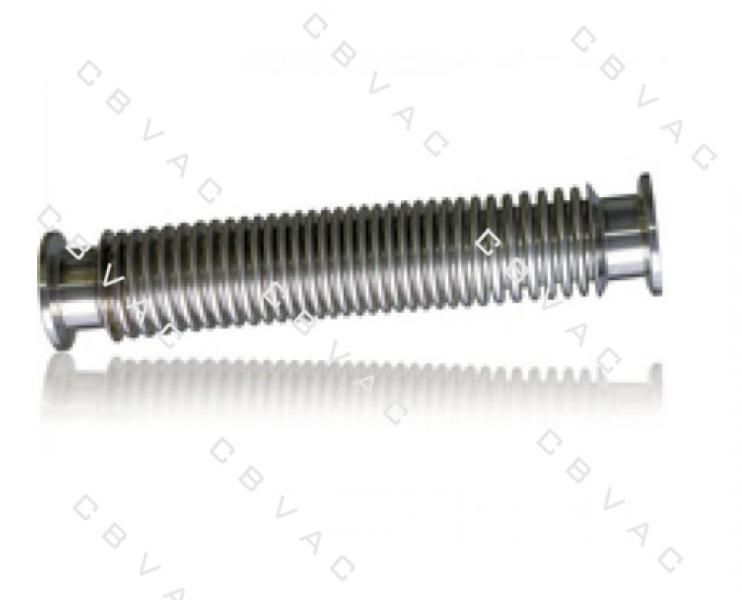

波纹箠/p> |
KF25X1000mm |
用该系统抽炉管真空度可达 |
10-1Pa |
真空挡板阀 |
KF25 |

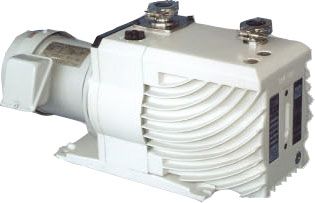

VRD-8真空泴/p> 方案一 |
型号 |
VRD-8 |
极限分压弹/p> |
5X10-2Pa |
进排气接叢/p> |
KF25 |
电机转逞/p> |
1440RPM |
抽气速率 |
2.2L/S |
电机功率 |
0.4KW |

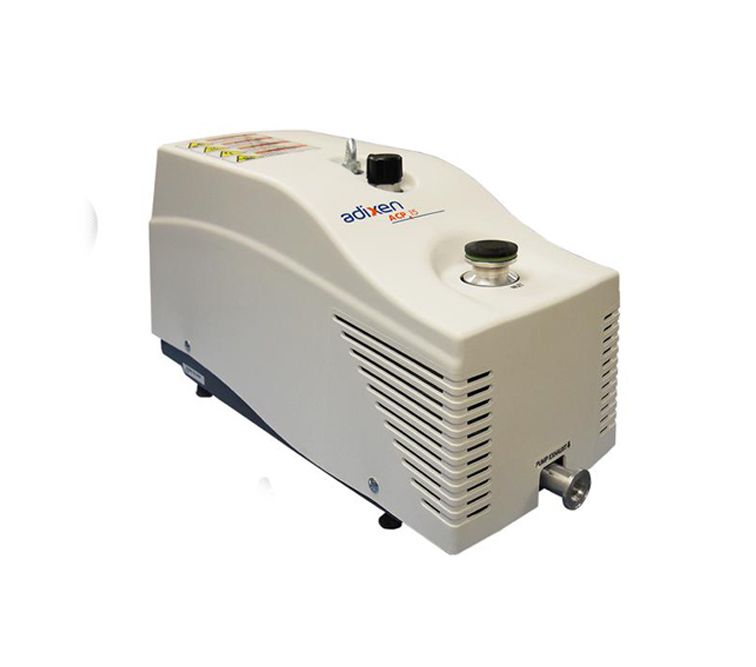

Preiffer ACP15 无油多级罗茨泴/p> 方案事/p> |
型号 |
ACP15 |
| 电源 |
AC100-240 50/60HZ |
| 功率 |
450W |
| 重量 |
25KG |
| 最高氦气漏玆/td> |
5 10-8 Pa m3/s |
| 抽气速率 |
14 m3/h |
| 极限压强 |
0.02Torr |
| 进、排气接叢/td> |
KF25 |
电阻真空讠img src="//www.vuestras.com/data/daily/2021/11/23/155648_379657_pro_auto_1049011.jpg" width="114" height="50" /> （方案一（/p> |
型号 |
ZDR-1 |
功率 |
25W |
真空度测量范図/p> |
0.1-105Pa |
电阻硄/p> |
ZJ-52T |
瑞典（INFICON）皮拉尼陶瓷电容真空讠/p> （方案二（/p>
|
型号 |
PCG554 |
输入电压 |
24V 1A DC（配?20V变压器） |
真空计接叢/p> |
KF16 |
数字显示 |
数字显示（屏幕尺寸为20x14mm），其数据显示单位为torr |
产品尺寸 |
46mm28mm126mm ( L x W x H) |
重量 |
5 lbs |
检测气佒/p> |
可检测各种气体，包括混合气体，测量精确、重复性好、/p> |
是否防腐 |
防腐 |
响应时间 |
?0ms |
测量范围 |
3.8x10-5 -1125 Torr. |
分子泵机组（选购（/p>
（方案一或方案二任选一个） |
机组输入电压 |
380V /220V |
波纹箠/p> |
KF40X1000 |
真空挡板阀 |
KF40 |
机箱尺寸 |
600X600X600 |
分子泴br /> （方案一（/p> |
分子泵型叶/p> |
FJ620 |
输入电压 |
380V |
分子泵进气口法兰 |
DN160 |
分子泵抽气速率L/S（对空气（/p> |
600 |
分子泵极限压强（Pa) |
610-7 |
冷却方式 |
水冷 |
冷却水压（MPa（/p> |
0.1-0.2 |
冷却水温?/p> |
<25ℂ/p> |
环境温度 |
0?0ℂ/p> |
建议启东压强 |
<100pa |
分子泵前级真空TRP-24 (FJ620分子泵必须要配此前级? （方案二（/p>
|
功率 |
0.75KW |
电压 |
380V |
转逞/p> |
1450rpm |
进气口径 |
KF25/KF40 |
前机泵抽气速率（L/S（/p> |
6 |
极限压强 |
4X10-2Pa |
德国Pfeiffer真空泵（方案二） |
电压 |
220V |
功率 |
110W |
抽气接口 |
KF40 |
重量 |
150KG |
前机泵抽逞/p> |
0.9m3/ h |
抽气速率（N2（/p> |
33L/S |

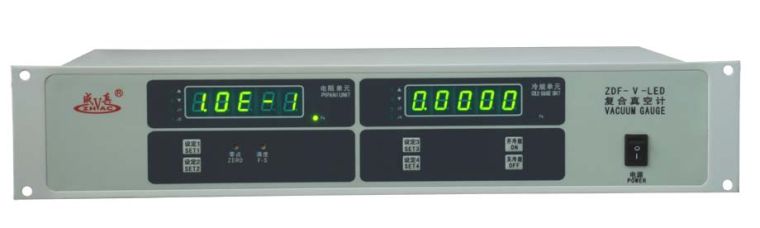

复合真空讠/p>
|
复合真空计型叶/p> |
ZDF |
电源 |
220V 55W |
控制精度 |
1% |
真空计测量范図/p> |
10-5-105Pa |
质保朞/p>
一年保修，终身技术支?/p>
特别提示?.耗材部分如加热元件，石英管，样品坩埚等不在保修期内、/p>
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内、/p>
注意事项
1.炉管内气压不可高?.02MPa
2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当使用的炉管为石英管时，炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当
4.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大?.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）
详细描述

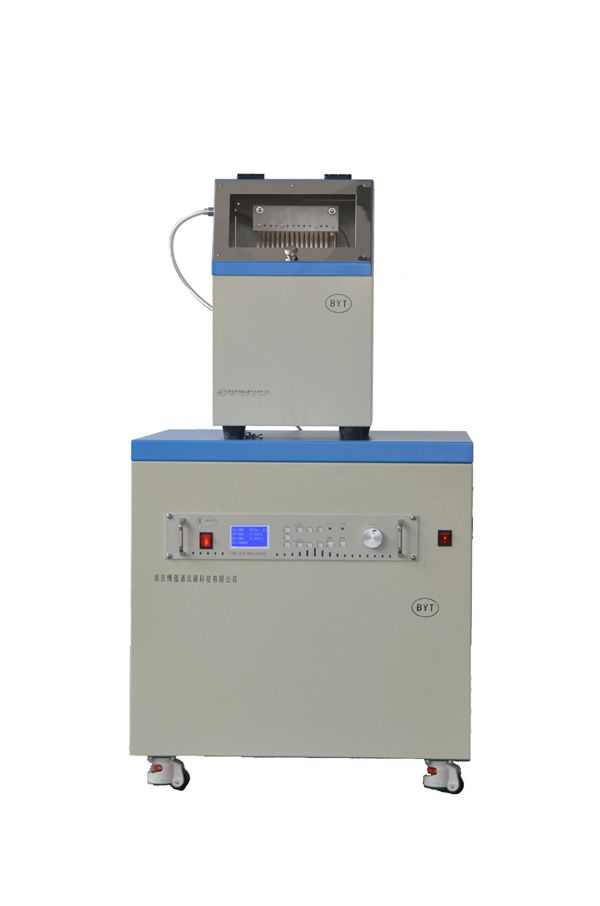

TL1200-1400-1200 滑竿式三温区PECVD系统，由三台滑竿式真空管式炉、石英真空室、射频电源、GX供气系统、抽气系统、真空测量系统、电动拖动机构组成、/p>
主要特点９/p>
1、通过射频电源把石英真空室内的气体变为离子态、/p>
2、PECVD比普通CVD进行化学气相沉积所需的温度更位/p>
3、可以通过射频电源的频率来控制所沉积薄膜的应力大導/p>
4、PECVD比普通CVD进行化学气相沉积速率高、均匀性好、一致性和稳定性高、/p>
5、广泛应用于：各种薄膜的生长，如：SiOx, SiNx, SiOxNy 和无定型?a-Si:H) 等、/p>
这款三温区PECVD系统是一款能够快速加热、冷却的PECVD系统，是在三台管式炉安装一对电动滑轨，可用电动滑动系统。加热和冷却速率最大可?00?min。为取得最快加热，可以预先加热炉子到设定的温度，然后移动炉子到样品位置。为获得最快冷却，可在样品加热后移动炉子到另一端。加热和冷却速率在真空或者惰性气体环境下可以达到10?s，是低成本快速加热、冷却的双温区PECVD系统、/p>
这款三温区PECVD系统以瑞典Kanthal电阻丝和硅碳棒为加热元件，采用双层壳体结构和30段程序控温仪表，移相触发、可控硅控制，炉膛采用日本进口氧化铝多晶纤维材料，炉管两端采用不锈钢法兰密封，不锈钢法兰上安装有气嘴、阀门和压力表，抽真空时真空度能够达?0-3Pa 分两个温区，两个温区可以独立控制、设置不同的温度，使用方便，操作简单，该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做高温气氛烧结、生长石墨烯、生长各种薄膜的理想产品.、/p>
1、加热元仵/p>

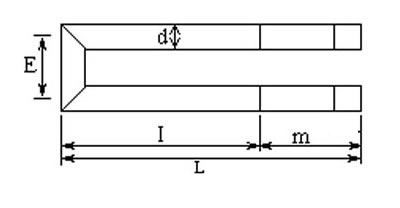

?）、硅碳棒的热端粗度d?4mm、一般厂家采用的12MM、加热端粗、不容易弯曲、棒子的表面负荷低，使用寿命长、/p>
?）、m冷端长度?10mm 一般厂家采?80mm, 冷端长炉顶温度低、/p>
?）、硅碳棒表面氧化非晶膜致密，能够比较好的保护碳棒、/p>

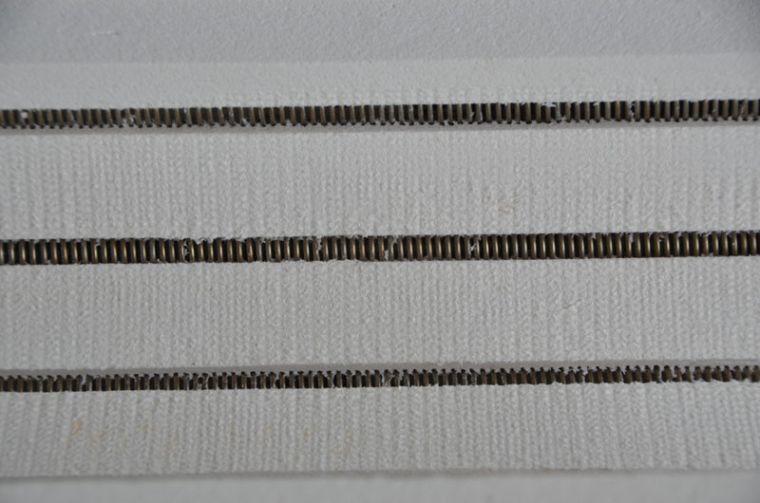

2 电阻丝炉膚/p>
(1)、使用真空吸附成型工艺，将加热元件嵌入固定在耐火材料内，是集发热和隔热的为一体的电热模块单元
(2)、使用温度高?250度，具有**的加热效果和热稳定?/p>
(3)、炉膛里电阻丝的间距和节距全部按日本***热工技术布置、经过热工软件模拟温圹/p>
(4)、采?周加热，温场更加均衡
(5)、电阻均衡、温场均衡性好
电阻均匀 发热量均衠/p>
温场效果奼/p>
3、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开、/p>
4、可以与电脑连接（选购（/p>

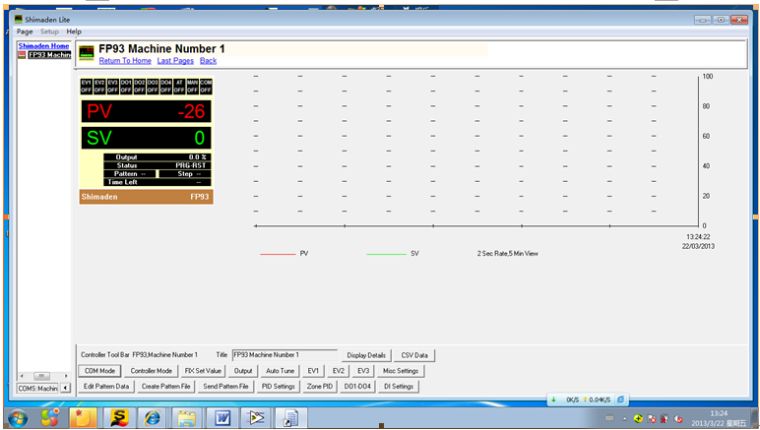

该炉配可有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出
5、炉膚/p>
进口炉膛 VS 国产炉膛

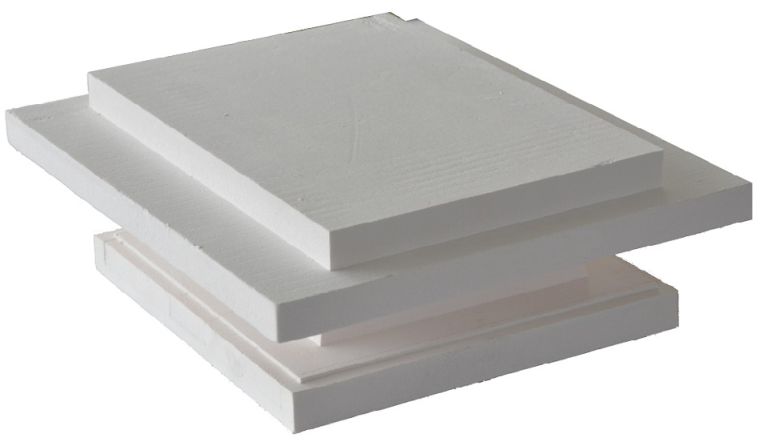

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛、/p>
2、采用日本技术成型、/p>
3、炉膛材料热容低、热传导系数低，从而散热少、保温好、反射率高。温场均衡、/p>
4、炉膛氧化铝丝细而长、耐温高、抗热涨冷缩能力强、/p>
5、炉膛表面光洁、不易掉粉、/p>
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛、/p>
2、采用日本技术成型、/p>
3、炉膛里电阻丝的间距和节距全部按日本***热工技术布置、经过热工软件模拟温圹/p>
4、采?周加热，温场更加均衡
6、可选UL认证电气 （全部通过UL认证的进口电器）
7、多款可供选择的各种法 （直径从25?50mm（/p>

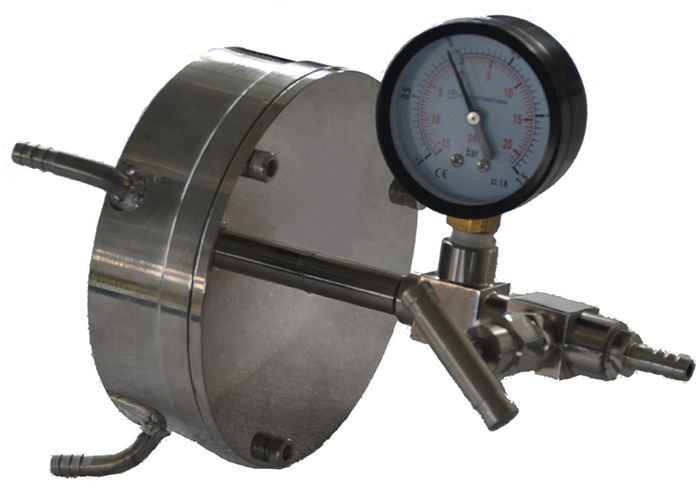

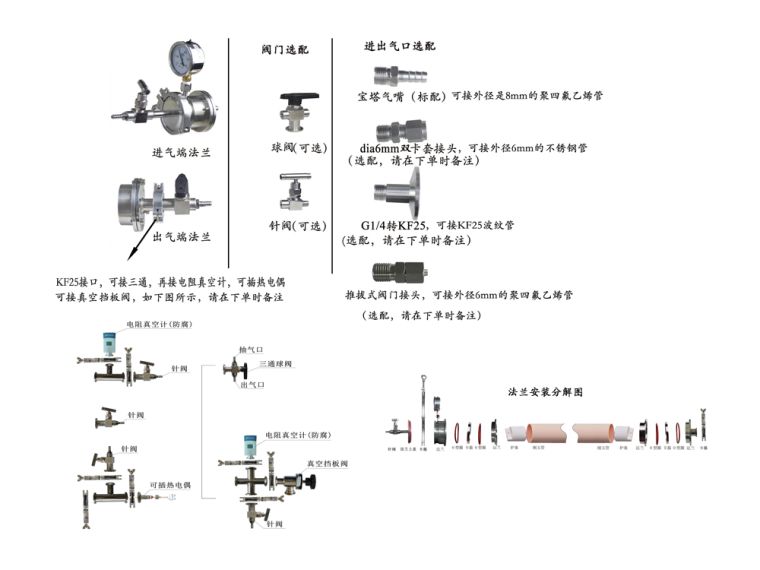

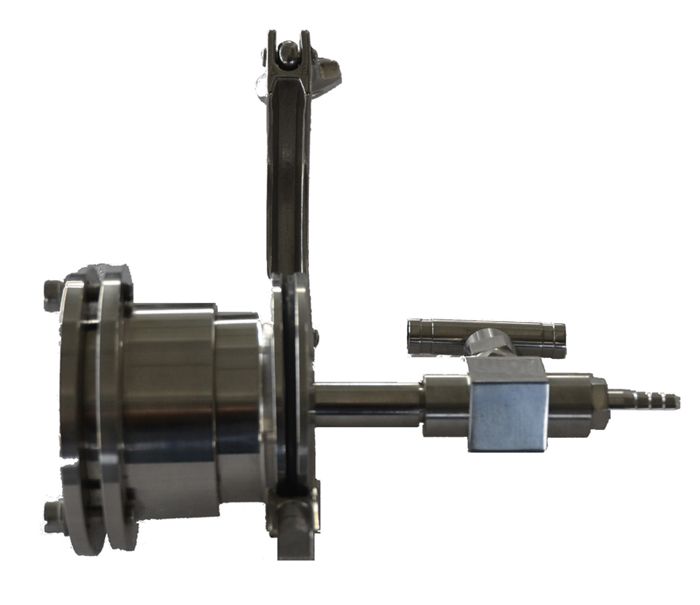

铰链式法兰（选购 可以接电阻真空计和KF25波纹管的法兰（选购 水冷法兰（选购（/p>
8、认?/p>
标准配置
TL1200-1400-1200三温区滑动式PECVD系统标配
描叙 |
数量 |
图片 |
TL1200-1400-1200三温区滑动式管式炈/p> |
1 奖/p> |
|
石英箠/p> |
1核/p> |
|

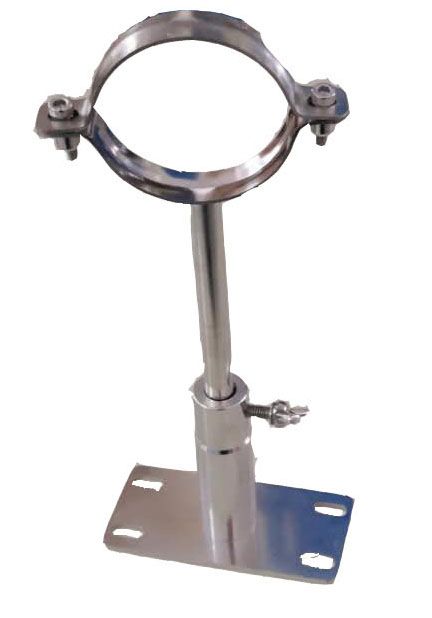

不锈钢法?/p> |
1 奖/p> |
|
不锈钢炉?/p> |
1 ?/p> |
|

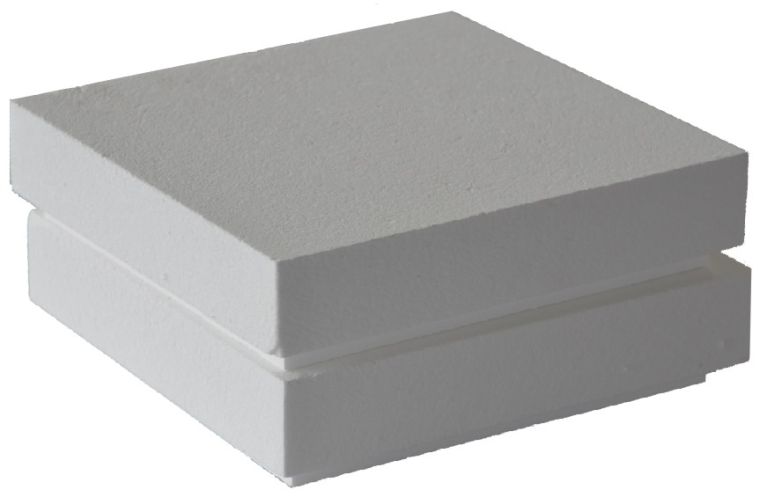

氧化铝炉塝/p> |
3?/p> |
|
高温手套 |
1 友/p> |
|

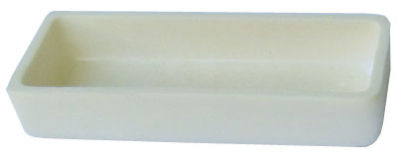

氧化铝坩埙/p> |
1 ?/p> |
|
| Ｋ型热电偵/td> |
3?/td> |
 |
485转换接口和软件（选配（/p> |
1 奖/p> |
|
说明?/p> |
1?/p> |
|
法兰支撑枵/p> |
1 仼/p> |
|
供气系统 |
1?/td> |
 |
| VS-0.1抽气系统 |
1?/td> |
|
| 射频电源 |
1?/td> |
|
| 卡套 |
4?/td> |
 |
| 波纹箠/td> |
1?/td> |
 |
| 真空挡板阀 |
1?/td> |
 |
| 钢瓶接头（N代表路数（/td> |
N?/td> |
 |
| 阀门接夳/td> |
2 |
 |
| 聚四氟乙烯管(N代表路数) |
NX5 |
 |
