详细技术参?/p>
TL1200-1200 管式炈/p> |
型号 |
TL1200-1200-PECVD-I |
TL1200-1200-PECVD-II |
TL1200-1200-PECVD-III |
TL1200-1200-PECVD-IV |
功率 |
3.5KW |
3.5KW |
3.5KW |
5KW |
炉管尺寸 |
Dia 60(OD) X1200mm |
Dia 80(OD) X1200mm |
Dia 100(OD) X1200mm |
Dia 150(OD) X1200mm |
外形尺寸（LXDXH（/p> |
1200X410X610 |
1200X410X610 |
1200X460X660 |
1200X460X660 |
电源电压 |
220V |
相数 |
单相 |
加热元件 |
进口瑞典Canthal A1 电阻 |

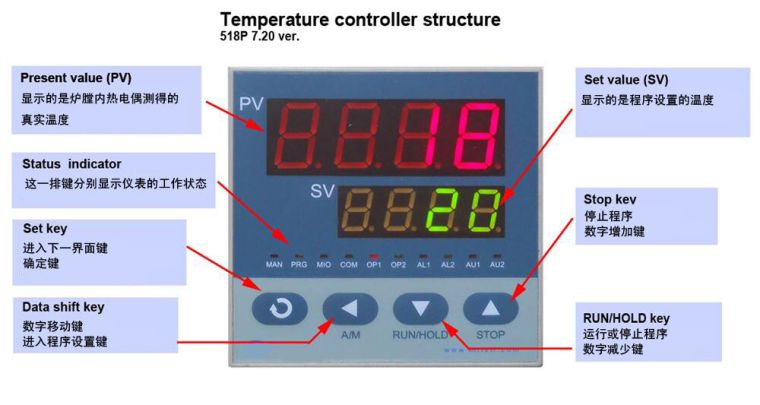

控制方式 |
采用宇电程序控温仪表（标配） 1?0段程序控温智能PID调节、/p> 2、具有过温保 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超?200度或热电偶烧断时＋/p> 主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）、/p> 3、带?85 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升、/p> 5、仪表具有温度自整定的功胼/p>
（更换进口仪表，需要另外付费，选购（/p>

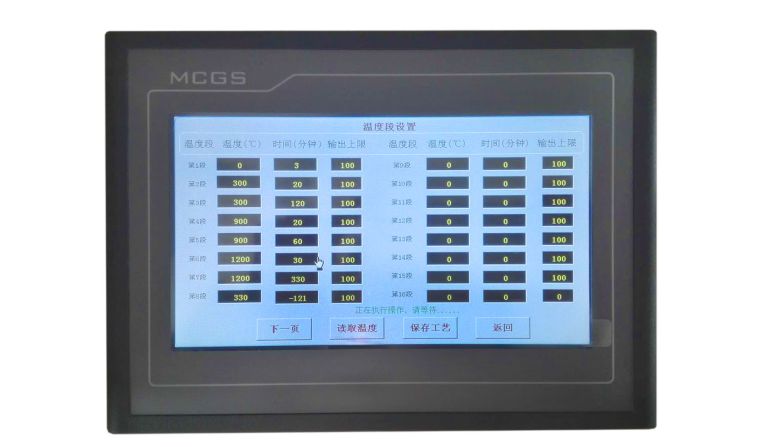

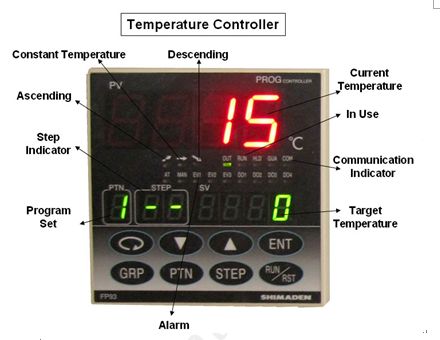

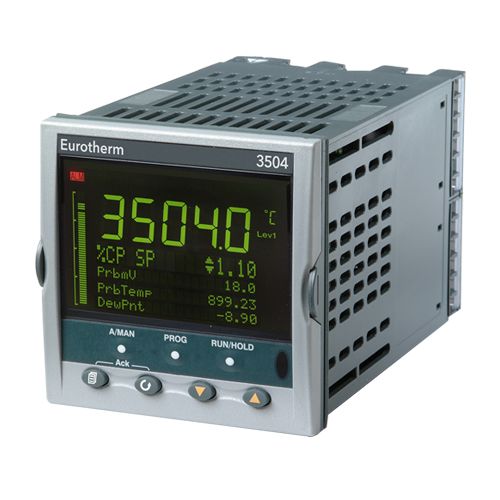

FP93控温仪表 欧陆仪表 触摸屏仪?/p> （日本岛电） |
控温模式 |
智能PID |
断偶保护和显礹/p> |
月/p> |
过温保护 |
月/p> |
过流保护 |
月/p> |
控制精度 |
+/- 1 ℂ/p> |
触发?/p> |
移相触发 |
电器 |
浙江正泰 |
可控硄/p> |
106/16E 德国西门庶/p> |
最高温?/p> |
温区一?200 温区二：1200 ℂ/td> |
额定温度 |
温区一?100 温区二：1100 ℂ/p> |
升温速率 |
?0 ? Min （可根据要求修改（/p> |
推荐升温速率 |
?0? Min |
热电偶型叶/p> |
温区一：K 温区二：K 垊/p> |
加热段长?/p> |
温区一?05mm 温区二：205 mm |
电器认证 |
|
四周表面温度 |
?5ℂ/p> |
阀门和法兰 |
|
射频电源 （等离子体发生器（/p>
|
功率输出范围 |
0-500W |
|
最大反射功玆/p> |
200W |
工作频率 |
射频?3.56MHZ0.005% |
功率稳定?/p> |
+/-0.1% |
谐波分量 |
?50dbc |
射频区域宽度 |
0-600mm 可调 |
匹配方式 |
自动 |
冷却方式 |
分冷 |
噪声 |
<50dB |
射频接口 |
50 N-type |
输入电源 |
208-240V 50/60HZ |

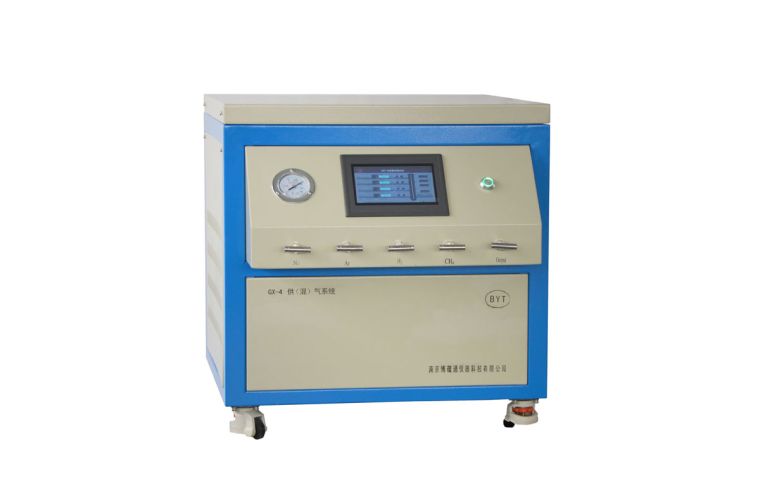

GX供气系统主要参数
|

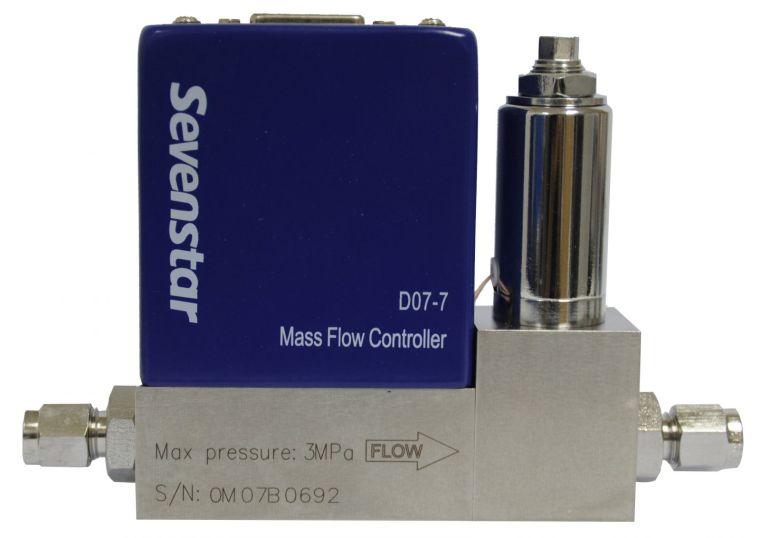

质量流量讠/p>
|
量程和气佒/p> |
5?0?0?0?0?00?00?00?00SCCM?????0SLM （你可以任意选择以上量程和所通气体的类型（/p> |
耐压 |
3MP |
流量控制精度 |
1.0%F.S |
最大工作（使用）压劚/p> |
0.3MPa |
线?/p> |
0.5%F.S. |
重复精度 |
0.2% F.S |
路数 |
1 ??????? 路（可任意选择几路（/p> |
接头类型 |
双卡套不锈钢接头 |
系统工作压力范围 |
0.1?.5 MPa |
工作温度 |
5-45ℂ/p> |
压力真空表表 |
-0.1?.15MPa 0.01MPa/栻/p> |
静态混气室 |
Dia50 X 400MM |
接口 |
Dia6 / 1/4“/p> |

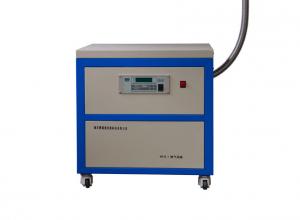

VS-0.1抽气系统
方案一或方案二任选一?/p> |
电源 |
220V |
尺寸 |
650X650X600 / 650X650X300 |

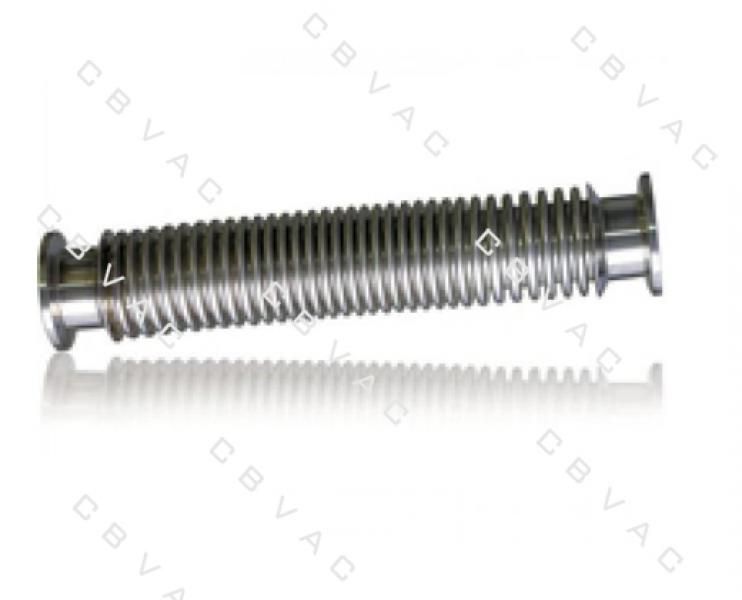

波纹箠/p> |
KF25X1000mm |
用该系统抽炉管真空度可达 |
10-1Pa |

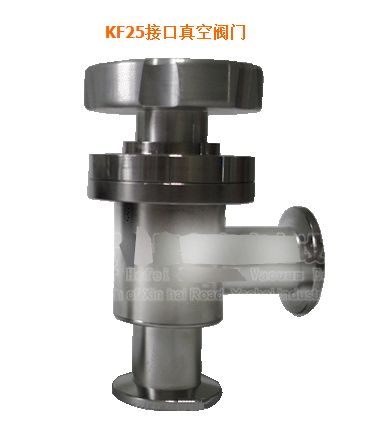

真空挡板阀 |
KF25 |

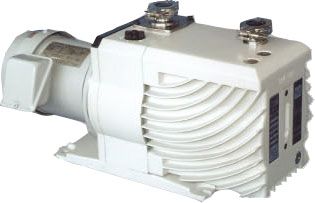

VRD-8真空泴/p> 方案一 |
型号 |
VRD-8 |
极限分压弹/p> |
5X10-2Pa |
进排气接叢/p> |
KF25 |
电机转逞/p> |
1440RPM |
抽气速率 |
2.2L/S |
电机功率 |
0.4KW |

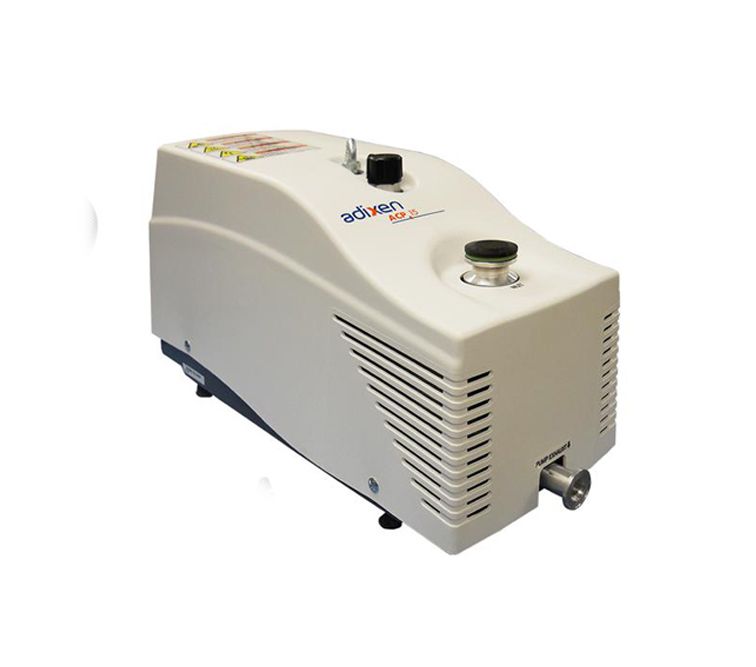

Preiffer ACP15无油多级罗茨泴/p> 方案事/p> |
型号 |
ACP15 |
| 电源 |
AC100-240 50/60HZ |
| 功率 |
450W |
| 重量 |
25KG |
| 最高氦气漏玆/td> |
5 10-8 Pa m3/s |
| 抽气速率 |
14 m3/h |
| 极限压强 |
0.02Torr |
| 进、排气接叢/td> |
KF25 |
电阻真空讠img src="//www.vuestras.com/data/daily/2021/11/23/155648_386187_pro_auto_1049011.jpg" width="114" height="50" /> （方案一（/p> |
型号 |
ZDR-1 |
功率 |
25W |
真空度测量范図/p> |
0.1-105Pa |
电阻硄/p> |
ZJ-52T |

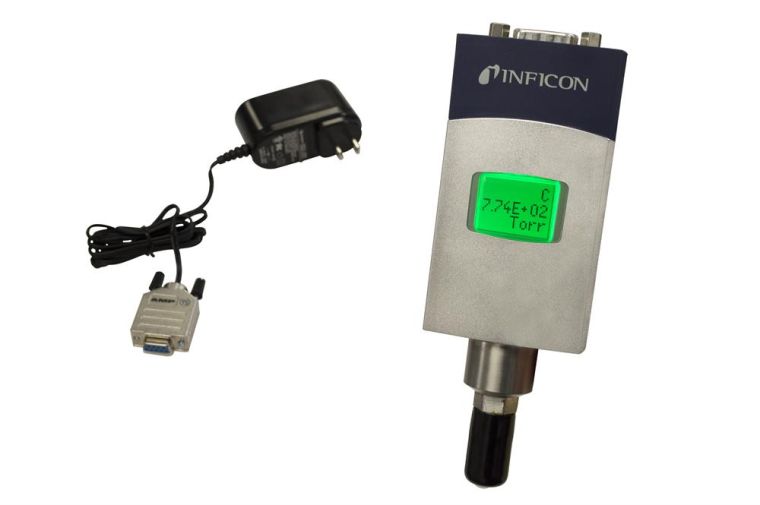

瑞典（INFICON）皮拉尼陶瓷电容真空讠/p> （方案二（/p>
|
型号 |
PCG554 |
输入电压 |
24V 1A DC（配?20V变压器） |
真空计接叢/p> |
KF16 |
数字显示 |
数字显示（屏幕尺寸为20x14mm），其数据显示单位为torr |
产品尺寸 |
46mm28mm126mm ( L x W x H) |
重量 |
5 lbs |
检测气佒/p> |
可检测各种气体，包括混合气体，测量精确、重复性好、/p> |
是否防腐 |
防腐 |
响应时间 |
?0ms |
测量范围 |
3.8x10-5 -1125 Torr. |
分子泵机组（选购（/p>
（方案一或方案二任选一个） |
机组输入电压 |
380V /220V |
波纹箠/p> |
KF40X1000 |
真空挡板阀 |
KF40 |
机箱尺寸 |
600X600X600 |
分子泴img src="//www.vuestras.com/data/daily/2021/11/23/155648_736823_pro_auto_1049011.jpg" width="117" height="83" /> （方案一（/p> |
分子泵型叶/p> |
FJ620 |
输入电压 |
380V |
分子泵进气口法兰 |
DN160 |
分子泵抽气速率L/S（对空气（/p> |
600 |
分子泵极限压强（Pa) |
610-7 |
冷却方式 |
水冷 |
冷却水压（MPa（/p> |
0.1-0.2 |
冷却水温?/p> |
<25ℂ/p> |
环境温度 |
0?0ℂ/p> |
建议启东压强 |
<100pa |
分子泵前级真空TRP-24 (FJ620分子泵必须要配此前级? （方案二（/p>
|
功率 |
0.75KW |
电压 |
380V |
转逞/p> |
1450rpm |
进气口径 |
KF25/KF40 |
前机泵抽气速率（L/S（/p> |
6 |
极限压强 |
4X10-2Pa |
德国Pfeiffer真空泴/p>
（方案二（/p> |
电压 |
220V |
功率 |
110W |
抽气接口 |
KF40 |
重量 |
150KG |
前机泵抽逞/p> |
0.9m3/ h |
抽气速率（N2（/p> |
33L/S |

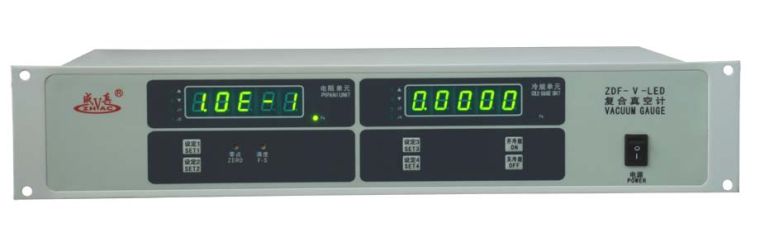

复合真空讠/p>
|
复合真空计型叶/p> |
ZDF |
电源 |
220V 55W |
控制精度 |
1% |
真空计测量范図/p> |
10-5-105Pa |
保修朞/p>
一年保修，终身技术支?/p>
特别提示?.耗材部分如加热元件，石英管，样品坩埚等不在保修期内、/p>
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内、/p>
注意事项
1.炉管内气压不可高?.02MPa

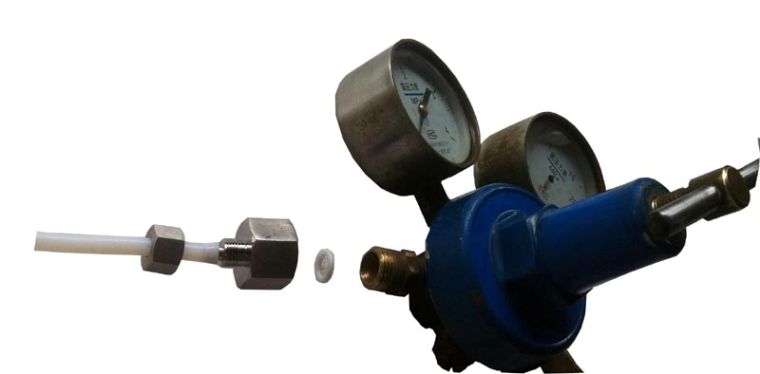

2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当炉体温度高?000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当
4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲出/p>
5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大?.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）
详细描述

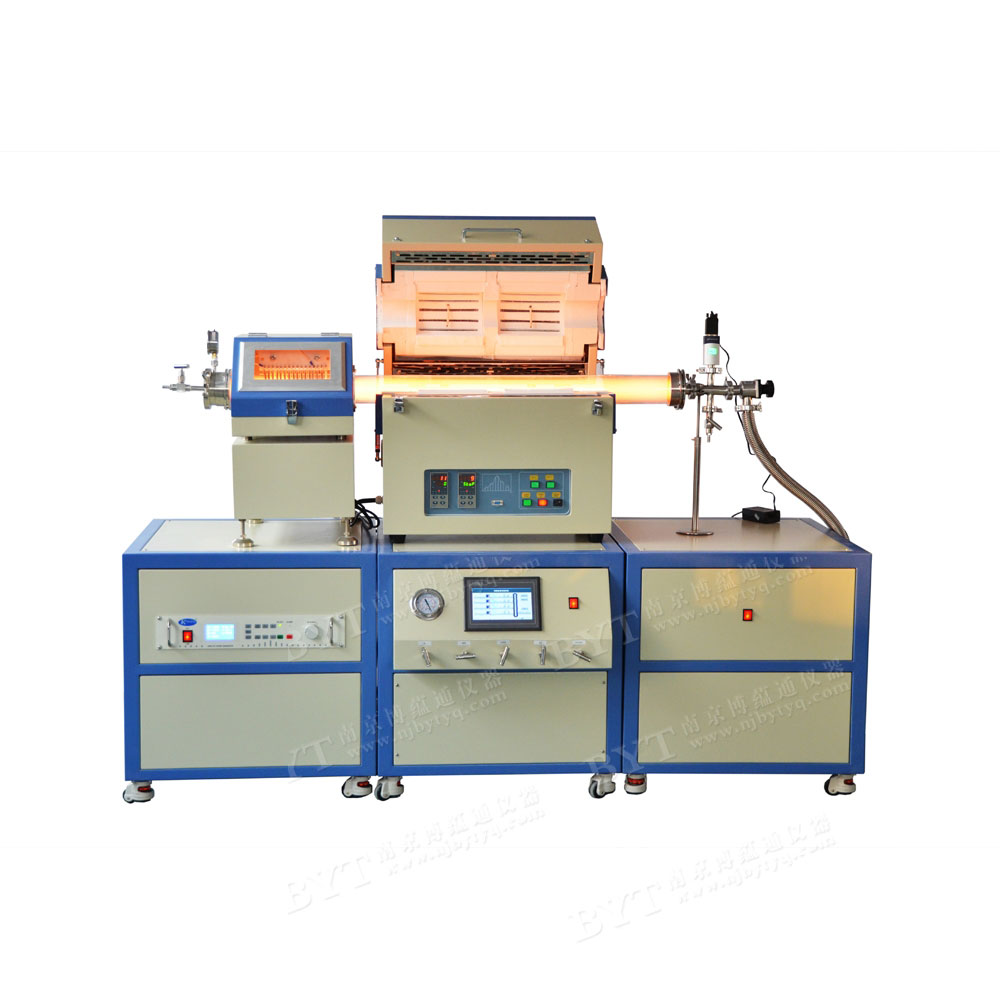

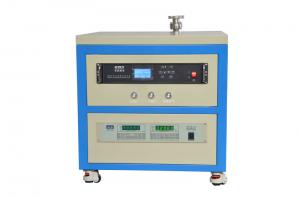

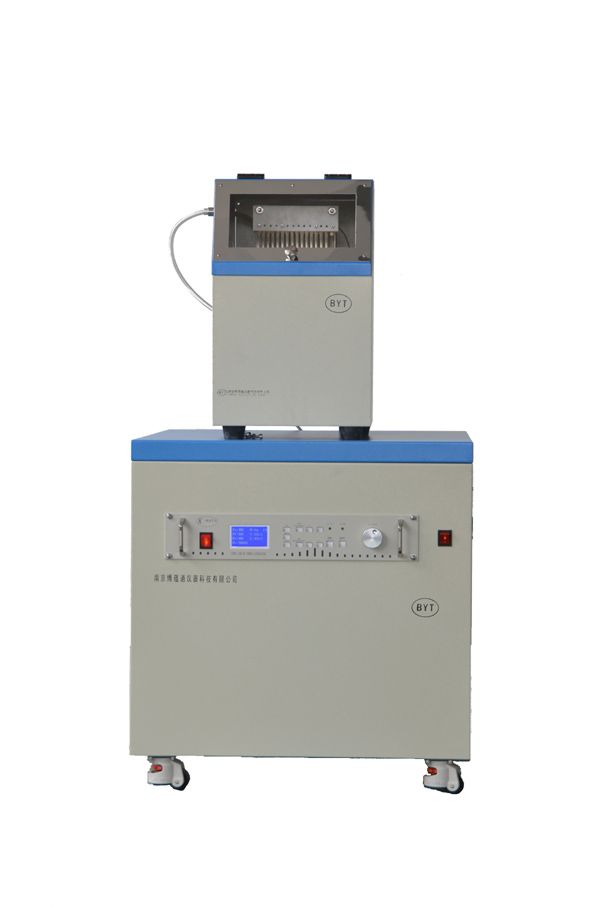

TL1200-1200 PECVD系统，由TL1200真空管式炉、石英真空室、射频电源、GX供气系统、抽气系统、真空测量系统组成、/p>
主要特点９/p>
1、通过射频电源把石英真空室内的气体变为离子态、/p>
2、PECVD比普通CVD进行化学气相沉积所需的温度更低、/p>
3、可以通过射频电源的频率来控制所沉积薄膜的应力大小、/p>
4、PECVD比普通CVD进行化学气相沉积速率高、均匀性好、一致性和稳定性高、/p>
5、广泛应用于：各种薄膜的生长，如：SiOx, SiNx, SiOxNy 和无定型?a-Si:H) 等、/p>
这款TL1200-1200 PECVD系统以瑞典Kanthal电阻丝为加热元件，采用双层壳体结构和30段程序控温仪表，移相触发、可控硅控制，炉膛采用日本进口氧化铝多晶纤维材料，炉管两端能不锈钢法兰密封，不锈钢法兰上安装有气嘴、阀门和压力表，抽真空时真空度能够达?0-3Pa，具有温场均衡、表面温度低、升降温度速率快、节能、价格优惠等优点、/p>

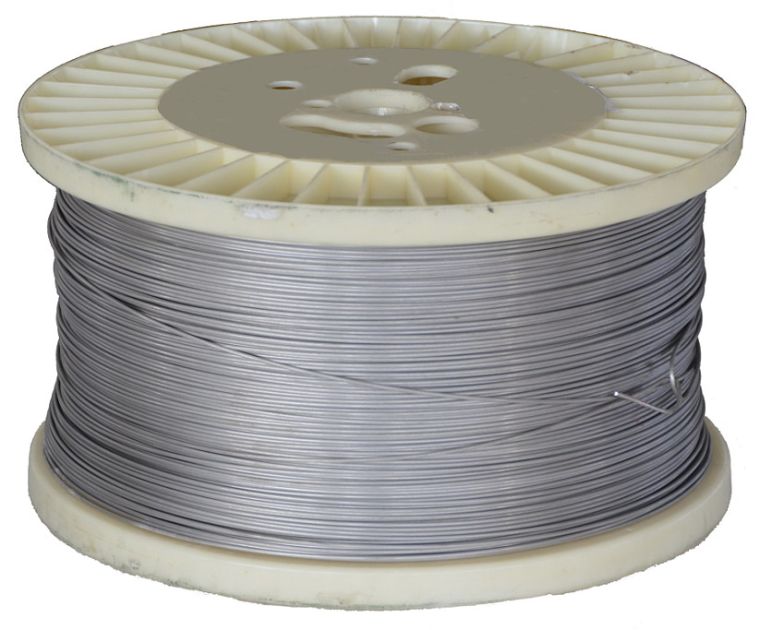

1、瑞典Kanthal A1 电阻东/p>
Kanthal A1 原丝 国产电阻丝炉 VS 进口电阻丝炉膚/p>
(1)、表面温度高可达1420ℂ/p>
(2)、表面为不锈钢色（非常亮、客户识别时要注意）、不会生锈，使用时间再长都不会掉渣、/p>
(3)、Kanthal电阻丝资料下轼/p>
(4)、Kanthal电阻丝网竘/p>
(5)、电阻均衡、温场均衡性好
大部分厂家使用的首钢生产的Fe-Cr-Al Alloy doped by Mo 电阻 Kanthal A1 电阻 电阻均匀 发热量均衠/p>

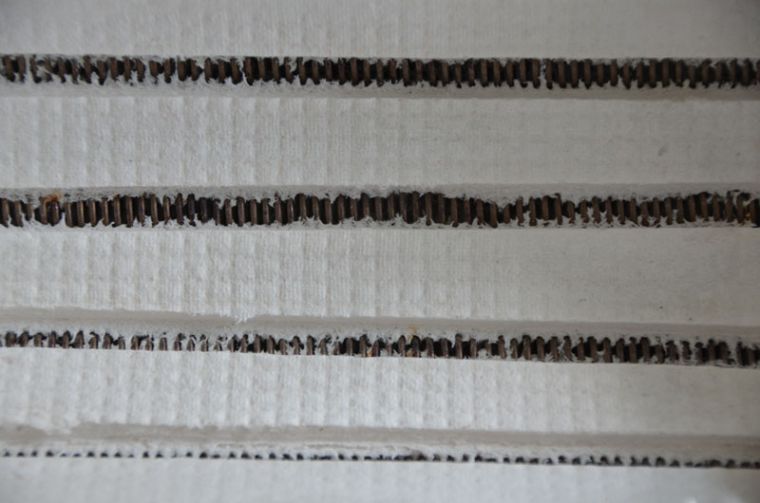

有时候电阻不均衡、一部分发热量大一部分发热量小 温场效果奼/p>

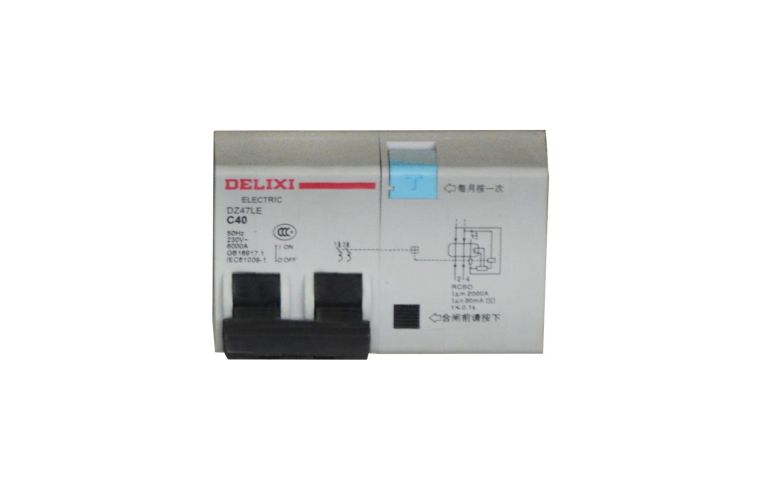

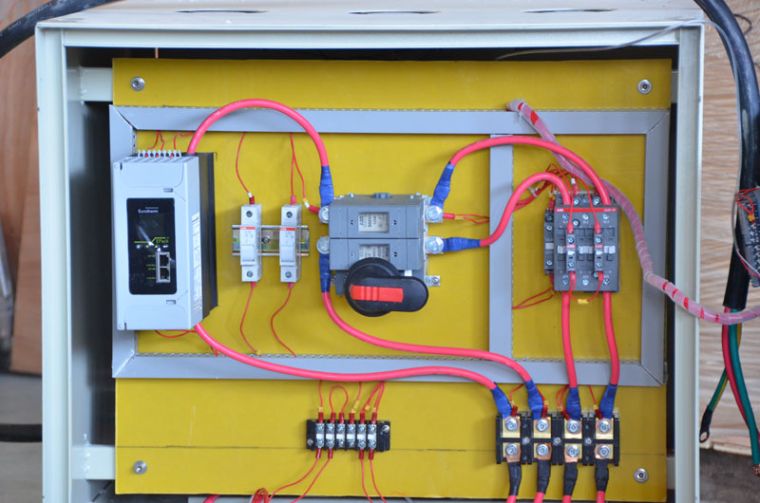

2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开、/p>

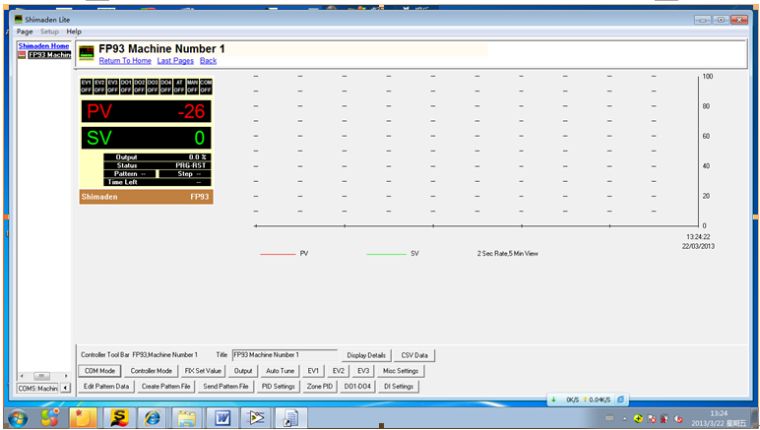

3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出

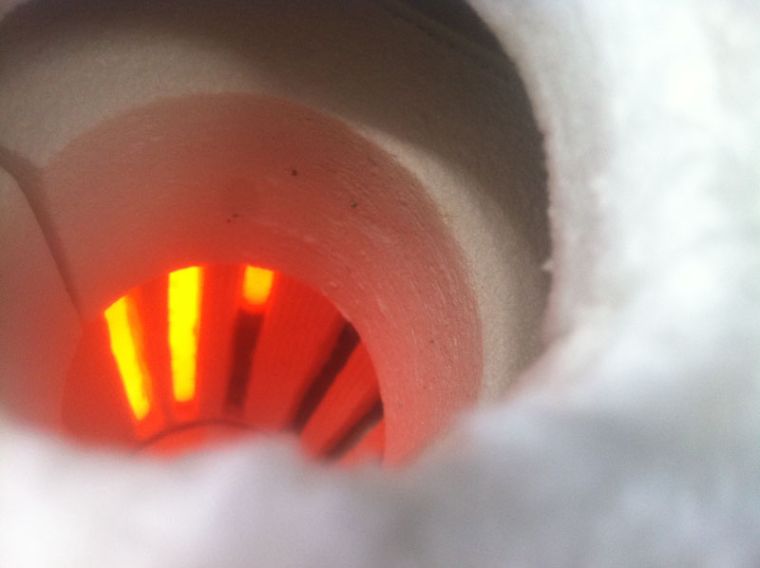

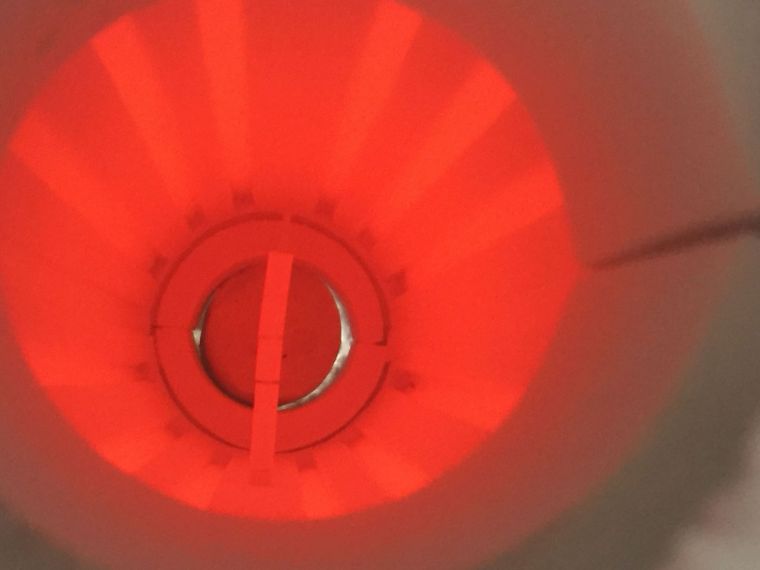

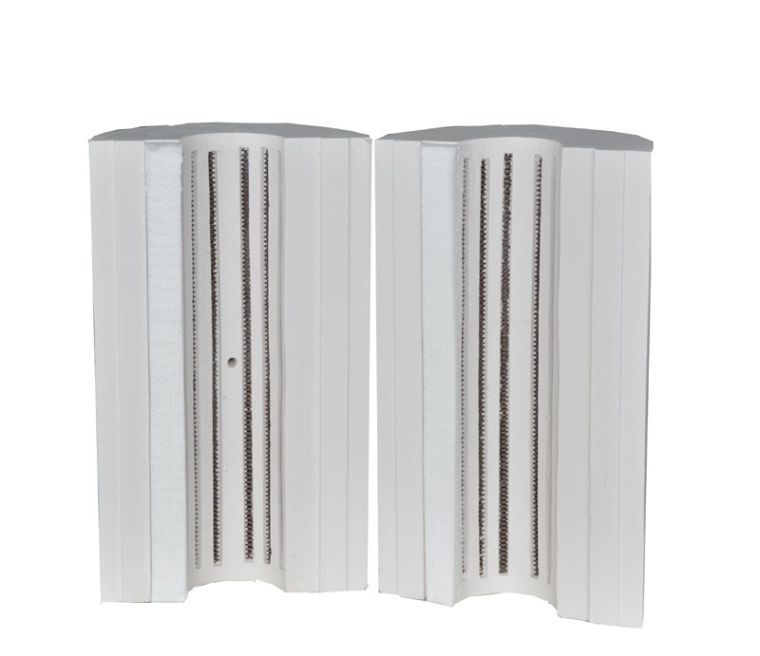

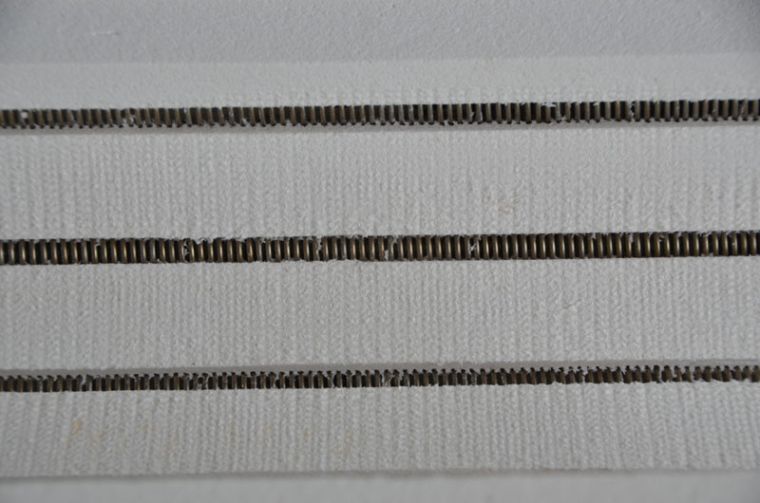

4、炉膚/p>
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛、/p>
2、采用日本技术成型、/p>
3、炉膛里电阻丝的间距和节距全部按日本***热工技术布置、经过热工软件模拟温圹/p>
4、采?周加热，温场更加均衡
5、可选UL认证电气 （全部通过UL认证的进口电器）
6、认?/p>

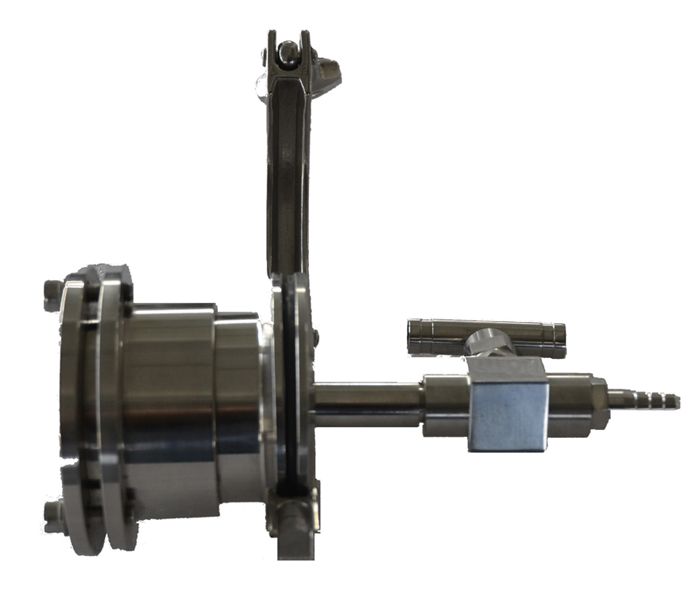

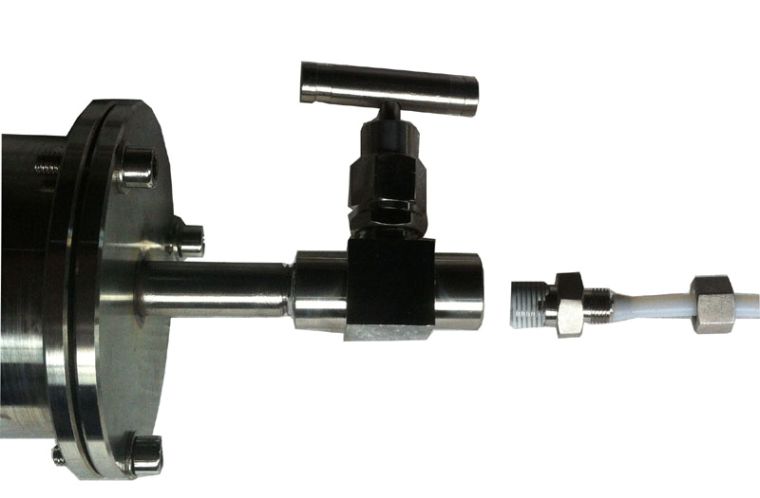

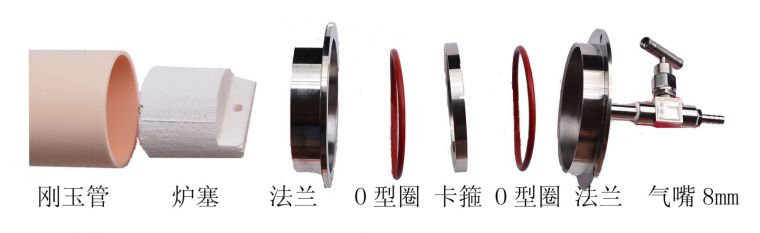

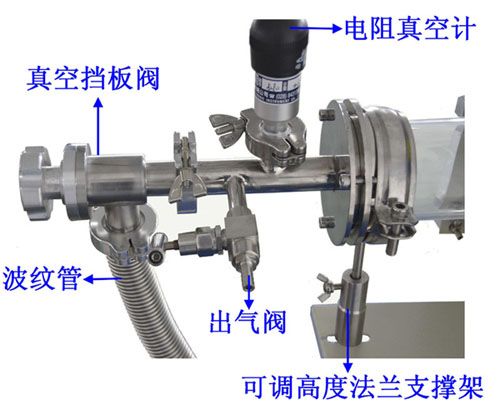

7、法?/p>

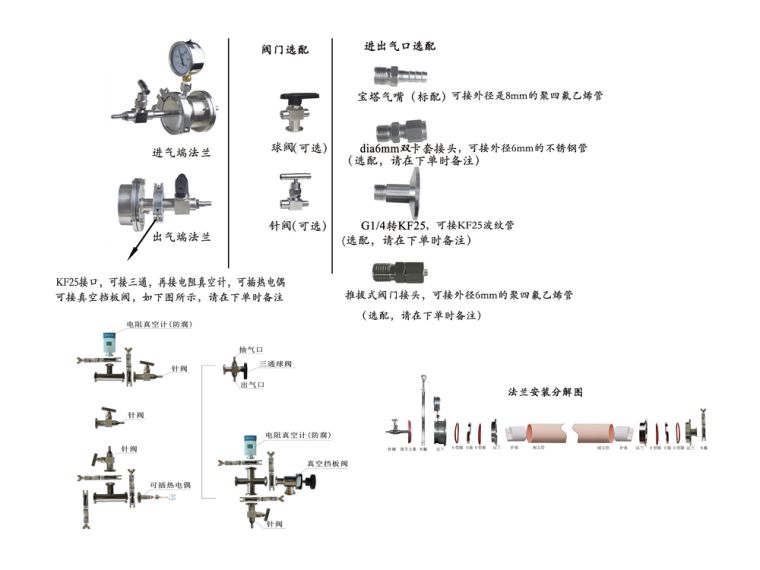

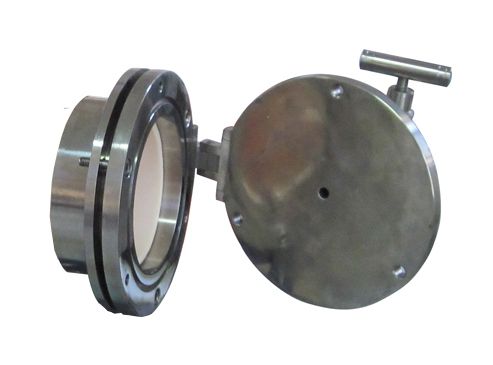

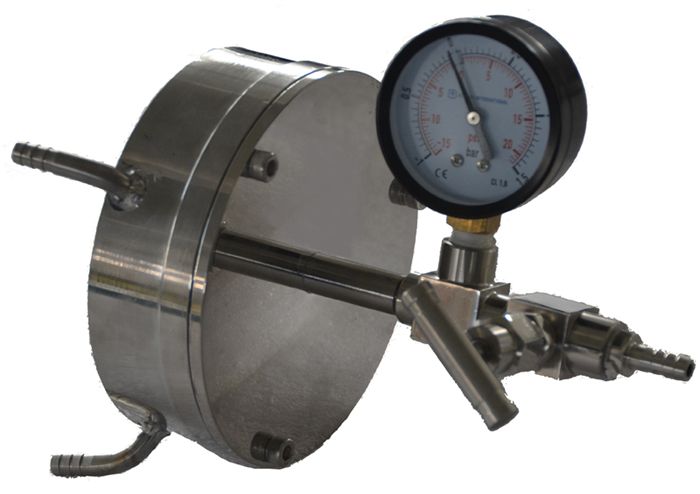

铰链式法兰（选购 可以接电阻真空计和KF25波纹管的法兰（选购 水冷法兰（选购（/p>
标准配置
TL1200-1200双温区PECVD系统标配
描叙 |
数量 |
图片 |
TL1200-1200管式炈/p> |
1 奖/p> |
|
石英箠/p> |
1核/p> |
|
不锈钢法?/p> |
1 奖/p> |
|
不锈钢炉?/p> |
1 ?/p> |
|
氧化铝炉塝/p> |
1寸/p> |
|
高温手套 |
1 友/p> |
|

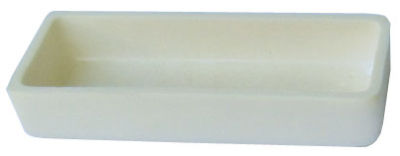

氧化铝坩埙/p> |
1?/p> |
|
| Ｋ型热电偵/td> |
1?/td> |
 |
485转换接口和软件（选配（/p> |
1 奖/p> |
|
说明?/p> |
1?/p> |
|

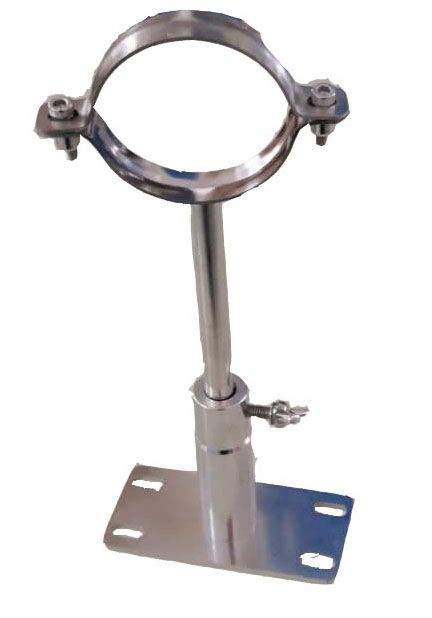

法兰支撑枵/p> |
1 仼/p> |
|
供气系统 |
1?/td> |
 |
| VS-0.1抽气系统 |
1?/td> |
|
| 射频电源 |
1?/td> |
|

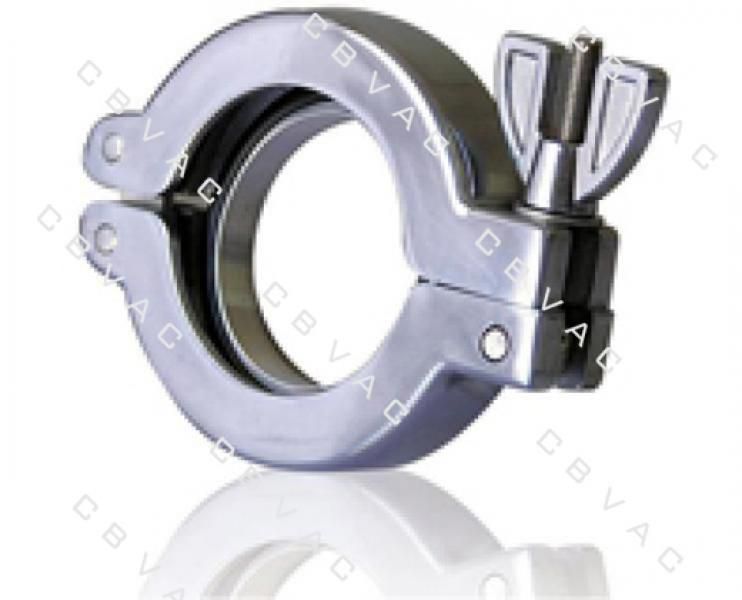

| 卡套 |
4?/td> |
 |
| 波纹箠/td> |
1?/td> |
 |
| 真空挡板阀 |
1?/td> |
 |
| 钢瓶接头（N代表路数（/td> |
N?/td> |
 |
| 阀门接夳/td> |
2?/td> |
 |
| 聚四氟乙烯管(N代表路数) |
NX5 |
 |
