聚对苯二甲酸乙二�?PET)具有高透光性，故常作为光学�?材使用。而为了增加产品的附加价值，会添加光稳定剂来降低紫外光透过率和增加耐候特性。本实验利用DOE实验设计法，来找出最适化的光稳定剂比例，藉此能有效的提升PET的紫外光阻隔率。人工加速老化实验结果显示，增加ST13006在PET里的有效浓度，可以增加相对保护效果，其耐候性可比未添加过的增加40.16%。本研究也添加HALS在PET，探讨HALS在PET里的耐候效果、�/span>

1、简今�/strong>

聚对苯二甲酸乙二�?Polyethylene terephthalate, PET)是生活中常见的一种高分子，因具有优良的韧性、耐磨性、电绝缘性、高透光性等优点。可利用押出(Extrusion)、射�?Injection)等方式制作出不同的产品，如容器、纤维、薄膜、电器零组件等应用。其中高透光特性、高流动性和高融熔强度使PET可制作成各种光学薄膜，如包装薄膜、太阳能背板、保护膜、增亮膜、隔热膜等应用、�/span>

PET是属于聚酯高分子，由对苯二甲酸与乙二醇经由缩合反应而成，其分子结构如图一所示。其苯环使PET具有良好的刚性、耐热性、尺寸安定性等特性，酯基使PET具有好的柔软性和延伸性等特性、�/span>

�?. PET分子结构

PET照射到紫外光之后，所产生的光劣化机制，有很多学者提出不同的反应途径。G.J.M Fechine等人利用红外光，紫外/可见光光谱仪和荧光光谱等设备，分析PET在耐候过程中的图谱变化，进而推导出PET的光降解机制，如�?所示、�/span>

�? PET光降解机刵�/span>

由图2得知PET受到自由基攻击之后，酯基部份会产生自由基，此自由基与空气中氧分子作用，形成过氧自由基，过氧自由基会与高分子发生氢抽取反应，在主链上产生羧酸基，羧酸基会吸收光/热，造成酯基部份断键，产生羧酸等衍生物、�/span>

为了降低紫外光对于PET的破坏，且需维持透明材的特性，一般会使用光稳定剂来改善耐候，其中光稳定剂包括紫外光吸收剂(UV absorber, UVA)和受阻胺光稳定剂(Hindered-Amine Light Stabilizers, HALS)，紫外光吸收剂可吸收紫外光转换成热能散发掉。受阻胺光稳定剂主要捕获自由基，防止劣化发生，但碱性的HALS对酸性高分子可能产生失效，而HALS对于PET的相关文献资料并不多，故本研究初步添加不同类型的HALS在PET中，探讨其实验的结果、�/span>

2、材料与方法

2.1 实验原料

聚对苯二甲酸乙二�?5564) 新光股份有限公司;光稳定剂则选用苯并三唑(Benzotriazole)紫外线吸收剂� EversorbR 234 (EV234)和草酸酰胺类光稳定剂：ST13006以及三嗪类光稳定剂：ST13024；受阻胺光稳定剂：EversorbR 91 (EV91)、EversorbR 94 (EV94)，以上光稳定剂由永光化学(�?公司提供、�/span>

2.2 制作方法９�/span>

将PET放入烘箱，经由真空泵抽真空，并设�?20℃放�?小时去除水分，再添加不同含量的光稳定剂在PET中，经由震雄机械�?0T射出成型机制作所需的试片，其PET板材尺寸(长x宽x�?�?0x50x0.81mm

2.3 耐候测试及量测规范９�/span>

采用Shimadzu(型号UV-2600)的UV-Visible光谱仪分别量测试片在波长390�?20nm的透过率图谱。并利用美国Q-LAB UV测试�?型号QUV/se)按照340nm灯管和照射能�?.89W/m2/nm全照光方式进行加速老化实验，将依不同照射时间的样品，利用Minolta色差�?型号CM-3500d)依照CIE 15:2004规范进行颜色测定，量测YI值、�/span>

3、结果与分析

本实验利用实验设�?Design of Experiment, DOE)来设计测试参数并分析其结果，藉此分析出最大的影响因子以及最适化的添加比例。按照DOE所设计出的添加比例，添加在PET材料中先利用UV-Visible光谱仪量�?90nm�?20nm的透过率以及使用色差仪量测起始YI值，再经由QUV加速老化耐候机测试1000小时后的YI值，其添加比例和测试结果如表1和表2所示、�/span>

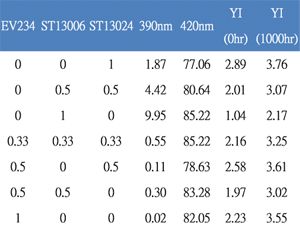

�? DOE实验数据

�? 空白组实验数�?/span>

3.1 紫外�?可见光透过玆�/span>

PET按照其产品的需求，往往会添加光稳定剂来降低产品的紫外光透过率，而添加紫外光吸收剂一般能有效得降低紫外光透过率，但却会影响到可见光透过率，一般产品的需求是紫外光透过率愈低愈好，而可见光透过率愈高愈好。本实验利用�?的实验设计和结果再进行分析，其分析结果分别如�?参数估计表和�?偏差分析(ANOVA)表以及图3主效应图所示、�/span>

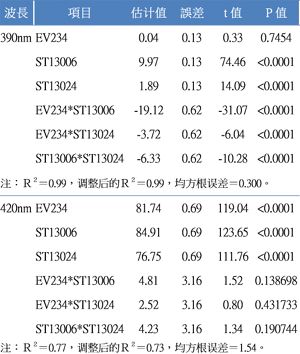

�? 参数估计�?/span>

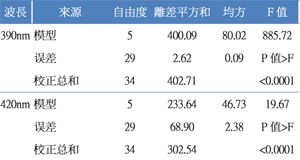

�? 偏差分析(ANOVA)�?/span>

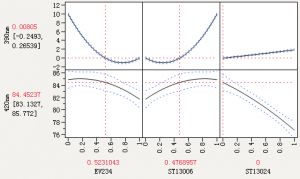

�? 添加不同比例的光稳定剂后，波�?90nm�?20nm透过率比�?主效应图)

由图3分析结果可以发现，假设要得到较低�?90透过率和较高�?20nm透过率，其最适化的比例为EV234:ST13006:ST13024约为0.52:0.48:0，能达到390nm透过率约�?.01%以及420nm透过率约�?4.45%、�/span>

3.2黄变现象

PET具有苯环和酯基的结构，故易吸收紫外光产生黄变现象。这对产品的使用寿命有很大的影响性，故添加光稳定剂来降低产品的黄变现象。本实验利用�?的实验设计和结果，再进一步针对耐候特性进行分析和探讨。其分析结果分别如表5参数估计表和�?偏差分析(ANOVA)表以及图4主效应图所示、�/span>

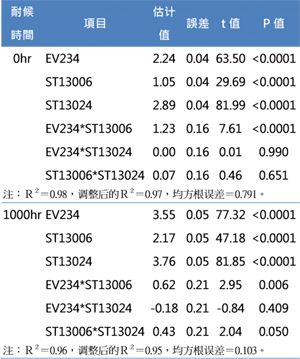

�? 参数估计�?/span>

�? 偏差分析(ANOVA)�?/span>

�? 添加不同比例的光稳定剂后，PET试片起始颜色和老化性能比较(主效应图)

由图4分析结果可知，单纯添加ST13006在PET中，能有效的降低耐候的黄变�?YI=2.166)，且影响起始颜色最�?YI=1.042)，和空白�?Control)作一比较，如�?所示，空白组照�?000小时之后，YI值提升至5.39，而添�?% ST13006其YI值只�?.16，约提升�?0.16%耐黄变特性，进而可了解到ST13006对于PET耐候性是有明显提升、�/span>

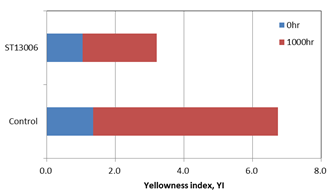

�? 添加光稳定剂的PET耐候测试的YI倻�/span>

3.3 HALS效应

HALS添加在PET高分子的文献探讨不多，本研究分别添加1%EV91和EV94在PET，利用人工加速老化试验机测�?000小时量测YI值，其实验结果如�?所示。其结果显示，N-H型EV91添加在PET时，其起始YI值达�?.53，老化测试后其YI值已达到11.40。而N-R型EV94则在起始颜色和空白组相当约为1.23，但在老化测试后其YI值为9.21，也比空白组YI�?.39来得高。其可能与PET在老化测试前后羧酸的残留量有关，其因HALS对于酸性物质会产生失效效应，但还需再作进一步探讨才可确认、�/span>

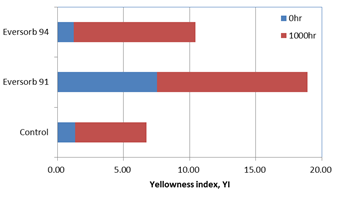

�? 添加HALS的PET耐候测试前后YI值的比较

4、结讹�/strong>

本实验研究发现，添加光稳定剂能降低PET的紫外光透过率，其最佳的比例是EV234：ST13006约为0.52:0.48，能达到390nm透过率约�?.46%�?20nm透过率约�?4.45%。且经过老化测试之后，由添加1%的ST13006的耐黄变效果最佳，且不影响起始颜色。和空白组作一比较，能提升PET�?0.16%的耐黄变特性。而在HALS的效应上，添加HALS对最终的耐候帮助不大，且N-H型EV91对起始颜色也有所影响，其可能原因是PET本身羧酸浓度有关，但还需再作进一步讨论、�/span>
