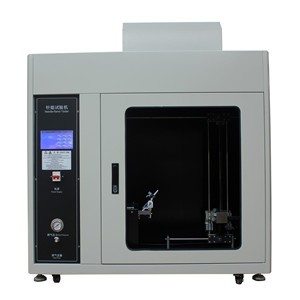

ZY-2型触摸屏控制款针焰燃烧试验机是根据标准GB4706.1-2005以及GB5169.5《试验火焰针焰试验方法装置、确认试验方法和到则》中关于针焰燃烧试验的规定而研制的，完全满足国家标准及相关UL、IEC标准的新型综合设备。除设备本身大功能的**性外，设备采用全彩七寸触摸操作显示屏，试验轻松高效。同时式样夹的水平和垂直方向运动由电机控制，可以自动上下左右移动，不需要人工手拨。本试验由于模拟因故障条件产生的小火焰的效应，利用模拟技术评定着火危险。市面上其他同类产品在进行试验开始时需要用左手按启动开始记录时间同时用右手将本生灯拉到试样放置的位置，目测记录时间到后立刻再用手将本生灯拉回。该款仪器在设计上尽可能避免用户的无法协调的误操作，开始试验时按触摸屏上“启动”本生灯就会自动右移到试样的位置，同时时间继电器计时，时间到后本生灯会自动回到起始位置、�/span>

产品功能特点９�/strong>

1.可编程控制器触摸�?PLC控制,实现控制/检�?计算/数据显示多功胼�/span>

2.自动化程度高：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退�?可选择是否关闭燃气

3.启动时可选择是否自动点火

4.式样夹前、后、上、下进退均可触摸屏操控，启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现，指尖轻触即可完成试验

5.计时按钮配合PLC自动记录储存燃烧耗时闳�/span>

6.试验时间系统自动记录，并生成试验结果

主要技术参数：

1.针状燃烧器：内孔 Φ 0.5mm ± 0.1mm ，外� ≤� 0.9mm ，长 � 35mm

2.燃烧器施焰角度：0- 45°(任意调节 )

3.施燃时间�?-999.9s±0.1s任意可调 (火焰自动进退，无需动手操作)

4.持燃时间�?-999.9s±0.1s，自动记录，手动暂停

5.火焰高度�?2mm ± 1mm (带高度测量尺)

6.针头高度：大�?5mm(内径ф0.5，外径�?.9)

7.施燃气体� 95%丁烷� (可采用瓶装液化石油气，气源自�?

8.气量大小可调(精密流量阀)

9.火焰校准装置� (选配)

温度测试范围�?�?000ℂ�/span>

火焰温度要求：从100℃�?℃升�?00℃�?℃的时间�?3.5秒�?秒之冄�/span>

Φ0.5mm(K�?镍铬/镍铝丝热电偶，对地绝缗�/span>

传热铜块：�?.0x6.0mm

10.试验过程：试验程序自动控制，独立抽风

11.试样位置上下左右自动调节

12.燃气报警系统(选配)

13.触摸屏控�?标配)

14.外型尺寸:�?160mm×�?00mm×�?310(含脚)mm((可根据客户要求定做不锈钢机箱�?.75立方� 1立方 )

15.燃烧试验区容积：�?.5立方,�?�?高约900mm×590mm×1050mm,背景黑色，背景照度≤20Lux

设计标准９�/span>

GB5169.5-2008电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试骋�/span>

GB4706.1-2005家用和类似用途电器的安全通用要求

参照标准：IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005
