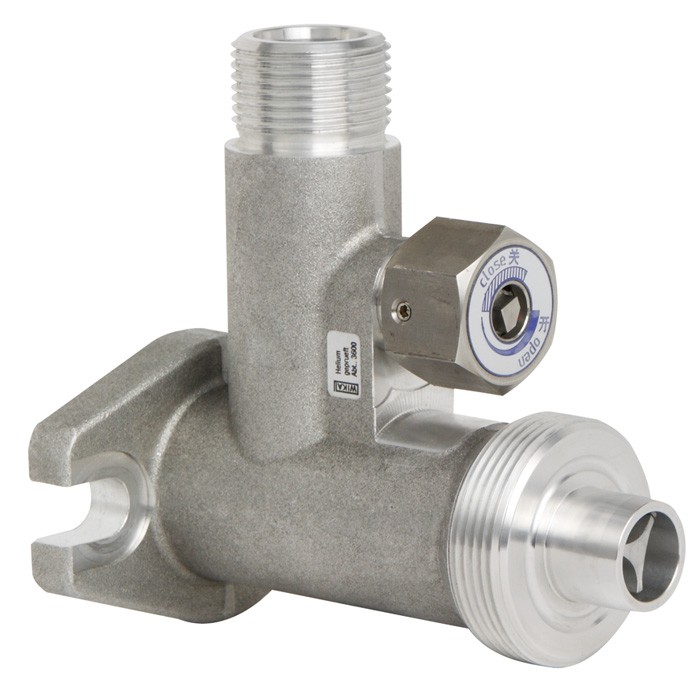

三通组合阀

应用

• 自封三通阀，可用于隔离气体密度监测�?/p>

功能特�

• 可选定制型叶�/p>

• 可重复打开和关�?/p>

• 材料：铝

• O型圈：EPDM橡胶

• 1?10^-8mbar?l/s等级的氦气泄漏测试，可确保系统的气密�?/p>

描述

在不使用自封接头的情况下，要想在充气过程中将SF₆气体保持在断路器内几乎是不可能的。该型号三通阀采用特殊设计，包含一个DN-20充气端口、一个特殊的调节阀（可以对气体密度监测仪进行无泄漏检查）以及一个用于气体密度监测仪的自封阀门、�/p>

在正常情况下阀门位于“打开”位置，以使SF₆气体流入气体密度监测仪。使用一个特制钥匙可以拧动阀门旋钮，将阀门拧到“关闭”位置。阀门旋钮上有红色箭头，可以指向可视范围内“打开”或“关闭”区域。这样一来，用户可以清楚的看到阀门的准确位置。一旦旋钮达到“关闭”区域开始位置，阀门就�?00%关闭，不过用户仍然能进一步将旋钮上紧到“关闭”区域内更深的位置、�/p>

DN 20阀门和气体密度监测仪的连接螺纹都使用石墨进行润滑，便于安装或拆卸GLTC20型保护帽、�/p>

罐体螺纹尺寸
DN 20（标准尺寸为20 mm（�/p>

允许温度
环境温度�?40 °C ... +60 °C

允许压力
最�? MPa
