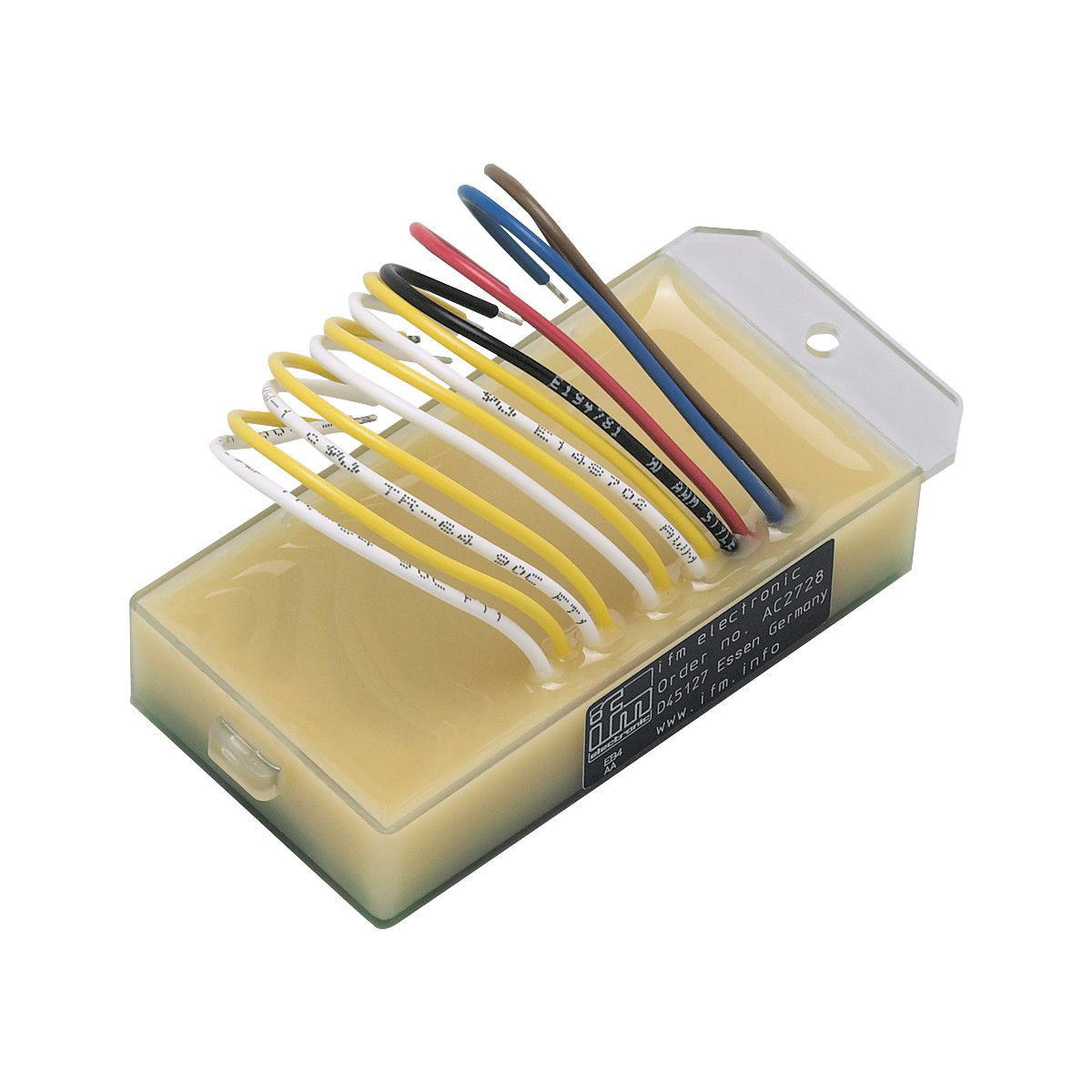

AS-Interface印刷电路板模块AC2728
|
|
| 型号: |
AC2728 |
| 品牌: |
IFM |
| 产地: |
德国 |
| 半岛bd体育手机客户端 别名: |
AS-Interface印刷电路板模块Valvehead module 4DI 3DO T
|
半岛bd体育手机客户端 介绍
- 适合安装在小型外壳、控制柜中和操作面板上
- 通过绞合线简单快速布线
- 特别节省空间的设计
- 用于将机械开关集成到 AS-i 网络
- 完全密封，因而适合用于阀头
技术参数：
| 应用 |
| 应用 |
用于板面安装的外壳 |
| 电气数据 |
| 工作电压 [V] |
26.5...31.6 DC |
| 电流损耗 [mA] |
< 200 |
| 当前负载总数最大值 [A] |
0.18; (AS-i提供的所有输入和输出的总电流: 180 mA) |
| Watchdog集成看门狗电路 |
有 |
| 总的输入/输出 |
| 输入和输出总数 |
数字输入数: 4; 数字输出数量: 3 |
| 输入 |
| 数字输入数 |
4 |
| 数字输入输入电路 |
PNP |
| 输入传感器电源 |
AS-i |
| 电源 [V] |
20...30; (DC) |
| 数字输入保护短路 |
有 |
| 输出 |
| 电气设计 |
PNP |
| 数字输出数量 |
3 |
| 电压范围DC [V] |
18...30; (DC) |
| 每个输出最大电流负载 [mA] |
100; (请注意用于所有输入及输出的电流负载 ) |
| 短路保护 |
有 |
| 工作条件 |
| 环境温度 [°C] |
-25...70 |
| 外壳防护等级 |
IP 20 |
| 认证/测试 |
| EMC电磁兼容 |
|
| AS-i分类 |
| AS-i版本 |
2.1 |
| 扩展寻址模式 |
有 |
| AS-i Profil |
S-7.A.F |
| AS-i I/O配置 [hex] |
7 |
| AS-i ID代码 [hex] |
A.F |
| 数据位 |
| 数据位 |
D0 |
D1 |
D2 |
D3 |
| 输入 |
I-1 |
I-2 |
I-3 |
I-4 |
| 输出 |
O-1 |
O-2 |
O-3 |
- |
|
| 机械技术数据 |
| 重量 [g] |
74.5 |
| 外壳 |
全密封的塑料外壳 |
| 尺寸 [mm] |
16 x 88 x 41 |
| 注释 |
| 注释 |
| AS-i模块是用于AS-i从站的印刷电路板，通过AS-i供给。 |
| 如果AS-i电缆没有通信，那么watchdog集成看门狗电路功能转换输出off。 |
|
| 包装单位 |
1 件 |
| 电气连接 |
|
电缆: 0.1 m |
|
|
