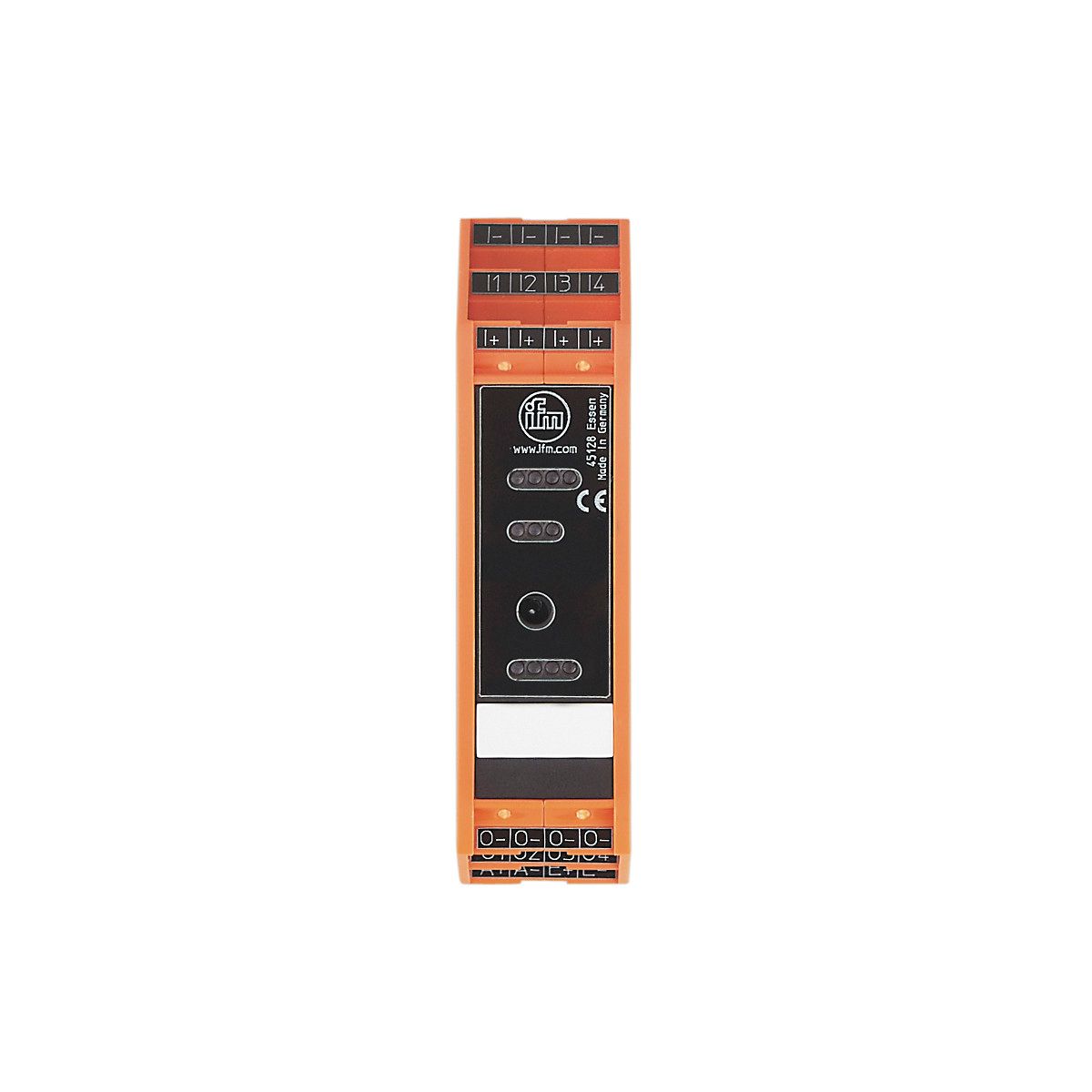

AS-Interface控制柜模块AC2267
|
|
| 型号: |
AC2267 |
| 品牌: |
IFM |
| 产地: |
德国 |
| 产品别名: |
AS-Interface控制柜模块SmartLine25 4DI 4DO T C AUX
|
产品介绍
- 用于控制柜中
- 通过笼式弹簧夹简单快速布
- 特别节省空间的设讠/li>
- 用于电源循环的双终端
- 强大 LED 显示运行、开关状态和功能，清晰可?/li>
技术参数：
| 应用 |
| 设计 |
仅用于带AS-i主机的运行，主机行规M4 |
| 应用 |
控制柜安裄/td> |
| 电气数据 |
| 工作电压 [V] |
26.5...31.6 DC |
| AS-i电流损耗最大 [mA] |
50 |
| 附加电源 [V] |
20 DC |
| 其他电源的最大电流消 [mA] |
4300; (AUX) |
| Watchdog集成看门狗电?/td> |
月/td> |
| 总的输入/输出 |
| 输入和输出总数 |
数字输入? 4; 数字输出数量: 4 |
| 输入 |
| 数字输入?/td> |
4 |
| 数字输入输入电路 |
PNP; (Typ 2符合IEC 61131-2规定) |
| 输入传感器电溏/td> |
AUX |
| 电源 [V] |
20...30; (DC) |
| 输入电流负载最大 [mA] |
200 |
| 输入电流 [mA] |
6...10 |
| 输入电流 [mA] |
0...2 |
| 开关电平高平信号最小 [V] |
11 |
| 数字输入保护短路 |
月/td> |
| 输出 |
| 数字输出数量 |
4 |
| 电路 |
PNP |
| 电压范围DC [V] |
20...30; (AUX) |
| 每个输出最大电流负 [mA] |
1000; (采用种类DC-12: 700 mA; 采用种类DC-13（电磁铁控制（ 20 W (IEC 60947-5-1)) |
| 最大输出负载总电 [A] |
4 |
| 短路保护 |
月/td> |
| 电流单独皃/td> |
月/td> |
| 执行器电源输凹/td> |
AUX |
| 工作条件 |
| 环境温度 [C] |
-25...70 |
| 允许***相对空气湿度 [%] |
90; (非凝? |
| 海拔高度最大 [m] |
2000 |
| 外壳防护等级 |
IP 20 |
| 污染?/td> |
2 |
| 认证/测试 |
| EMC电磁兼容 |
| EN 61000-6-2 |
|
| EN 62026-2 |
|
| EN 50581 |
|
|
| MTTF [年] |
186 |
| 说明 |
设备应由隔离源供电、 该电压源必须具有次级UL列明的保险丝（见附件）、 或者可以使?类电源来提供AUX、/td> |
| AS-i分类 |
| AS-i版本 |
3.0 |
| AS-i编址 |
编址插座 |
| 扩展寻址模式 |
月/td> |
| AS-i Profil |
S-7.A.7 |
| AS-i I/O配置 [hex] |
7 |
| AS-i ID代码 [hex] |
A.7 |
| AS-i证书待定 |
月/td> |
| 数据佌/td> |
| 数据佌/td> |
D0 |
D1 |
D2 |
D3 |
| 输入 |
I-1 |
I-2 |
I-3 |
I-4 |
| 输出 |
O-1 |
O-2 |
O-3 |
O-4 |
|
| 机械技术数?/th> |
| 重量 [g] |
140.5 |
| 安装方式 |
DIN轨道安装 |
| 尺寸 [mm] |
108 x 25 x 105 |
| 原材斘/td> |
PA |
| 显示?操作仵/th> |
| 显示 |
| 开关状?/td> |
LED, 黄色 I1...I4, O1…O4 |
| 操作 |
LED, 绿色 AS-i, AUX |
| 故障 |
LED, 红色 |
|
| 附件 |
| 附件(可? |
|
| 注释 |
| 包装单位 |
1 仵/td> |
| 电气连接 |
| 接口 |
pin header: |
| 产品认证 |
| CE认证 |
∙/td> |
| EAC认证 |
∙/td> |
| ASIB认证 |
∙/td> |
| CRUUS认证 |
∙/td> |
|
|
