适合于材料表征的高性价比差示扫描量热仪

DSC 3500 Sirius 结合最新技术，具有很高的灵敏度，测量系统稳固耐用、易于操作，其温度范围为 -170°C - 600°C。DSC 3500 Sirius 测量单元最优异的性能就是其银质炉体的加热单元使用寿命长，而且一体式传感器结构具有高的稳定性和优异的分辨率、�/p>

针对大量样品测试，我们提供自动进样器（ASC），其可以最多容�?0个样品和参比，可使用不同种类的样品坩埚、�/p>

DSC 3500 Sirius 的设计不仅可用于质量检测和失效分析的常规测试，也可以用于纺织技术、食品生产、包装行业、高分子行业和化妆品行业甚至有机或无机材料的表征、�br/>

DSC 3500 Sirius - 技术参�?/h2>

• 温度范围�?170°C ... 600°C

• 升温速率�?.001 K/min ... 100 K/min

• 降温速率�?.001 K/min ... 100 K/min（取决于温度范围（�/p>

• 传感器：热流垊�/p>

• 量热范围：� 650mW

• 温度精度�?.1K

• 热焓精度�?%（标准金属）

• 气氛：氧化性，惰性（静态，动态）

• 自动进样器（ASC）：一次可装载 20 个样品或参比（选配（�/p>

DSC 3500 Sirius - 软件功能

DSC 3500 Sirius 的分析操作软件是基于 MS^?Windows^?系统�?nbsp;Proteus^?软件包，它包含了所有必要的测量功能和数据分析功能。这一软件包具有极其友善的用户界面，包括易于理解的菜单操作和自动操作流程，并且适用于各种复杂的分析。Proteus^?软件既可安装在仪器的控制电脑上联机工作，也可安装在其他电脑上脱机使用、�/p>

DSC 相关分析功能９�/h3>

• 峰的标注：可确定起始点，峰值，拐点和终止点温度，可进行自动峰搜索、�/p>

• 峰面�?热焓计算：可选多种不同类型基线，可进行部分面积分析、�/p>

• 峰的综合分析：在一次标注中可同时得到温度、面积、峰高与峰宽等各种信息、�/p>

• 结晶度计算、�/p>

• 全面的玻璃化转变分析、�/p>

• 自动基线扣除、�/p>

• 比热测试与分析、�/p>

• BeFlat^?：使用多项式拟合，对不同升温速率下的基线进行拟合扣除、�/p>

• Tau-R 修正（选件）：将仪器的时间常数与热阻因素纳入计算并加以修正，能得到更尖锐的 DSC 峰、�/p>

• TM-DSC（温度调� DSC，选件）：可以从总热流曲线中分离可逆热流（热力学）和不可逆热流（动力学）效应、�/p>

DSC 3500 Sirius - 应用实例

无机材料的比热测试—从低温到高�?/h4>

蓝宝石是比热测试时常用的参比样品，比热值已知。DSC 3500 Sirius 测试了蓝宝石� -140� � 500� 范围内的比热，并� NIST 提供的理论值进行比较。在测试的温度范围内，实测值与理论值的最大偏差为 0.8%、�/p>

图：蓝宝石比热测试，样品质量�?12.25mg，坩埚：Pt，加盖。升温速率�?0K/min、�/p>

---

包装材料 - DSC，专业的识别工具

DSC 是一种快速、简便鉴别材料的工具。图中为三种不同的包装材料以 10K/min 的速率� 30� 升温� 300� 的二次升温曲线，进行二次升温前先将样品加热至熔融后以 20K/min 的速率冷却。一次升温曲线包含了高分子的热历史信息，2 次升温曲线可反映材料本身的性质、�/p>

下图为样� A、B � C 的二次升温曲线，薄膜 A � B 分别� 247� � 253� 有吸热峰，对应不同类型聚酰胺的熔融过程，126� � 140� 的吸热峰则为不同类型聚乙烯的熔融，薄� C � 159� 的吸热峰很可能是聚丙烯的熔融过程、�/p>

DSC 测试 3 种不同聚合物薄膜包装袋。样品质量：0.692mg（样� A），1.45mg（样� B），0.919mg（样� C）。坩埚：Al，加盖扎孔、�br/>二次升温前，将样品先� 20K/min 的速率加热至熔融并� 20K/min 的速率冷却，以消除热历史的影响、�/p>

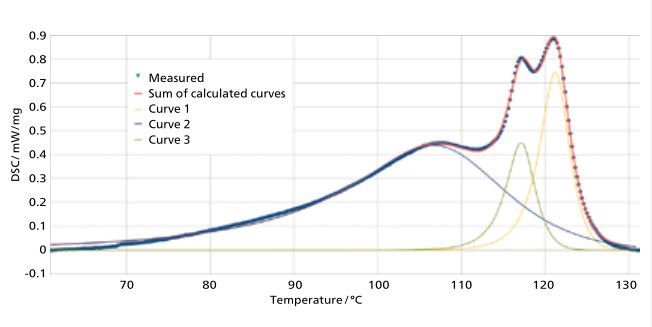

右图为采用峰分离软件� B 样品� 100� � 125� 之间的峰进行分离后的结果，可以看出，原来重叠的峰被分离成 3 个独立的峰，峰值温度分别为 107℃�?17� � 121℃，且实测曲线（点画线）� 3 条计算曲线拟合成的总曲线（红色）几乎完全重合，说明分离效果很好。峰分离有助于准确计算单个峰的峰值和峰面积、�/p>

利用峰分离软件分� B 样品三个重叠的峰

---

焊料的质量控刵�/h4>

DSC 3500 Sirius 可用于合金样品的质量控制。本例中，测试了 2 种成分相同但取样位置不同的焊料，测试温度范围� 25� � 250℃，每个样品分别进行两次升温测试，并将两次升温的结果分别进行对比。两次升温过程中 2 个样品均出现吸热峰（起始� 217℃），为合金的熔融。不同位置取的样品的熔融过程非常相似，不仅曲线形状相似，而且峰的温度及面积也基本一致、�/p>

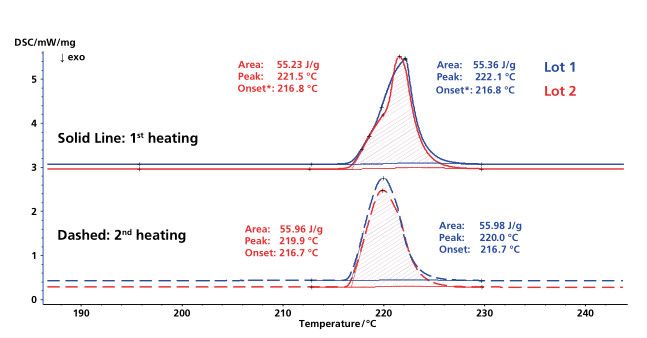

2 个焊料样品的一次和二次升温曲线。样品质量：6.47mg（lot1），7.05mg（lot2）。坩埚：Al，加盖扎孔。温度程序：升温降温升温，加热至 250℃，�?降温速率 10K/min、�/p>

然而，2 个样品的降温曲线（一次升温后降温）却不尽相同，Lot1（蓝色曲线）结晶温度�?89℃（终点），Lot2（红色曲线）结晶需要更大的过冷度，起始结晶的温度低� Lot1，终止点温度� 187℃。结晶温度的差异与样品中的杂质含量不同有关。这个例子说� DSC 3500 Sirius 可以对样品进行快速的质检。此外，还说明降温测试的重要性，尤其是样品的升温曲线相近时、�/p>

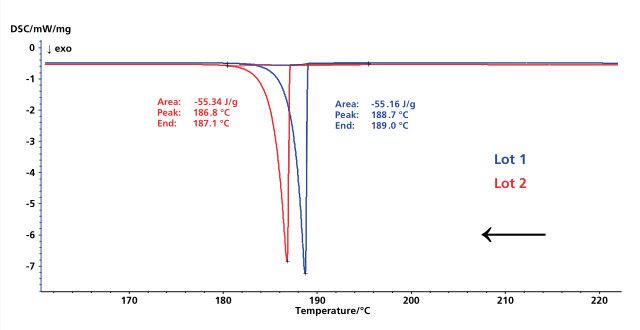

2 个样品的冷却曲线。样品质量：6.47mg（lot1），7.05mg（lot2）。坩埚：Al，加盖扎孔、�br/>温度程序：升温降温升温，加热� 250℃，�?降温速率 10K/min、�/p>

---

食用油的熔融与结晶行为测诔�/h4>

DSC 3500 Sirius 同样适用于食品行业的研究。这里我们给出了菜籽油的 DSC 测量结果。样品首先冷却到 -150℃，再加热至 40℃。冷却速率� 10K/min，由于油的结晶，� -18� 开始出现放热峰。曲线在 -45℃，-64℃，-69� 出现最小值，显示菜籽油主要成分为油酸、亚麻油酸和亚麻酸等各类饱和与不饱和脂肪酸�?4� 的放热峰可能为添加剂的结晶。在随之的升温过程中，在 -53� 出现冷结晶峰，接着是菜籽油各组分的熔融峰（峰值温� -27℃，-18� � -12℃）、�/p>

菜籽� DSC 测试：样品量�?.19mg；坩埚：铝坩埚加盖；温度程序：降温到-150℃，再升温至40℃；升降温速率�?0K/min、�/p>

---

菜籽油的氧化诱导期测试（O.I.T（�/h4>

根据氧化诱导期的时间长短可以判断碳氢化合物的氧化稳定性。这些在 DSC 3500 Sirius 上都可以轻易地实现。这里给出了菜籽油样品在惰性气氛（N2 气氛）下，三次升至不同温度下的测量结果�? 分钟平衡时间后，气氛切换成空气。右� DSC 曲线给出了不同测试温度对样品氧化裂解的影响。温度越高，样品氧化开始的越早：在 140� 需� 63min 样品开始氧化，而在 180� 仅需 4min、�/p>

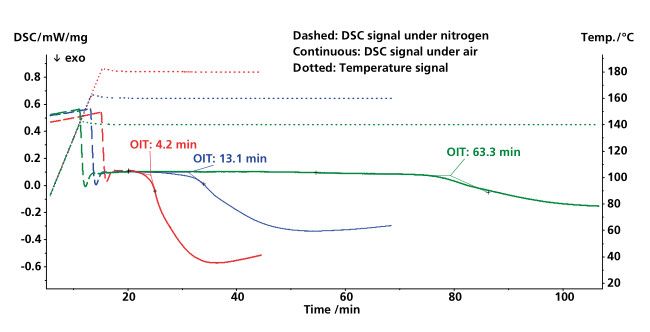

菜籽� DSC 测试：样品量�?.19mg；坩埚：Al 坩埚敞口；温度程序：N2 气氛� 10K/min 升温� 140℃，160℃，180℃，恒温 5min，再切换成空气；
恒温温度�?40℃（绿色曲线）；160℃（蓝色曲线）；180℃（红色曲线）、�/p>

DSC 3500 Sirius - 相关附件

DSC 3500 Sirius 可以根据需求配备多种附件，以进一步优化性能，多种冷却系统（空气压缩机或加压空气）可使炉体冷却至室温，液氮冷却系统最低可冷却� -170°C 以下、�/p>

高性价比的机械制冷设备 IC40 最低可冷却� -40°C，在不太低的温度范围内可用于代替液氮系统、�/p>

功能更强大的机械制冷设备 IC70 可提供更快的冷却速率，最低可冷却� -70°C、�/p>

所有冷却选项均可通过升级 DSC 3500 Sirius 获得、�/p>

对于氧化稳定性研究（例如氧化诱导时间测试），DSC 3500 Sirius 可配备软件控制的 MFC 气体流量控制系统，精确控制三路不同的吹扫气和保护气、�/p>

我们提供各种不同类型的坩埚（铝、铜、银、铂、不锈钢压力坩埚等）以满足几乎所有的测试需求、�/span>

NETZSCH 提供样品制备工具 SampleCutter，即使像玻璃纤维填充颗粒或者小的塑料部件一类的样品，也可快速地制备完成、�/span>

可更换压头的坩埚压机，可兼容所有冷压铝坩埚，不锈钢坩埚可用于最高压� 20bar、�/span>

对于批量常规测试，还可配备带� 20 个样�?参比的自动进样系统（ASC），且支持在一次自动进样测试中使用不同种类的坩埚、�/span>
