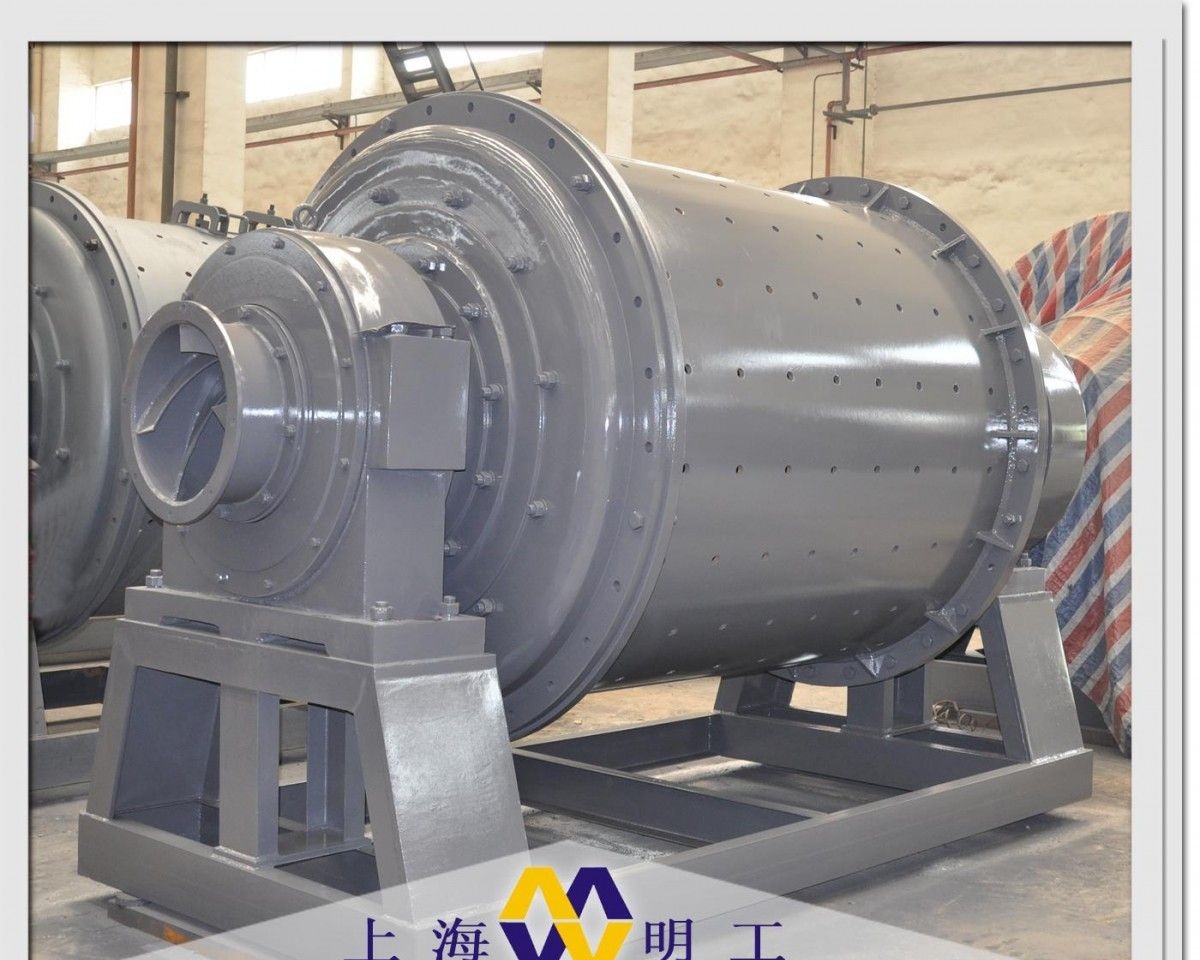

格子型球磨机多用于两段磨矿中的第×段或要求排矿较粗场合、br/> 格子型球磨机大体构造由筒体、筒体衬板、大齿环、排矿格子、给矿器组成，除排矿端安装有排矿格子板外，其他都和溢流型球磨机相似。格子型球磨机的排矿端盖及格子板构造如图、格子衬板、轴承内套、中空轴颈、簸箕形衬板、中心衬板、筋条、楔铁组成、br/> 在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式:一种是由两块合成一组，由楔铁压紧，楔铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住, 以免它们倾斜和脱萼另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上、br/>技术参数：
| 型号 |
筒体转?r/min) |
装球?t) |
给料粒度(mm) |
出料粒度(mm) |
产量(t/h) |
电机功率(kw) |
机重(T) |
| ?900×1800 |
38 |
1.5 |
?0 |
0.075-0.89 |
0.65-2 |
18.5 |
3.6 |
| ?900×3000 |
38 |
2.7 |
?0 |
0.075-0.89 |
1.1-3.5 |
22 |
4.6 |
| ?1200×2400 |
32 |
3.8 |
?5 |
0.075-0.6 |
1.5-4.8 |
45 |
12.5 |
| ?1200×3000 |
32 |
5 |
?5 |
0.074-0.4 |
1.6-5 |
45 |
12.8 |
| ?1200×4500 |
32 |
7 |
?5 |
0.074-0.4 |
1.6.5.8 |
55 |
13.8 |
| ?1500×3000 |
27 |
8 |
?5 |
0.074-0.4 |
2-5 |
90 |
17 |
| ?1500×4500 |
27 |
14 |
?5 |
0.074-0.4 |
3-6 |
110 |
21 |
| ?1500×5700 |
27 |
15 |
?5 |
0.074-0.4 |
3.5-8 |
132 |
24.7 |
| ?1830×3000 |
24 |
11 |
?5 |
0.074-0.4 |
4-10 |
180 |
28 |
| ?1830×6400 |
24 |
23 |
?5 |
0.074-0.4 |
6.5-15 |
210 |
34 |
| ?1830×7000 |
24 |
25 |
?5 |
0.074-0.4 |
7.5-17 |
245 |
36 |
| ?2200×5500 |
21 |
30 |
?5 |
0.074-0.4 |
10-22 |
370 |
48.5 |
| ?2200×6500 |
21 |
31 |
?5 |
0.074-0.4 |
14-26 |
380 |
52.8 |
| ?2200×7500 |
21 |
33 |
?5 |
0.074-0.4 |
16-29 |
380 |
56 |
| ?2400×7000 |
21 |
34.5 |
?5 |
0.074-0.4 |
18-32 |
400 |
62.8 |
| ?2400×8000 |
20.4 |
36 |
?5 |
0.06-0.08 |
18-36 |
410 |
81.2 |
| ?2700×3600 |
18 |
37 |
?5 |
?.08 |
50 |
410 |
77.5 |
