一、HQS汽水混合� 概述

HQS汽水混合器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、空调、化工用水加热系统、�/span>

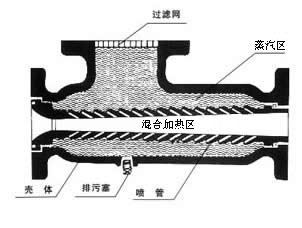

HQS汽水混合器结构如图所示，核心部件为拉法尔喷管，从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出，生产热水。蒸汽和水在高速流动中混合，无噪音、无振动、�/span>

二、HQS汽水混合� 外型尺寸

型号规格	HQS -40 -1.2	HQS -40 -2.5	HQS -65 -4.5	HQS -65 -7	HQS -65 -10	HQS -125 -16	HQS -125 -25	HQS -125 -35	HQS -250 -60	HQS -250 -105	HQS -250 -165
(QSH)	-4	-6	-8	-10	-12	-16	-20	-24	-32	-40	-48
额定流量(m3/h)	1.2	2.5	4.5	7	10	16	25	35	60	105	165
工作压力(MPa)	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
净�?kg)	8	8	15	15	15	50	50	50	200	200	200
运行重量(kg)	8.5	8.5	16	16	16	58	58	58	260	260	260
噪声(dB)	�?5		�?5			�?5			�?5
A(mm)	240		360			660			1200
B(mm)	105		130			170			300
C(mm)	105		130			220			450
水侧法兰	DN40		DN65			DN125			DN250
汽侧法兰	DN40		DN65			DN125			DN250
法兰标准	HG/T 20592-2009

型号尾注：G表示碳钢材质，C表示不锈钢材质、�/span>

型号尾注举例：HQS-125-30G 表示材质为碳钢、�/span>

三、HQS汽水混合� 选型参耂�/strong>

HQS汽水混合器可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用加热器、�/span>

1、混合器未通入蒸汽时，额定流量下，水头损失�?mH2O，通入蒸汽后，水头损失可按1mH2O考虑;

2、蒸汽压力大于水�?.05MPa以上：�/span>

3、混合器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；

4、混合器适宜安装在水泵的吸水侧、�/span>

HQS汽水混合器蒸汽喷入量�?/strong>

水压(MPa)	蒸汽压力(MPa)
	0.2	0.3	0.4	0.6	0.8	1.0
0.1	660	910	1120	1540	1950	2350
0.2	0	820	1120	1540	1950	2350
0.3	/	0	940	1540	1950	2350
0.4	/	/	0	0	1950	2350
0.5	/	/	/	/	1890	2350

HQS汽水混合器蒸汽喷入量换算系数�?/strong>

HQS	4	6	8	10	12	16	20	24	32	40	48
系数	0.26	0.26	1	1	1	3.7	3.7	3.7	10.8	10.8	10.8

四、HQS汽水混合� 安装与使�?/strong>

1．混合器可水平安装，也可以竖直向上安装，蒸汽入口应向上或水平：�/span>

2．混合器前后装设阀门、压力表及温度计，以便于观察和调节加热器工作状况：�/span>

3．混合器启动时，应先通水，再通汽；停机时，先关断汽源，再断水、�/span>

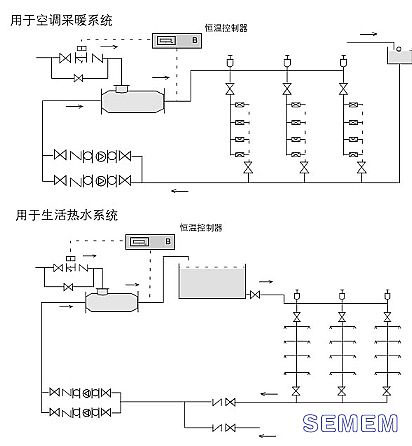

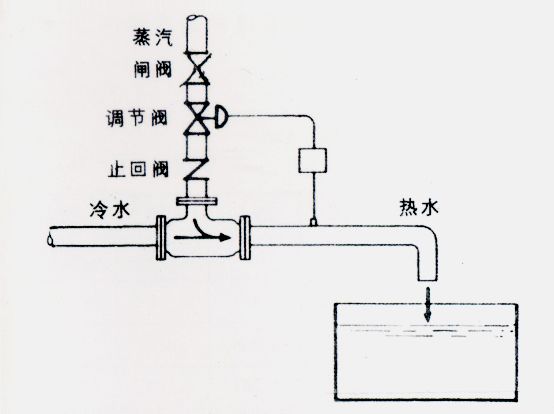

五、HQS汽水混合� 应用示例
