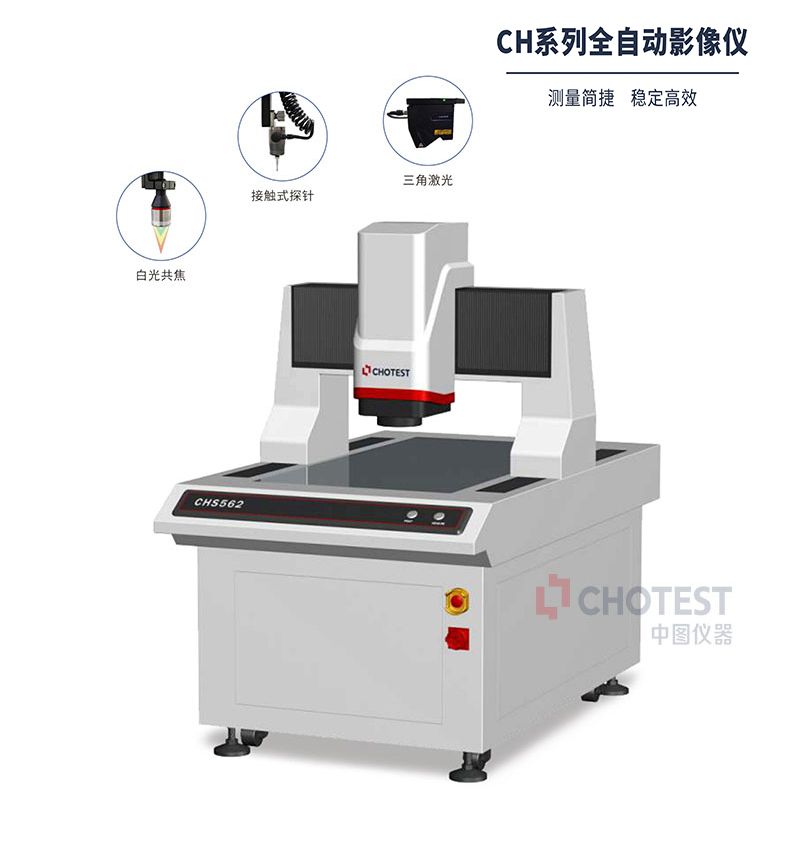

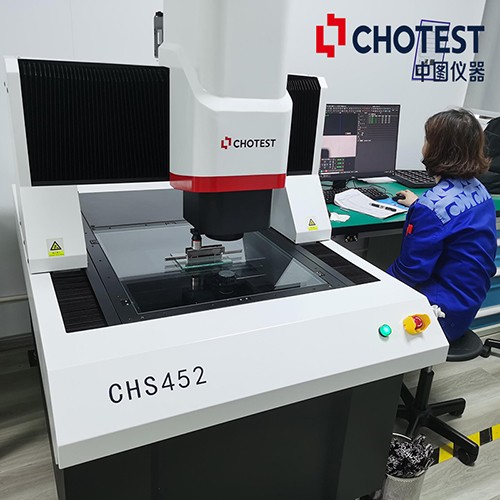

CH系列三坐标影像仪采用大理石主体机台和精密伺服控制系统，将传统影像测量与激光测量技术相结合，支持CAD图纸和Gerber图纸导入，坐标系匹配测量；支持触发测头和光学测头，进行高度、平面度测量，实�?D空间测量、�span style="box-sizing: border-box; margin: 0px;">三轴全自动可编程检测，实现复杂特征批量检测。高分辨率镜头和大视野镜头组合测量，兼顾测量效率和精度、�br/>

测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等、�/p>

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等、�/p>

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等、�/p>

4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定、�/p>

5.坐标系：仪器坐标系、点线、两� X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系、�/p>

6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量、�/p>

7.CH系列三坐标影像仪支持公差批量设置、比例等级划分、颜色自定义管理、�/p>

CH系列三坐标影像仪属非接触式、二次元测量� 尤其适合弹性、脆性材料的测量。除可利用照相、二次元坐标处理机、数字显示器、光眼读取数据或自动寻边器、打印机等接口设备，还有可用与计算机联机以达迅速、确实及统计分析等优点。被广泛应用于大型钣金件、背光板、绝缘材料、面版、边框行业、塑胶制品、五金、模具、手机外壳、电子、铭牌、陶瓷、绝缘材料等领域，实现了大批量快速检测、�/p>
