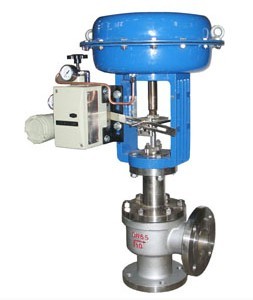

ZJHJ精小型气动薄膜调节角阀

型号:	ZJHJ
交货朞�	两周
产地:	上海

索取资料及报件�/span>

产品介绍

ZJHJ精小型气动薄膜调节角阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合、�/td>

一、阀佒�/strong>

� 式：角形单座铸造阀
公称通径�?0-300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰按JB78-59 JB79-59
� 料：HT200 ZG230�?50 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti

二、上阀盕�/strong>

常温型：-20~+200ℂ�br/>散热型：-40~+450ℂ�br/>压盖形式：螺栓压紧式
� 料：V型聚四氟乙烯填料，柔性石墨、不锈钢波纹管、�/div>

三、阀内组仵�/strong>

阀芯型式：上导向单座柱塞型阀�?br/>流量特性：等百分比特性、线性特性和快开特�?br/>� 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti

四、执行机枃�/strong>

� � ：多弹簧式薄膜执行机枃�br/>膜片材料� 丁晴橡胶夹增强涤纶积�?br/>弹簧范围 �?.02~0.10�?.08~0.24MPa
供气压力� 0.14/0.16/0.28�?.40MPa
气源接头� 内螺纹M10×1
环境温度� -30~+70ℂ�br/>阀作用型式 � 气—开式或气—关弎�br/>� � � 定位器、手轮机枃�/div>

五、性能

泄漏� � 金属阀座符合标准ANSIB16.104IV�?br/>小于额定Cv�?.01%
� � � 3%(不带定位�?
1%(带定位器)
� � � ±5%(不带定位�?
±1%(带定位器)
备注：使用V型聚四氟乙烯填料
可调范围 � 50:1

六、ZJHJ型气动角型调节阀规格参数�?/strong>

公称通径DN

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径dn(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Kv

6.5

10

16

25

40

63

100

160

250

400

630

行程mm

10

16

25

40

60

100
