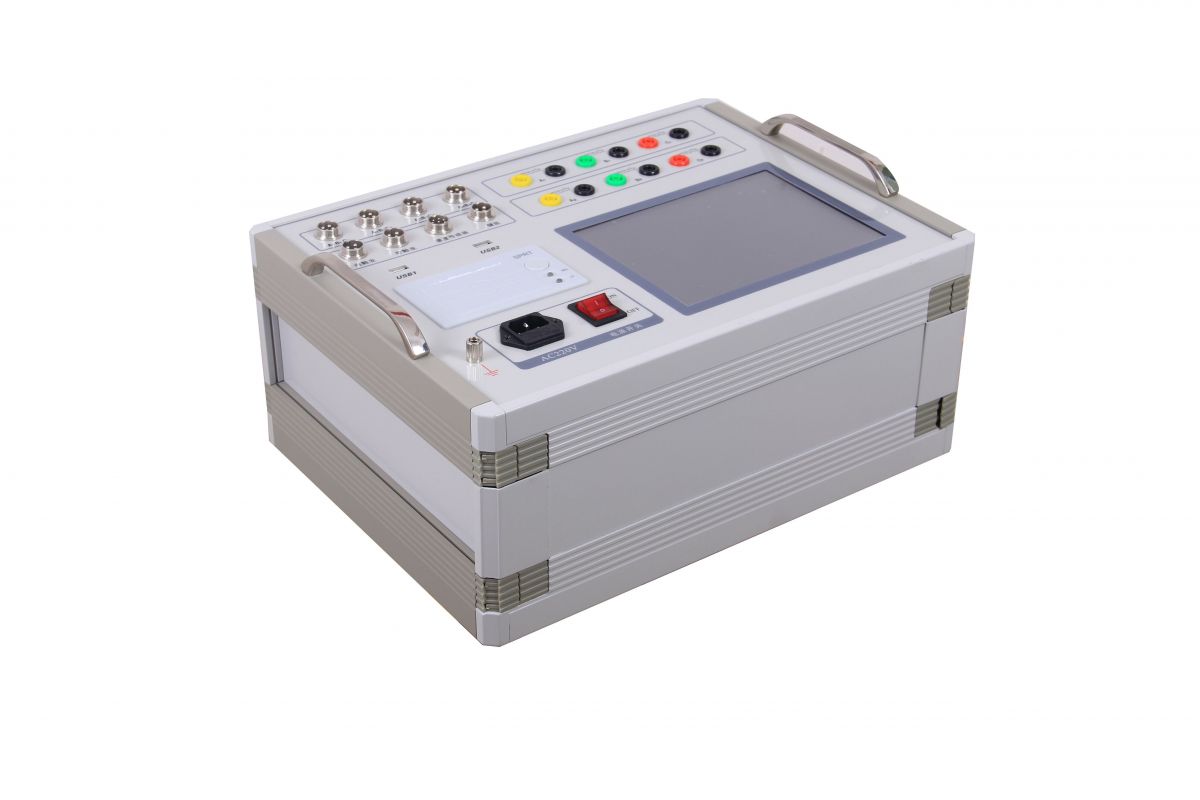

一�?/span>概述９�/span>随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一、�/span>高压开关综合特性测试仪即（高压开兲�/span>机械特性测试仪）是依据最新的《高压交流断路器《�/span>GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一、�/span>

二、仪器特点：

⑴�?/span>8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屎�/span>，便于现场操作人员使用、�/span>

⑵、高速热敏打印机，方便现场打印测试数据、�/span>

⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC15｝�/span>260V可调电源，电�?/span>20A。任意整定分、合闸线圈的动作电压�?并可做断路器的低电压动作试验、�/span>

⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷、�/span>

⑸、适用于国内外生产的所有型号的SF6开关�?/span>GIS组合电器、真空开关、油开关、�/span>

⑹、开关动作一次，得到所有数据及图形、�/span>

⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档、�/span>

⑻、配夆�/span>U盘接口，可直接把数据保存�?/span>U盘，上传到计算机进行分析、保存、�/span>

⑼、同时可�?2路金属触头断叢�/span>�?/span>6路主断口�?路辅助断口�?路合闸电阺�/span>、�/span>

⑽、内含包络线，通过多台�?-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分枏�/span>、�/span>

⑽�/span>、内部抗干扰电路可满趲�/span>800KV变电站内可靠使用、�/span>

三�?/span>主要技术参数：

1．时间测量：

12�?/span>固有分闸（合闸）时间

分闸（合闸）相内不同朞�/span>

分闸（合闸）相间不同朞�/span>

合闸（分闸）弹跳时间（弹跳次数）

测试范围９�/span>0.01ms｝�/span>20s，分辨率�?.01ms,

测试范围９�/span>20s｝�/span>200s，分辨率�?.1ms,

�?/span>200ms以内准确率：(0.05%t±0.1)ms

2.合闸电阻测量９�/span>

6路固有分闸（合闸）时闳�/span>

分闸（合闸）相内不同朞�/span>

分闸（合闸）相间不同朞�/span>

合闸电阻投入时间、电阻倻�/span>

3.测量范围９�/span>30｝�/span>10KΩ,分辨玆�/span>0.1Ω，准确度９�/span>≣�/span>1%±2个字

4.重合闸测量：合分、分合、分合分

5．速度测量：刚分（刚合）速度

指定时间段（行程段或角度段）平均速度

6.测速范围：1mm传感�0.01｝�/span>25.00m/s＋�/span>

0.1mm传感�0.001｝�/span>20.0m/s

360°角度传感�1周波/ 0.25°

7．行程测量：动触头行程（行程（�/span>

接触行程（开跜�/span>（�/span>

超行稊�/span>

过冲行程�?/span>双�/span>弹行稊�/span>

8.行程传感器：直线传感器：50mm＋�/span>测量范围９�/span>0-50mm＋�/span>分辨玆�/span>:0.1mm

加速度传感器测量范围：0-600mm，分辨率９�/span>0.1mm

360线传感器９�/span>360^о＋�/span>浊�/span>量范围：0-1000mm＋�/span>分辨率：0.1mm

直线传感器：300mm＋�/span>测量范围９�/span>0-300mm＋�/span>分辨玆�/span>:0.1mm（选配（�/span>

直线传感器：500mm＋�/span>测量范围９�/span>0-500mm＋�/span>分辨玆�/span>:0.1mm（选配（�/span>

直线传感器：1000mm＋�/span>测量范围９�/span>0-1000mm＋�/span>分辨玆�/span>:0.1mm（选配（�/span>

激光传感器测量范围９�/span>0-300mm，分辨率９�/span>0.1mm（选配（�/span>

9.线圈电流测量范围９�/span>0｝�/span>40A,最小分辨率９�/span>0.01A、�/span>

10－�/span>仪器电源９�/span>AC/DC220V±10%：�/span>50Hz±2%

11－�/span>冄�/span>触发电源９�/span>输出DC15｝�/span>260V连续可调

输出电流９�/span>220V电压以下�20A（短时）

12.外触发：触发电压AC/DC10V｝�/span>300V，电流：�120A(短时)

13.隔离开关测量范围：

⑴、电压输出：DC15｝�/span>260V（可调）：�/span>

⑵、电源输出时间：0.01-20秒（可设置）：�/span>

⑶、断口信号最大采集时间为200秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

14－�/span>主机体积９�/span>380×280×170mm

15－�/span>使用环境９�/span> -20℃~+50ℂ�/span>

16－�/span>相对湿度９�/span>≣�span style="font-family:Calibri">90%
