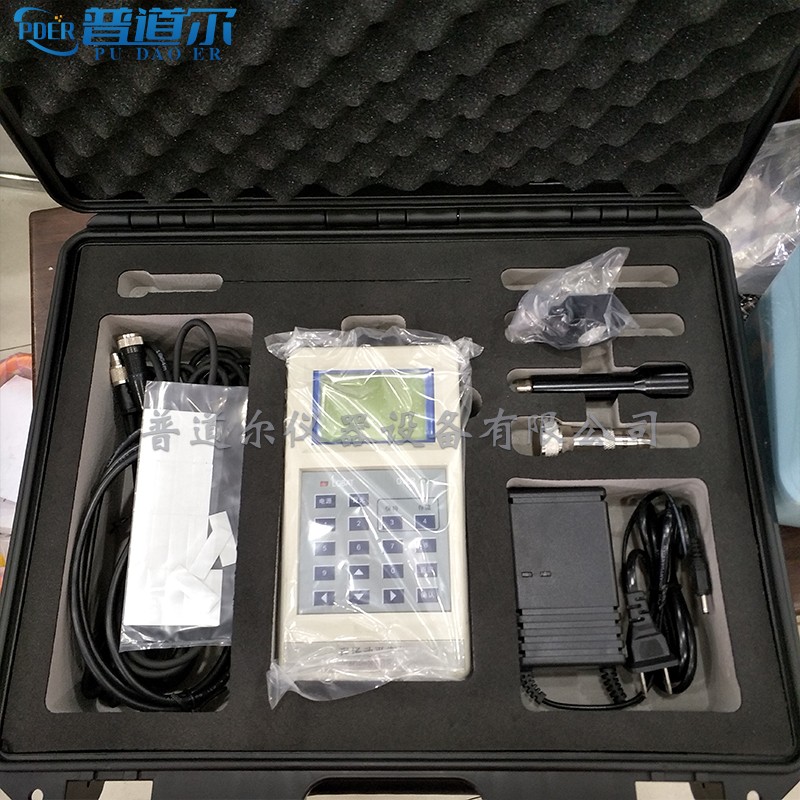

普道尔HG-3538A现场动平衡仪（A单面/配置1个振动加速度传感器）

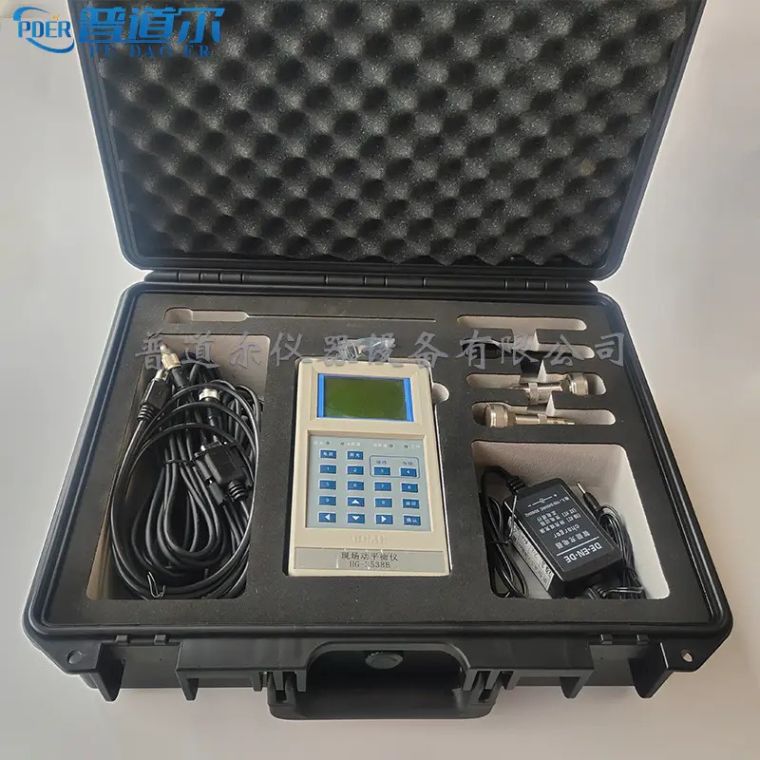

普道尔HG-3538B现场动平衡仪（B双面/配置2个振动加速度传感器）

HG3838手持弎�/span>现场动平衠�/span>�?/span>是工矿企业应用极为广泛的实用技术。利用现场动平衡技术可以在不改变设备原有安装条件的基础上，利用很短的时间解决设备转子或轴系动平�?*的故障，从而大大节省拆卸、运输、安装、维修的费用，进而为企业带来明显的经济效益、�/span>HG-3538系列的动平衡系统都可以在现场迅速判断设备运行状态，分析出设备是否存在动平衡故障。如果存在，则可以利用系统提供的试重法或影响系数法进行动平衡校正，系统将自动解算出加（减）配重的质量大小和角度。许多情况下，一次动平衡校正就可以去除转子（轴系（�/span>90%以上的不平衡量、�/span>

向导式动平衡功能：软件根据测量数据快速解算出配重质量及其角度，提供了完全向导式的动平衡功能，操作者只要按向导进行就可以轻松完成动平衡校正。矢量分解：对解算出的平衡质量进行合理的矢量分解，以满足现场安装的客观要汁�/span>＋�/span>平衡方法：试重法和影响系数法；振动测量精度：±5＄�/span>转速测量范围：60｝�/span>20000r/min转速测量精度：± 1‰� 1个字� 示：全中文界靡�/span>、�/span>

一.HG-3538现场动平衡仪系统组成及功能：系统主要由大容量数据采集器、传感器及动平衡软件组成、�/span>

1、振�?/span>９�/span>(1)有效振动频带９�/span>5Hz–�/span>1KHz

(2)被测振动状态参量：

①速度信号有效� ＇�/span>Vrms（�/span>

②位移信号峰峰� ＇�/span>Dp-p（�/span>

②�/span>(1/2)X�?/span>1X�?/span>2X�?/span>3X转频处速度信号幅值谱

③�/span>(1/2)X�?/span>1X�?/span>2X�?/span>3X转频处位移信号幅值谱

(3)测量精度：°�/span>5%±2个字

(4)振动状态量测量显示范围９�/span>

①速度信号９�/span>0.01–�/span>204.69mm/s

②位移信号：0.1–�/span>2046.9μm

2、转逞�/span>９�/span>(1)测量范围９�/span>300–�/span>20000rpm(2)测量精度：°�/span>0.2%±1个字

3、体积：HG-3538A/HG-3538B 185×100×45(mm3)

4、主机重量：HG-3538A/HG-3538B 630g

5、工作环境：温度0oC--50oC，湿度低亍�/span>90%RH

二、产品功胼�/span>

1、故障分枏�/span>：通过本仪器的振动状态参量测量和倍频点幅值分析，可诊断出不平衡是否为被检测设备发生故障的根本原因、�/span>

2、动平衡９�/span>本仪器可使用下列两种方法进行动平衡：①试重法②影响系数法

其中，影响系数法所需要的影响系数既可手动输入也可从上佌�/span>PC机下载、�/span>

3、进度记必�/span>：在使用本仪器做平衡时，操作人员可在任意进度时关机或着退出动平衡操作。只要每次使用同一种动平衡方法重新进入动平衡操作，仪器就能自动恢复到上次关机或退出时对相应地址转子所做动平衡的进度位置，而不必重新从进度开始、�/span>

4、数据存�?/span>９�/span>本仪器的存储空间可重复覆盖使用，不需要专门的删除功能。可保存100＇�/span>0｝�/span>99）组平衡数据，数据保存时间可长达数年、�/span>

5、矢量分觢�/span>：由于转子结构的原因，或许不能够将校正质量安置在动平衡解算所指向位置，使用本仪器可将得出的校正质量按实际要求进行矢量分解，将分解后的校正质量安置在其相应位置上即可、�/span>

6、数据回攽�/span>：用户可随时通过数据回放功能查看已存储的各组动平衡数据、�/span>

7、数据通讯９�/span>本仪器可通过仪器自带的专用通讯线与上位PC机的RS-232串行通讯接口相连，进行数据传输、�/span>

＇�/span>1）发送数�?/span>９�/span>可随时将做完的平衡数据传送到上位PC机，作为设备历史数据进行统一管理，并可据此打印出平衡报表、�/span>

＇�/span>2）接受数�?/span>９�/span>本仪器可接受从上佌�/span>PC机下载的该设备的系统系数，以便使用影响系数法为该设备做动平衡、�/span>

�?nbsp;振动分析：由计算机、计算机软件与采集箱组成的采集系统实时采集设备振动信号，并提供了时域波形、频谱图、相关分析、概率分析、轴心轨迹、时间三维谱等分析方法。通过这些分析手段可以判断设备状态是否良好、或诊断设备存在何种故障，从而避免盲目地进行动平衡校正、�/span>

�?nbsp;试重估算：根据输入的转子资料自动估算出合理的动平衡试重质量，并可给出动平衡效果的结论、�/span>

�?nbsp;存储：大亍�/span>100M

�?nbsp;体积９�/span>212×195×50(mm)（采集器（�/span>

�?nbsp;重量９�/span>1700g（采集器（�/span>

�?nbsp;单面转子试重法一次平衡报呉�/span>

丈�/span>.系统特点

1、支�?/span>WINDOWS98环境，在其它WIHDOWS中文环境下使

用亦可获得满意的效果、�/span>

2、标凅�/span>WINDOWS风格用户接口，美观、友好，支持键盘及鼠

鼠两种操作方式、�/span>

3、采用下拉式全中文主菜单，操作简单、使用方便、�/span>

4、系统运行时提示信息丰富，并提供中文在线帮助、�/span>

5、系统安装操作简便、直观，安装速度快、�/span>

6、具有串行通讯功能，可不�/span>HG-3538动平衡数据采集器进行串行通讯，同时自动生成相应数据文件、�/span>

7、提供给用户完善的设备管理系统，可轻松完成添加、查询、修改、删除及打印操作、�/span>

8、供完备的测点信息管理功能，可方便地完成测点及其盷�/span>关信息的建立、查询、编辑、删除、打印等功能
