--静态、常规显微镜+CCD+分析软件

一、产品简今�/strong>９�/span>

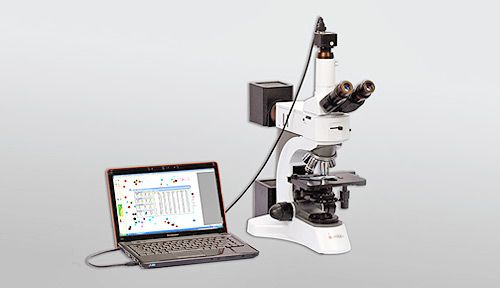

BT-1600图像颗粒分析系统包括光学显微镜、数字CCD摄像头、图像处理与分析软件、电脑、打印机等部分组成。它是将传统的显微测量方法与现代的图像处理技术结合的产物。它的基本工作流程是通过专用数字摄像机将显微镜的图像拍摄下来；通过USB数据传输方式将颗粒图像传输到电脑中；通过专门的颗粒图像分析软件对图像进行处理与分析；通过显示器和打印机输出分析结果。本系统具有直观、形象、准确、测试范围宽以及自动识别、自动统计、自动标定等特点，不仅可以用来观察颗粒形貌，还可以得到粒度分布、平均长径比以及长径比分布等，为科研、生产领域增添了一种新的粒度测试手段、�/span>

二、主要技术指标与性能９�/strong>

项目	性能指标	项目	性能指标
测量范围	1-3000微米	显微镛�/span>	国产/尼康/金相
重复性误�?/span>	�?%	标尺刻度	10 微米
最大放大倍数	4000倌�/span>	分析项目	粒度、长径比、圆形度分布及单体颗粒和颗粒羣�/span>
最高分辨率	0.1微米	自动分割速度	<1科�/span>
数字摄像�?CCD)	500万象紟�/span>	分割成功玆�/span>	>93%

三、主要应用领域：(观察粒形、分析粒度、监测大颗粒)

1、磨料：如碳化硅、刚玉、金刚石、石榴石等�?、电池材料：球形石墨粉等�?、金属粉：如球形铝粉、铅锡合金粉、其它雾化金属粉�?、非金属粉：如玻璃珠、聚苯乙烯等�?、针状粉：如硅灰石等�?、生物制剂：如细胞�?、食品：如牛奶、面粉等�?、其他：如科研、教学等、�/span>

四、测试原理：

1、标定方法：用显微镜专用标准刻度尺直接标定每个像素的尺寸，再根据每个颗粒图像面积所占的像素多少来度量颗粒的大小，以微米为单位、�strong>2、测试原理：通过对颗粒数量和每个颗粒所包含的像素数量的统计，计算出每个颗粒的等圆面积和等球体积，从而得到颗粒的等圆面积直径、等球体积直径以及长径比等。为计算方便，BT-1600图像颗粒分析仪是�?00个像素为一个计量单位的。下表为不同的物镜放大倍数情况�?00像素所对应的粒径值、�/span>

序号	物镜放大倍数	像素	粒径(微米)	备注
1	4倌�/span>	100	250	100像素对应的粒径以标定值为准、�/span>
2	10倌�/span>	100	100
3	40倌�/span>	100	25
4	100倌�/span>	100	10

五、软件功能举例：

强大的图像处理功胼�/strong>９�/span> (所有处理均在本软件下完成，无须借助其他图像处理软件)		图像分析９�/span> (可以得出粒度分布、长径比及分布、球形度及分布、最大颗粒等)
