+ 采用DDS技术，200MHz最高输出频玆/span>
+ 1.25GSa/s最高采样率，频率分辨率1μHz
+ 14 bits垂直分辨率，可?6bits
+ 丰富的波形输出：6种基本波形，内置sinc、指数上升、指数下降?/span>心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种
+ 丰富的调制功能：AM、FM、PM、PWM、FSK?FSK?FSK?/span>PSK、OSK、ASK、BPSK、Sweep、Burst
+ 内置7位高精度频率计，频率范围100mHz 200MHz
+ 支持SCPI通信功能、labview 通信功能
+ 8英寸(800*600)高分辨率TFT液晶显示,可配置多点触控电容屏＋/span>
支持通过触摸操作快速调节波形参数以及通过可触摸编辑任意波彡/span>
技术参?/strong>
| 型号 |
NDG202 |
| 通道 |
双通道(独立等效) |
| 带宽 |
200MHz |
| 实时采样玆/span> |
1.25GSa/s |
| 泡/strong>彡/strong> |
| 标准波形 |
正弦波、方波、脉冲波、锯齿波、噪声、谐泡/span> |
| 任意波形 |
sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种 |
| 频率特?/strong>(频率分辨?μHz?0位有效数? |
| 正弦泡/span> |
1μHz-200MHz |
| 方波 |
1μHz 50MHz |
| 脉冲泡/span> |
1μHz 25MHz |
| 锯齿泡/span> |
1μHz 5MHz |
| 噪声 |
120MHz (-3dB，典型? |
| 任意泡/span> |
1μHz ?0MHz |
| 稳定?/span> |
±1ppm, 0℃至40 ，相噪≤-115dbc/Hz(典型? |
| 正波波频谱纯?/strong> |
谐波失真
典型(0dB) |
DC 1MHz?lt;-65dBc
1MHz 10MHz?lt;-60dBc
10MHz 120MHz?lt;-50dBc
120MHz 200MHz?lt;-45dBc |
| 总谐波失眞/span> |
?.05 %, 10 Hz to 20 kHz, 1 Vpp |
| 寄生信号(非谐波，典型0dB) |
?0MHz?lt;-70dBc
>10MHz?lt;-70dBc + 6dB/ 倍频稊/span> |
| 相位噪声 |
典型(0dBm?0kHz 偏移)
10MHz：≤-110dBc/Hz |
| 方波 |
| 上升时间/下降时间 |
<6ns |
| 过冲 |
< 3% |
| 占空毓/span> |
50.0%(固定) |
| 抖动 |
300ps + 100ppm |
| 脉冲泡/strong> |
|
| 周期(脉宽 |
12ns 1000000s |
| 上升/下降沾/span> |
?ns |
| 过冲 |
< 3% |
| 抖动 |
300ps + 100ppm |
| 锯齿泡/strong> |
| 线性度 |
< 峰值输出的0.1%(典型? kHz? Vpp，对称?0%) |
| 对称?/span> |
0% 100% |
| 任意泡/strong> |
| 带宽 |
120M |
| 采样玆/span> |
1.25GSa/s |
| 最小上?下降时间 |
<7ns |
| 抖动 |
3ns |
| 谐波输出次数 |
?6 |
| 谐波类型 |
奇次、偶次、顺序、自定义 |
| 谐波幅度 |
各次谐波幅度均可设置 |
| 谐波相位 |
各次谐波相位均可设置 |
| 幅值特?/strong> |
| 输出幅度(高阻) |
2mVpp 20Vpp( 40MHz)?mVpp 10Vpp (?0MHz)
2mVpp 5Vpp(?20MHz)?mVpp 2Vpp(?50MHz) |
| 输出幅度(50Ω) |
1mVpp 10Vpp( 40MHz)?mVpp 5Vpp (?0MHz)
1mVpp 2.5Vpp(?20MHz)?mVpp 1Vpp(?50MHz) |
| 幅度分辨玆/span> |
1mVpp or 4digits |
直流偏移范围
(AD+DC) |
±5V(50Ω)、?0V(高阻) |
| 直流偏移分辨玆/span> |
1mV or 4digits |
| 输出阻抗 |
50Ω典型倻/span> |
| 准确?/span> |
±(1% of setting + 1 mVpp) (典型?kHz sine, 0V offset) |
| 单位 |
Vpp, Vrms, dBm |
| 调制特?/strong> |
| 调制方式 |

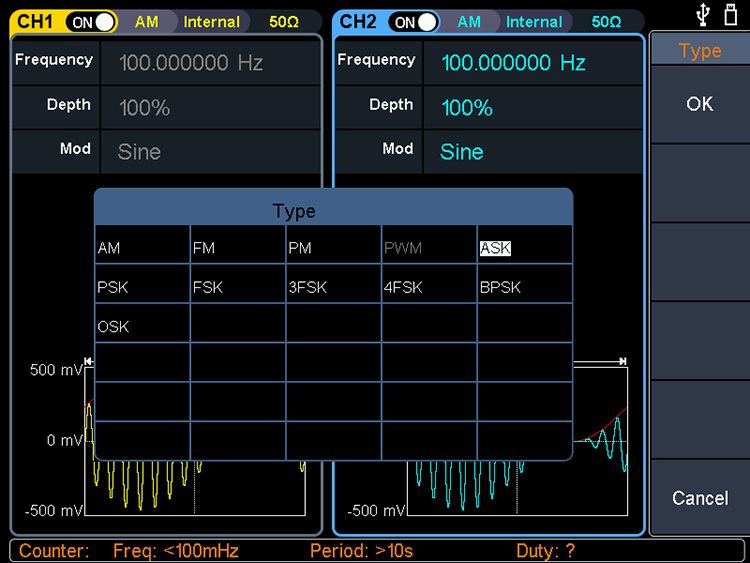

AM、FM、PM、PWM、FSK?FSK?FSK、PSK、OSK、ASK、BPSK、Sweep、Burst |
| AM |
| 载波 |
正弦波、方波、锯齿波、任意波(DC除外) |
| 溏/span> |
内部或外?/span> |
| 调制泡/span> |
正弦波、矩形波、锯齿波、白噪声、任意波彡/span> |
| 调制深度 |
0.0% 100.0% |
| 调制频率 |
2 mHz ?00 kHz |
| FM |
| 载波 |
正弦波、方波、锯齿波、任意波(DC除外) |
| 溏/span> |
内部或外?/span> |
| 调制泡/span> |
正弦波、矩形波、锯齿波、白噪声、任意波彡/span> |
| 调制频率 |
2 mHz ?00 kHz |
| PM |
| 载波 |
正弦波、方波、锯齿波、任意波(DC除外) |
| 溏/span> |
内部或外?/span> |
| 调制泡/span> |
正弦波、矩形波、锯齿波、白噪声、任意波彡/span> |
| 相偏 |
0°?80° |
| 调制频率 |
2 mHz ?00 kHz |
| ASK |
| 载波 |
正弦波、方波、锯齿波、任意波(DC除外) |
| 溏/span> |
内部或外?/span> |
| 调制泡/span> |
50% 方波 |
| 控键频率 |
2 mHz 1MHz |
| FSK/3FSK/4FSK |
| 载波 |
正弦波、方波、锯齿波、任意波(DC除外) |
| 溏/span> |
内部 |
| 调制泡/span> |
50% 方波 |
| 控键频率 |
2 mHz 1MHz |
| PSK |
| 载波 |
正弦波、方波、锯齿波、任意波(DC除外) |
| 溏/span> |
内部或外?/span> |
| 调制泡/span> |
50% 方波 |
| 控键频率 |
2 mHz 1MHz |
| BPSK |
| 载波 |
正弦波、方波、锯齿波、任意波(DC除外) |
| 溏/span> |
内部 |
| 调制泡/span> |
50% 方波 |
| 控键频率 |
2 mHz 1MHz |
| OSK |
| 载波 |
正弦波、方波、锯齿波、任意波(DC除外) |
| 溏/span> |
内部 |
| 震荡时间 |
50% 方波 |
| 键控频率 |
2 mHz 1MHz |
| PWM |
| 载波 |
正弦波、方波、锯齿波、任意波(DC除外) |
| 溏/span> |
内部或外?/span> |
| 调制泡/span> |
正弦波、矩形波、锯齿波、白噪声、任意波彡/span> |
| 宽度偏差 |
0?9% |
| 调制频率 |
2 mHz ?00 kHz |
| 脉冲?Burst)特?/strong> |
| 载波 |
正弦波，矩形波，锯齿波，脉冲波和任意?DC除外) |
| 载波频率 |
2mHz 100MHz |
| 脉冲技?/span> |
1 50,000个周期，无限，门?/span> |
| 起始/停止相位 |
0° ?60° |
| 内部周期 |
10 ns 500 s |
| 门控溏/span> |
外部触发 |
| 扫频特?/strong> |
| 载波 |
正弦波、方波、锯齿波、任意波(DC除外) |
| 类型 |
支持线?对数/步进扫频 |
| 方向 |
?上/span> |
| 起始/停止频率 |
1uHz-200MHz |
| 扫描时间 |
1 ms to 500 s ± 0.1% |
| 触发溏/span> |
内部、外部、手?/span> |
| 频率讠/strong> |
| 测量功能 |
频率、周期、正负脉冲宽、占空比 |
| 频率范围 |
100mHz 200MHz |
| 频率分辨玆/span> |
7佌/span> |
| 输入/输出 |
| 显示 |
8 (800x600) 高分辨率TFT液晶显示 |
| 模式 |
外部调制
外部触发
外部参考时钞/span> |
| 标准接口 |
USB Host, USB Device(支持USB-TMC),LAN |
| 机械规格 |
| 尺寸 |
340mm x 177mm x 90mm |
| 重量 |
?.5公斤 |
具体参数可根据需求定制，说明书如有更新不再另行通知、/span>
