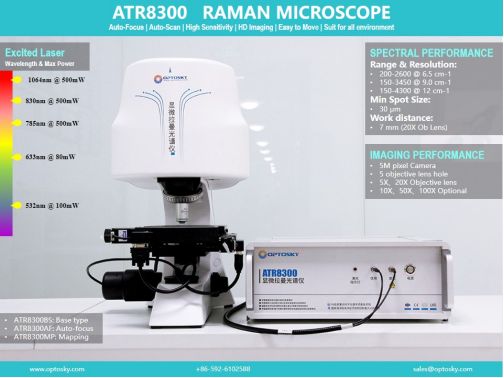

显微拉曼光谱+原子力显微镜一体机 |
ATRA8300 |
综合概述
本仪器是一台整合了原子力显微镜（AFM，Atomic Force Microscope）、光学显微镜与激光拉曼光谱仪的先进设备，是三者技术的无缝结合。可以分别利用原子力显微镜和拉曼光谱仪对纳米材料表面形貌、颗粒度、粗糙度和拉曼光谱性能进行表征、分析，从而对样品提供更加全面的信息，同时可以提供锐利的显微图像。这样的集成，能让用户提高工作效率，将更多的时间用于数据采集和分析，而无需为繁琐的仪器操作而苦恼，真正实现样品的原位检测分析。ATRA8300系列将显微镜及拉曼光谱仪两者的优点结合。显微拉曼检测平台使得“所见即所测”成为可能，可视化的精确定位拉曼检测平台，使得观测者可以检测样品上不同表面状态的拉曼信号，并可在计算机上同步显示所检测位置的微区形态，极大便利了拉曼微区检测、/p>
ATRA8300配备专门为拉曼系统设计的物镜，使得激光光斑接近衍射极限，再通过500万相机将焦点信息准确直观的显示在电脑上。克服了普通的拉曼系统中收集拉曼信号的焦面稍高于或稍低于实?*焦面的问题，从而提高拉曼光谱质量、/p>
ATRA8300无光路切换运动部件，所有光学部件均固态装配，工作非常稳定，实现了仪器?*地解决了相机成像时光路的损失，实现了相机成像与拉曼信号收集的分离，从而得?*的信号强度、/p>
同时，ATRA8300使用专门为显微拉曼系统优化的高性能拉曼，无论是灵敏度，信噪比，稳定性等，都是行?*水平，为拉曼研究提供了强有力的保際/p>
型号 |
功能特征 |
ATRA8300BS |
显微拉曼+原子力一体机，基础型（Base（/p> |
ATRA8300AF |
自动对焦（Auto Focus（/p> |
ATRA8300MP |
Mapping型（最高配置、自动对焦、自动扫描型（/p> |
产品特点
l 多功能：显微原子力、显微拉曼、显微成像；
l 同时具备光学二维测量和原子力显微镜三维测量功胼/p>
l 激光检测头和样品扫描台集成一体，结构非常稳定，抗干扰性强
l 精密探针定位装置，激光光斑对准调节非常简侾/p>
l 单轴驱动样品自动垂直接近探针，使针尖垂直于样品扫揎/p>
l 马达控制加压电陶瓷自动探测的智能进针方式，保护探针及样品
l 超高倍光学定位系统，实现探针和样品扫描区域精确定佌/p>
l 集成扫描器非线性校正用户编辑器，纳米表征和测量精度优于 98%
l 全自动拉曼实验，自动对焦，自动扫描；
l 超高灵敏度，性噪?gt;6000:1
l 真共焦，保证更精准的拉曼图像
l 独有的软件控制切换光?/p>
l 快速定位，迅速找到焦点位?/p>
l 高质量物镜，光斑微米?/p>
l 500万相机，图像清晰精准
l 激发波长：532?33?85?30?064nm可逈/p>
l USB2.0接口直连电脑
应用领域
l 纳米粒子与新材料
l 高校、科研院所
l 生物科学
l 法医学鉴宙/p>
型号 |
功能特征 |
ATRA8300BS |
基础型（Base（/p> |
ATRA8300AF |
自动对焦（Auto Focus（/p> |
ATRA8300MP |
Mapping型（自动对焦、自动扫描型（/p> |
型号 |
激发波镾sup>*1/nm |
功率/mW |
波数范围/cm-1 |
分辨玆sup>*2/cm-1 |
ATRA8300-532 |
532 |
100 |
200?700 |
7-12 |
ATRA8300-633 |
633 |
50 |
200?500 |
4-6 |
ATRA8300-785-27 |
785 |
600 |
250?700 |
4-6 |
ATRA8300-785-35 |
200?500 |
6-8 |
ATRA8300-785-43 |
785 |
600 |
200?300 |
8-11 |
ATRA8300-1064 |
1064 |
600 |
200?600 |
12-15 |
ATRA8300-1064 |
1064 |
600 |
200?500 |
15-20 |
注： *1 其他波长可定刵/p> *2 光谱仪采用窄狭缝，可以有效提升拉曼光谱的分辨率，但是会降低仪器的灵敏度，因此如需要高分辨率仪器，请在下单时说明；奥谱天成的光谱仪为自主研发生产，因此可以进行定制生产，提供各种波数范围和分辨率的拉曼光谱仪，此处由于篇幅有限，不一一列举，如有需要，请咨询我司的销售工程师、/p> |
举例：实际最后型号编码为９strong>ATRA8300MP-785-35

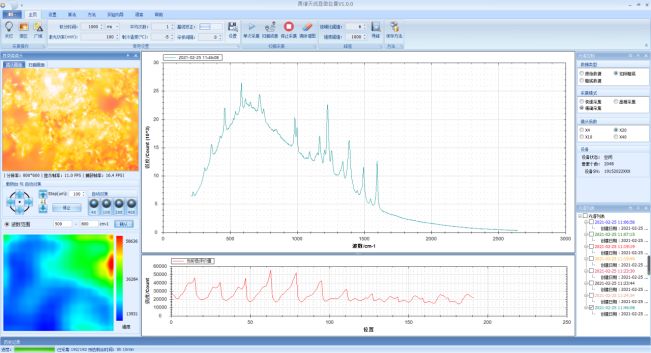

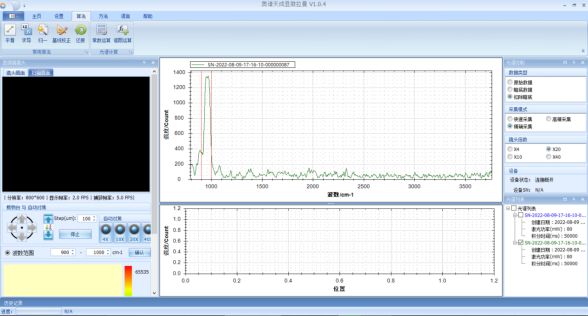

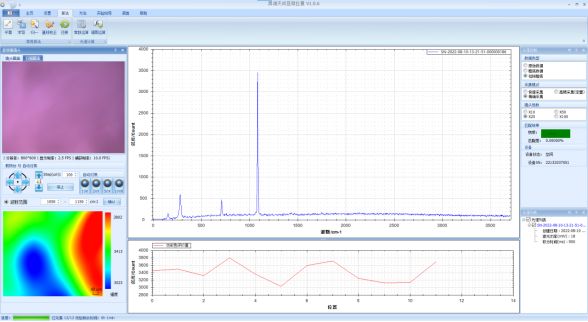

1.操作软件界面
2、光学性能
ATRA8300测试单晶硅的谱图
ATRA8300测试单晶硅拉曼光谱图的二阶峰局部放大图
ATRA8300测试单晶硅的谱图（基线矫正后（/p>
ATRA8300测试单晶硅拉曼光谱图的二阶峰局部放大图
