详细技术参?/p>
TL1700-1400管式炈/p> |
型号 |
TL1700-1400-C-I |
TL1700-1400-C-III |
功率 |
8KW |
12KW |
炉管尺寸 |
Dia 60(OD) X1250mm |
Dia 100(OD) X1250mm |
外形尺（LXDXH（/p> |
1300X500X800 |
1300X550X850 |
电源电压 |
220V /380V |
相数 |
单相 |
加热元件 |
温区一 1800型硅钼棒 温区二：硅碳棑/p> |
控制方式 |
采用宇电程序控温仪表（标配） 1?0段程序控温智能PID调节、/p> 2、具有过温保 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超?720度或热电偶烧断时＋/p> 主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）、/p> 3、带?85 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升、/p> 5、仪表具有温度自整定的功胼/p>
（更换进口仪表，需要另外付费，选购（/p>

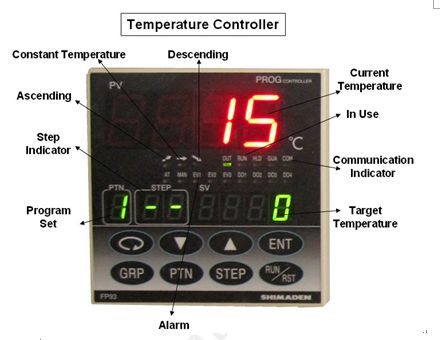

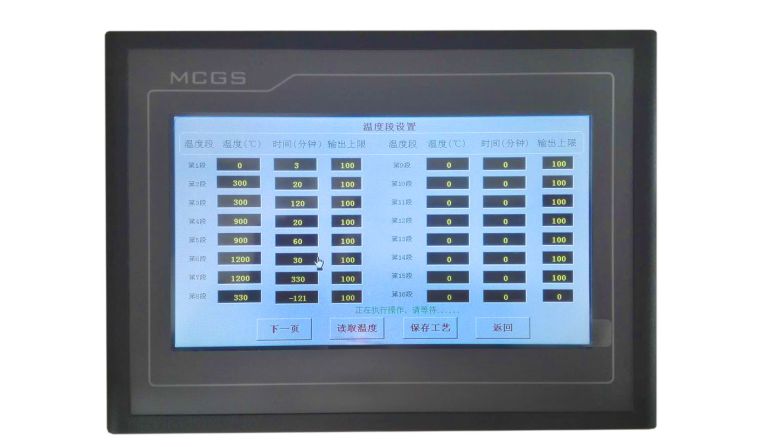

FP93控温仪表 欧陆仪表 触摸屏仪?/p> （日本岛电） |
控温模式 |
智能PID |
断偶保护和显礹/p> |
月/p> |
过温保护 |
月/p> |
过流保护 |
月/p> |
控制精度 |
+/- 1 ℂ/p> |
触发?/p> |
移相触发 |
电器 |
浙江正泰 |
可控硄/p> |
106/16E 德国西门庶/p> |
最高温?/p> |
温区一?700 温区二：1400 ℂ/p> |
额定温度 |
温区一?600 温区二：1350 ℂ/p> |
升温速率 |
?0 ? Min （可根据要求修改（/p> |
推荐升温速率 |
?0? Min |
热电偶型叶/p> |
温区一：B 温区二：S垊/p> |
加热段长?/p> |
温区一?00mm 温区二：260 mm |
电器认证 |
|
四周表面温度 |
?5ℂ/p> |
阀门和法兰 |
|

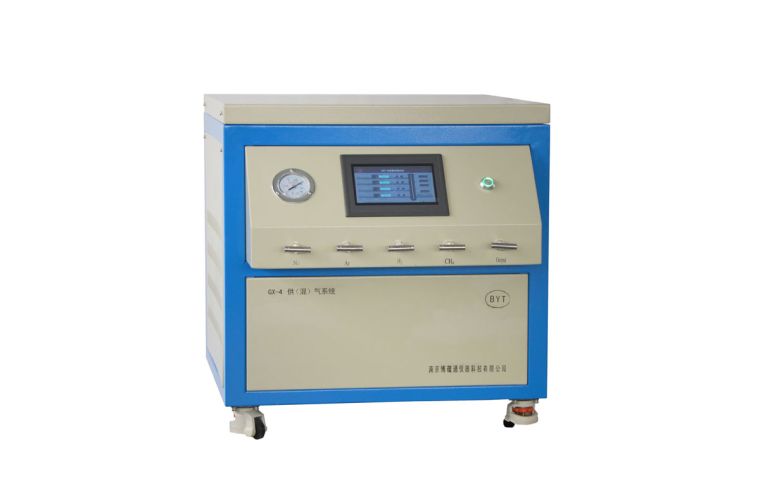

GX供气系统主要参数
|

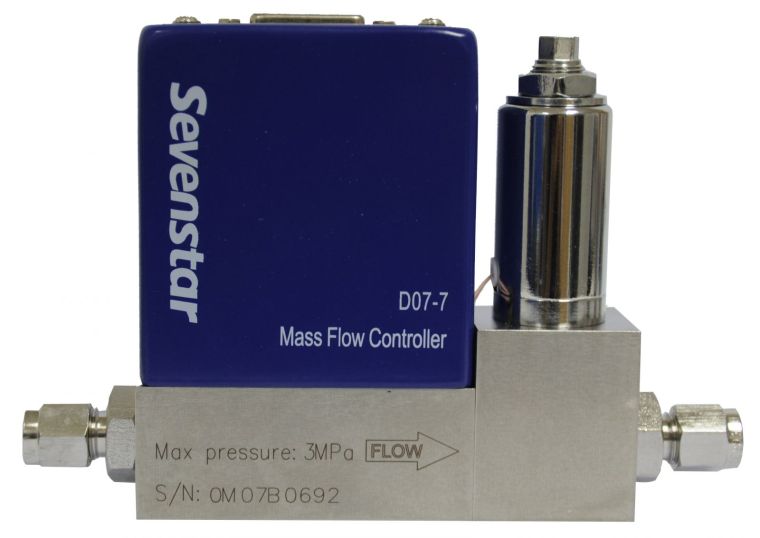

质量流量讠/p>
|
量程和气佒/p> |
5?0?0?0?0?00?00?00?00SCCM?????0SLM （你可以任意选择以上量程和所通气体的类型（/p> |
耐压 |
3MP |
流量控制精度 |
1.0%F.S |
最大工作（使用）压劚/p> |
0.3MPa |
线?/p> |
0.5%F.S. |
重复精度 |
0.2% F.S |
路数 |
1 ??????? 路（可任意选择几路（/p> |
接头类型 |
双卡套不锈钢接头 |
系统工作压力范围 |
0.1?.5 MPa |
工作温度 |
5-45ℂ/p> |
压力真空表表 |
-0.1?.15MPa 0.01MPa/栻/p> |
静态混气室 |
Dia50 X 400MM |
接口 |
Dia6 / 1/4“/p> |

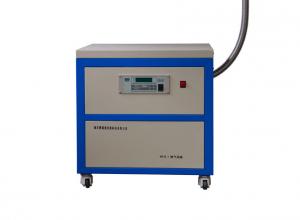

VS-0.1抽气系统
方案一或方案二任选一?/p> |
电源 |
220V |
尺寸 |
650X650X600 / 650X650X300 |
波纹箠/p> |
KF25X1000mm |
用该系统抽炉管真空度可达 |
10-1Pa |
真空挡板阀 |
KF25 |

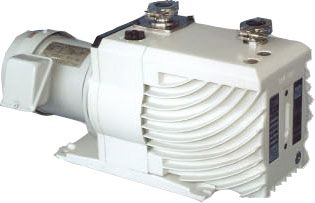

VRD-8真空泴/p> 方案一 |
型号 |
VRD-8 |
极限分压弹/p> |
5X10-2Pa |
进排气接叢/p> |
KF25 |
电机转逞/p> |
1440RPM |
抽气速率 |
2.2L/S |
电机功率 |
0.4KW |

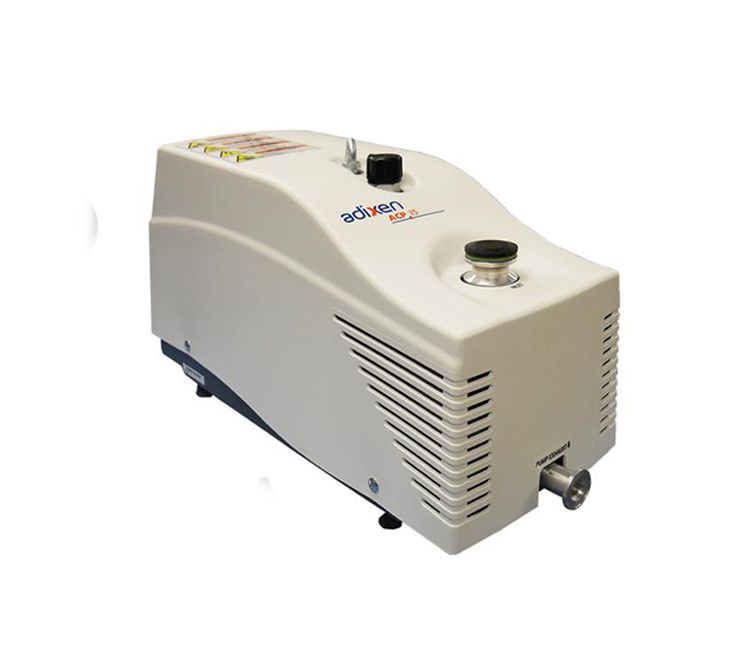

Preiffer ACP15无油多级罗茨泴/p> 方案事/p> |
型号 |
ACP15 |
| 电源 |
AC100-240 50/60HZ |
| 功率 |
450W |
| 重量 |
25KG |
| 最高氦气漏玆/td> |
5 10-8 Pa m3/s |
| 抽气速率 |
14 m3/h |
| 极限压强 |
0.02Torr |
| 进、排气接叢/td> |
KF25 |
电阻真空讠img src="//www.vuestras.com/data/daily/2021/11/22/160440_632752_pro_auto_1049011.jpg" width="114" height="50" /> （方案一（/p> |
型号 |
ZDR-1 |
功率 |
25W |
真空度测量范図/p> |
0.1-105Pa |
电阻硄/p> |
ZJ-52T |

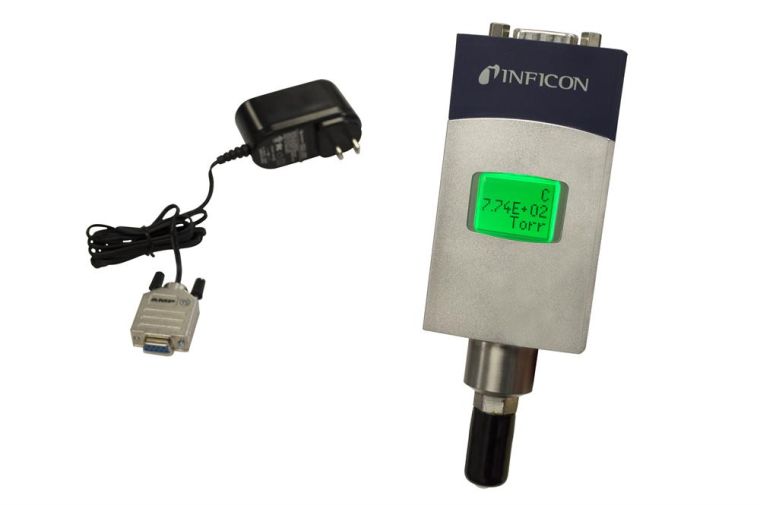

瑞典（INFICON）皮拉尼陶瓷电容真空 （方案二（/p>
|
型号 |
PCG554 |
输入电压 |
24V 1A DC（配?20V变压器） |
真空计接叢/p> |
KF16 |
数字显示 |
数字显示（屏幕尺寸为20x14mm），其数据显示单位为torr |
产品尺寸 |
46mm28mm126mm ( L x W x H) |
重量 |
5 lbs |
检测气佒/p> |
可检测各种气体，包括混合气体，测量精确、重复性好、/p> |
是否防腐 |
防腐 |
响应时间 |
?0ms |
测量范围 |
3.8x10-5 -1125 Torr. |
分子泵机组（选购（/p>
（方案一或方案二任选一个） |
机组输入电压 |
380V /220V |
波纹箠/p> |
KF40X1000 |
真空挡板阀 |
KF40 |
机箱尺寸 |
600X600X600 |
分子泴/p>
（方案一（/p> |
分子泵型叶/p> |
FJ620 |
输入电压 |
380V |
分子泵进气口法兰 |
DN160 |
分子泵抽气速率L/S（对空气（/p> |
600 |
分子泵极限压强（Pa) |
610-7 |
冷却方式 |
水冷 |
冷却水压（MPa（/p> |
0.1-0.2 |
冷却水温?/p> |
<25ℂ/p> |
环境温度 |
0?0ℂ/p> |
建议启东压强 |
<100pa |
分子泵前级真空TRP-24 (FJ620分子泵必须要配此前级? （方案二（/p>
|
功率 |
0.75KW |
电压 |
380V |
转逞/p> |
1450rpm |
进气口径 |
KF25/KF40 |
前机泵抽气速率（L/S（/p> |
6 |
极限压强 |
4X10-2Pa |
德国Pfeiffer真空泵（方案二） |
电压 |
220V |
功率 |
110W |
抽气接口 |
KF40 |
重量 |
150KG |
前机泵抽逞/p> |
0.9m3/ h |
抽气速率（N2（/p> |
33L/S |
复合真空讠/p>
|
复合真空计型叶/p> |
ZDF |
电源 |
220V 55W |
控制精度 |
1% |
真空计测量范図/p> |
10-5-105Pa |
保修朞/p>
一年保修，终身技术支?/p>
特别提示?.耗材部分如加热元件，炉管，样品坩埚等不在保修期内、/p>
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内、/p>
注意事项
1.炉管内气压不可高?.02MPa
2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当使用的炉管为刚玉管时，炉体温度高于1500℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当
4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲出/p>
5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大?.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）
6.不要在氧化铝管中使用石墨坩埚
7.MoSi2加热元件不得长时间在在低温下(400?700?使用,否则将可能损坏加热元仵/p>
详细描述
CVD系统由供气系?双温区管式炉+抽气系统组成 ，最高温度可以达?200度?400度?600度?700度，加热区间可以是单温区、双温区、三温区等，极限真空可以达到10-3Pa，供气系统是流量调节可以是质子流量计或浮子流量计，混气路数可以是2路?路?路?路相混合、/p>

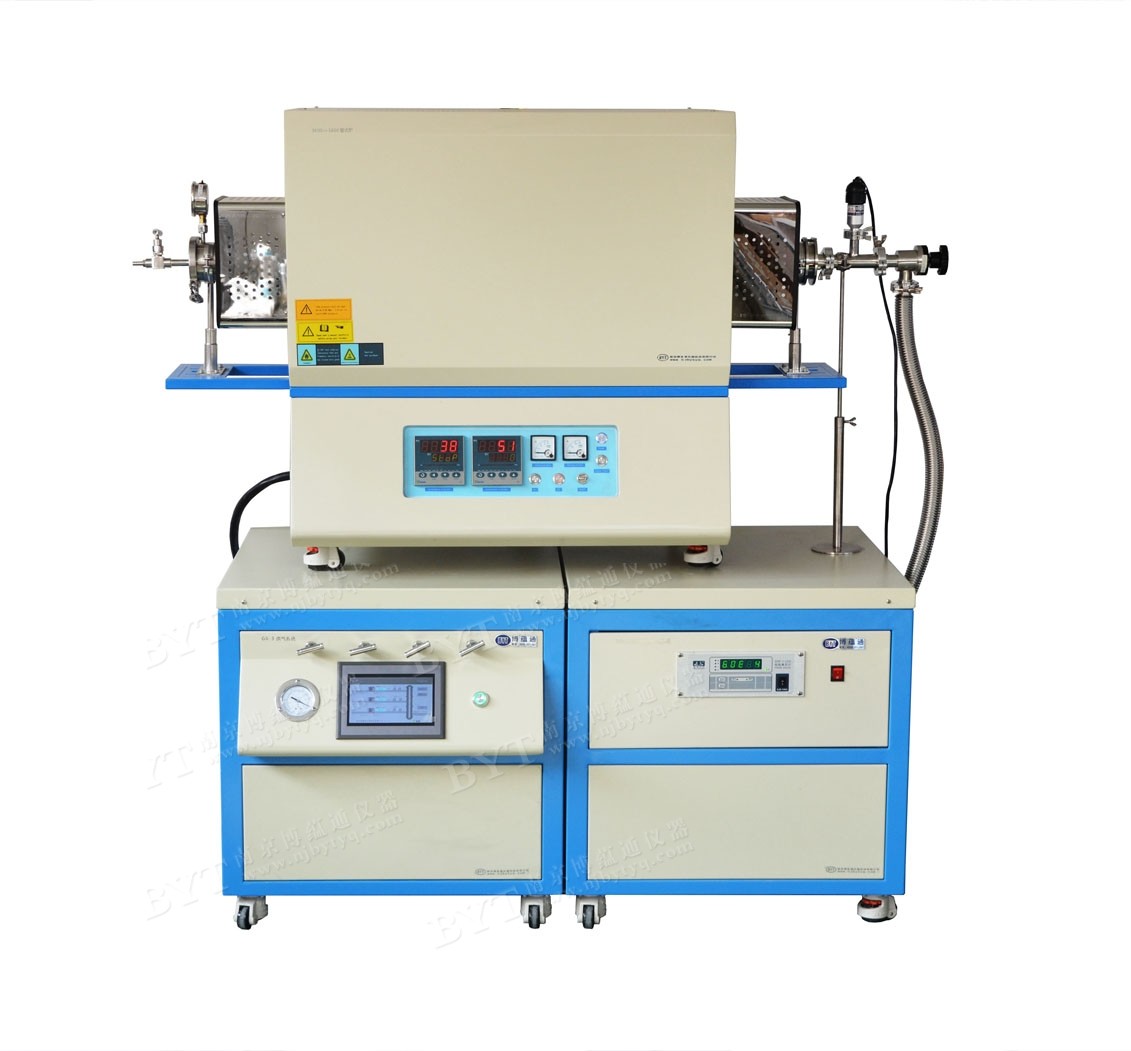

这款CVD系统是由8路供气系?TL1700-1400双温区管式炉+真空系统组成
TL1700-1400 双温区管式炉:
这款管式炉以1800型硅钼棒和硅碳棒为加热元件，有两个加热区，采用双层壳体结构和宇电控温仪表，每个加热区能进?0段程序控温，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，炉管两端装有不锈钢法兰，不锈钢法兰上安装有气嘴、阀门和压力表，抽真空时真空度能够达?0-3Pa，该炉为卧式，两个温区可以独立控制、设置不同的温度，使用方便，操作简单，该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产?、/p>

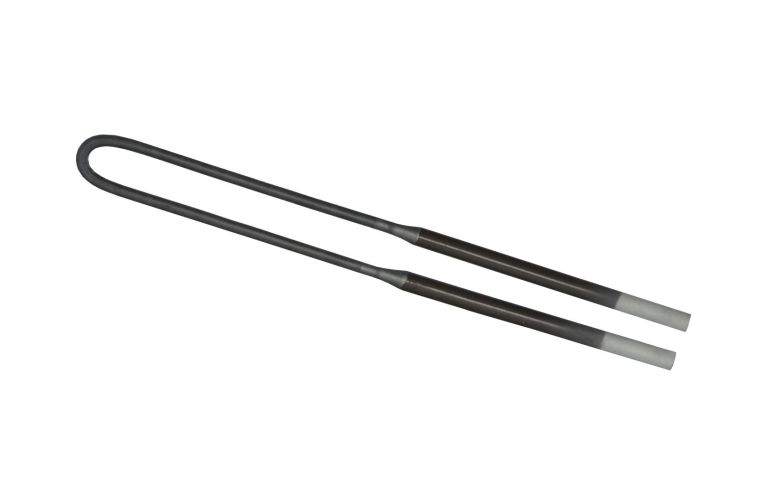

1、加热元仵/p>
?）、硅钼棒的热端粗度D1?mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低，使用寿命长、/p>
?）、采用的是热弯技术，电阻均匀，使用寿命长
?）、Lu冷端长度?10mm 400X300X300炉子?60 ，一般厂家采?80mm, 冷端长炉顶温度低、/p>
?）、硅钼棒表面氧化非晶膜致密，能够比较好的保护硅钼棒、/p>

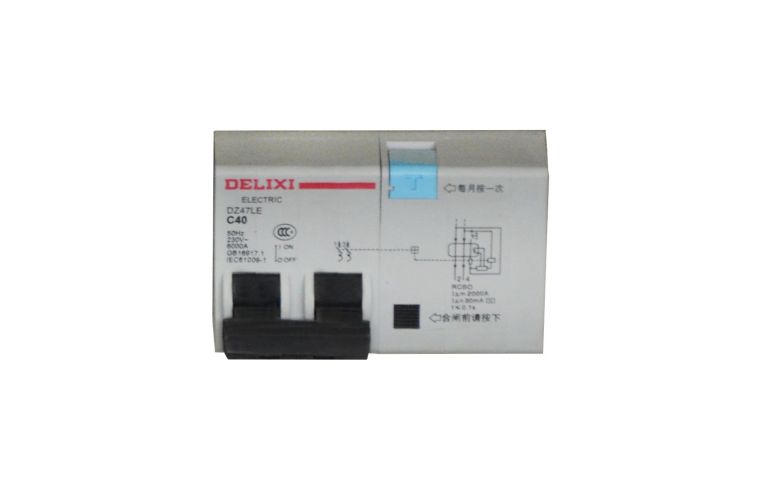

2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开、/p>
3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出

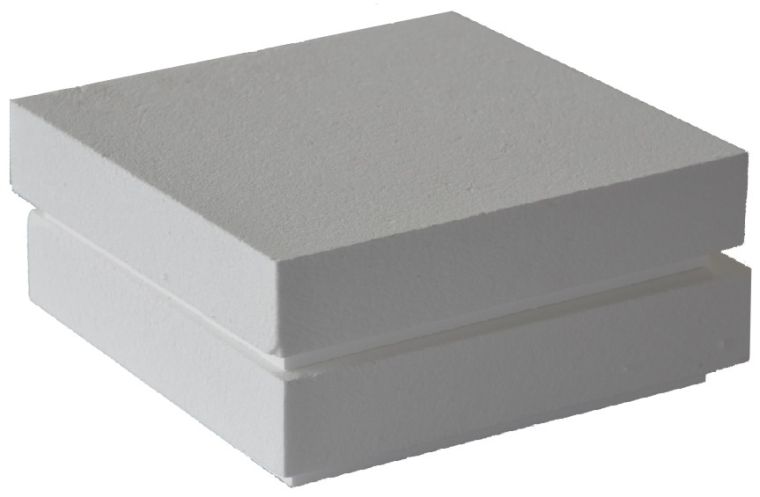

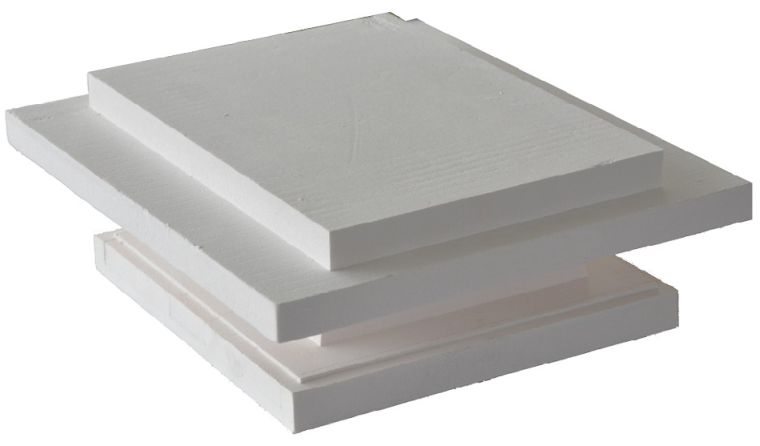

4、炉膚/p>
进口炉膛 VS 国产炉膛
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛、/p>
2、采用日本技术成型、/p>
3、炉膛里电阻丝的间距和节距全部按日本***热工技术布置、经过热工软件模拟温圹/p>
4、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强
5、可选UL认证电气 （全部通过UL认证的进口电器）

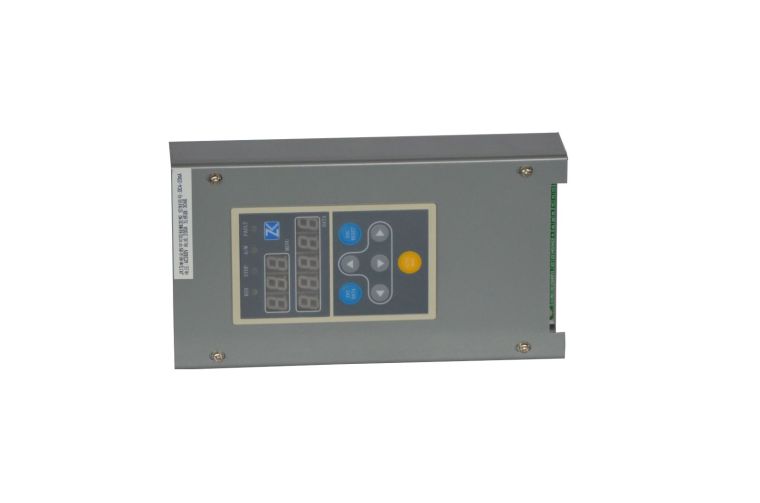

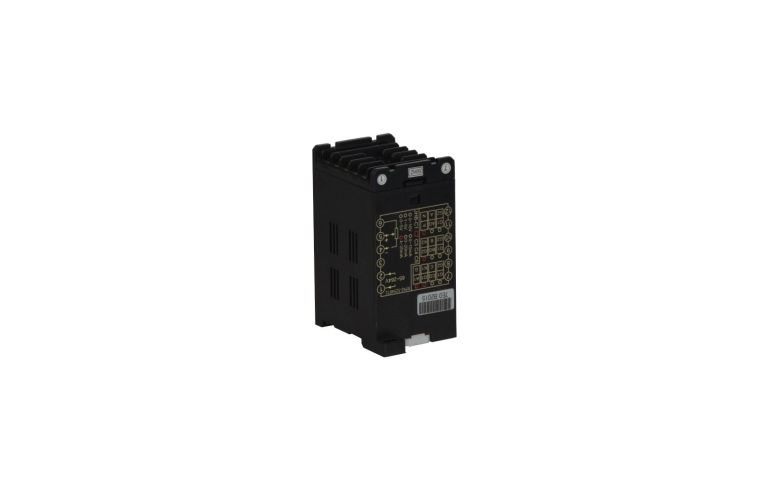

6、触发器
VS
软启动限流触发器 大部分厂家使?/p>
的非限流厦门博特触发?/p>
1、移相触发（带软启动和限流功能）
2、限流功能：无论怎么样设置升温速率，我们电炉的二次电流始终被限制在170A以内，有效的保护了设备。由于采用限流功能，高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制（例如：规定?400℃后不得超过3?min等）即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大，设备会跳闸或烧坏、/p>
3、软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延镾/p>
4、保护功能：如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉、/p>

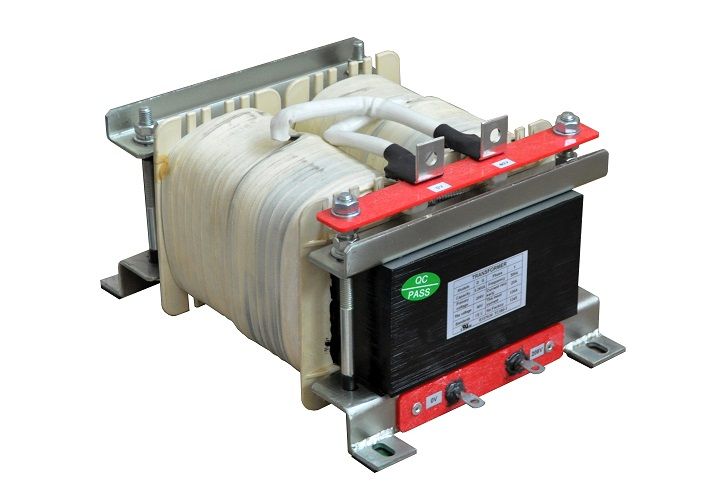

7、UL认证变压?/p>
1、变压器电缆为纯铛/p>
2、变压器声音導/p>
3、变压器温身位/p>

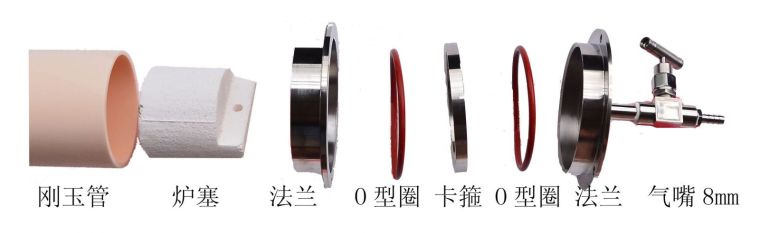

8、多款可供选择的各种法 （直径从25?50mm（/p>

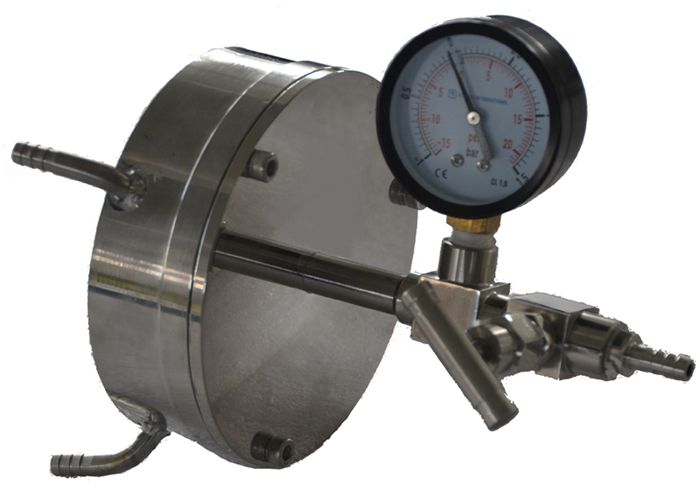

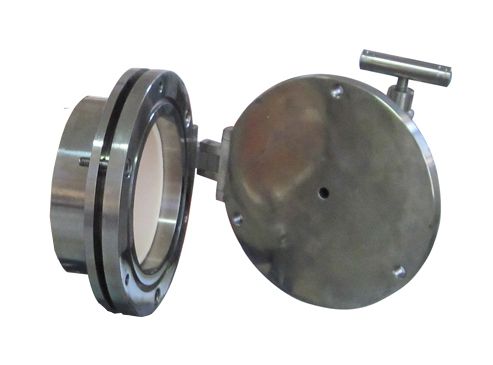

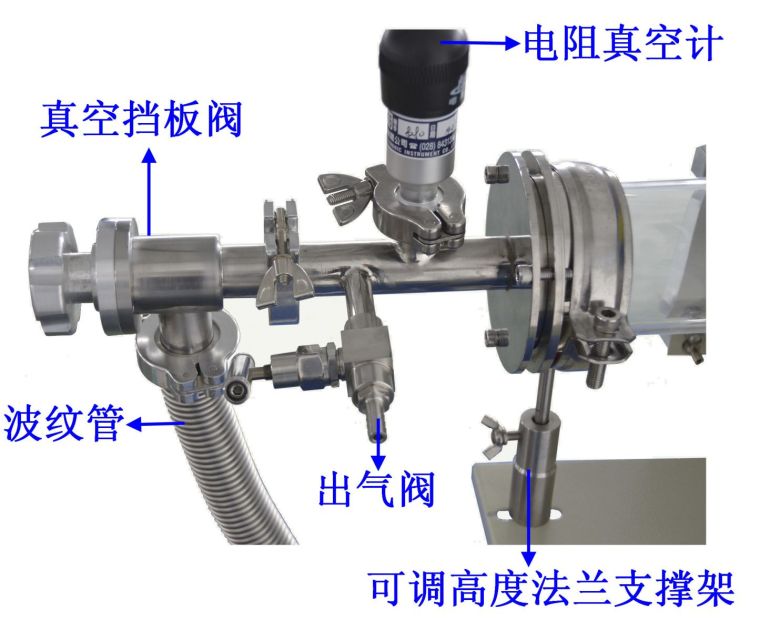

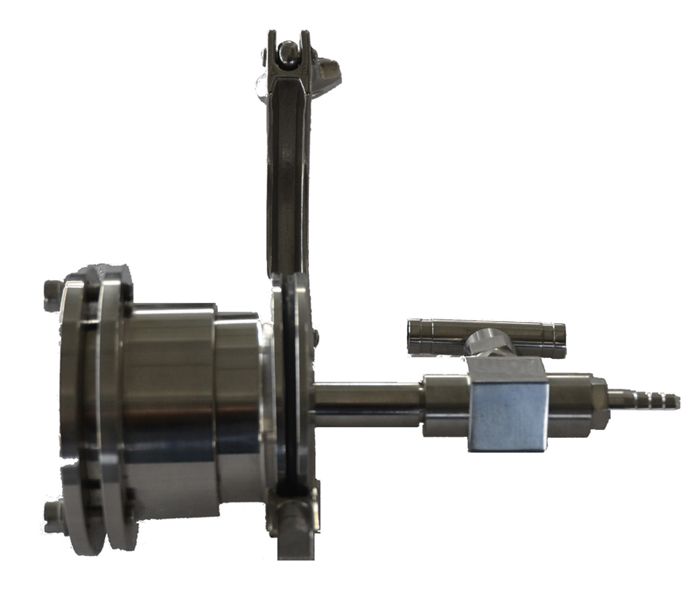

铰链式法兰（选购 可以接电阻真空计和KF25波纹管的法兰（选购 水冷法兰（选购（/p>

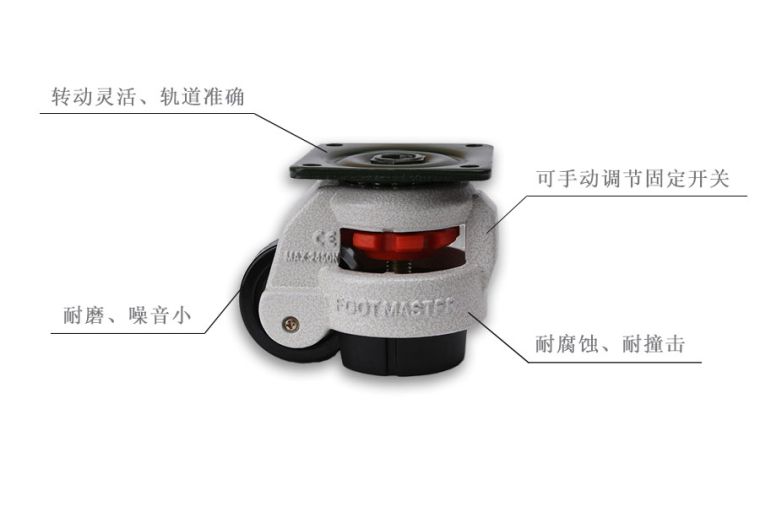

9、底脙/p>

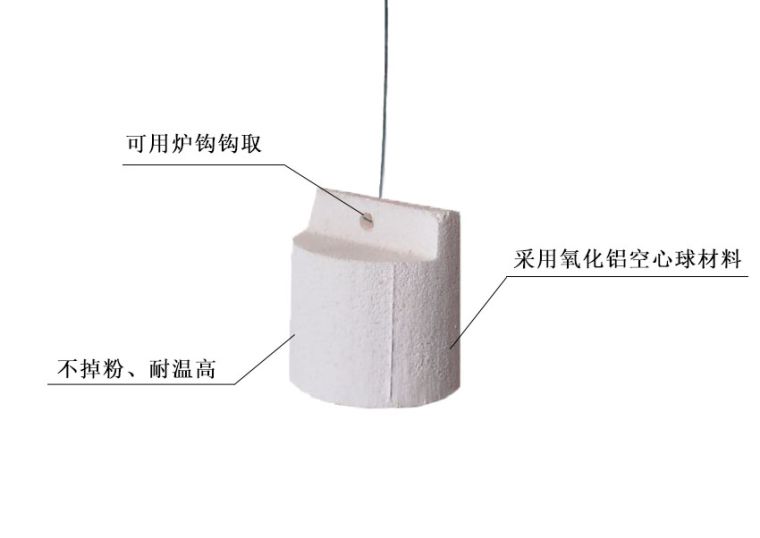

10、氧化铝炉塞

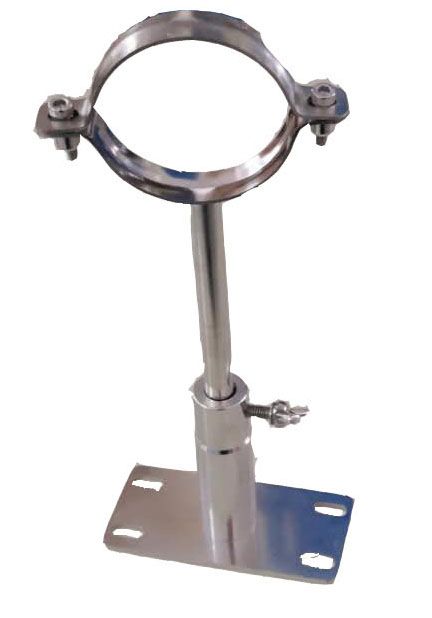

11、不锈钢支撑枵/p>
12、认?/p>
标准配置
TL1700-1400-CVD系统标配
描叙 |
数量 |
图片 |
TL1700-1400管式炈/p> |
1 奖/p> |
|
刚玉箠/p> |
1核/p> |
|
不锈钢法?/p> |
1 奖/p> |

|
不锈钢炉?/p> |
1 ?/p> |
|
氧化铝炉塝/p> |
2寸/p> |
|
高温手套 |
1 友/p> |
|

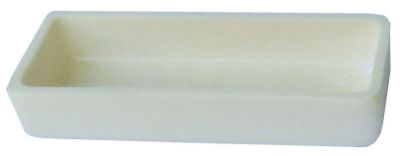

氧化铝坩埙/p> |
1 ?/p> |
|
| Ｋ型热电偵/td> |
1?/td> |
 |
485转换接口和软件（选配（/p> |
1 奖/p> |
|

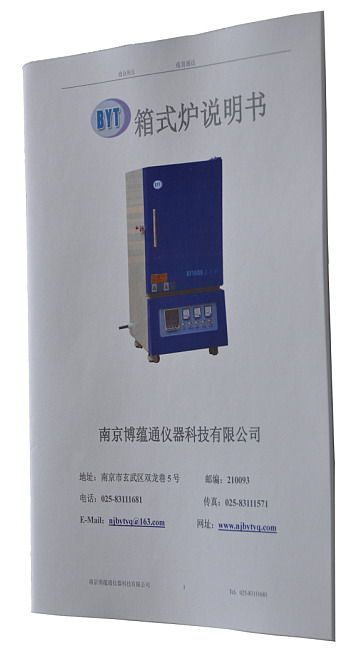

说明?/p> |
1?/p> |
|
法兰支撑枵/p> |
1仼/p> |
|
供气系统 |
1?/td> |
 |
| 抽气系统 |
1?/td> |
|
| 卡套 |
4?/td> |
 |
| 波纹箠/td> |
1?/td> |
 |
| 真空挡板阀 |
1?/td> |
 |

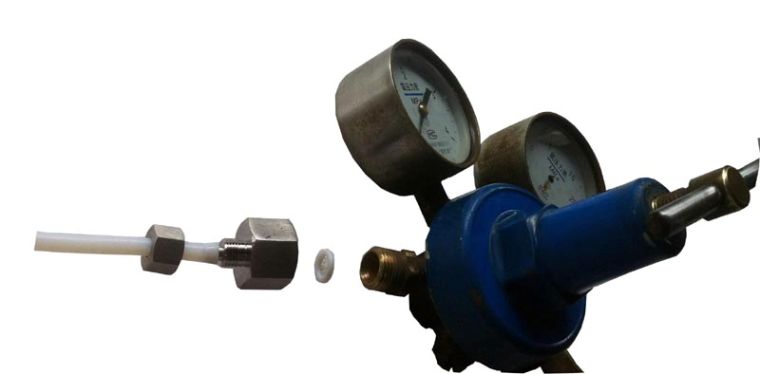

| 钢瓶接头（N代表路数（/td> |
N?/td> |
 |
| 阀门接夳/td> |
2 |
 |
| 聚四氟乙烯管(N代表路数) |
NX5 |
 |
VS
