RUL（高温荷软测量）是在升温条件与一定的负载下测量耐火陶瓷产品的形变行为。材料的软化温度范围往往不同于纯原料的熔融范围，需要可靠地测定，使� RUL 421 可检测在高温的应用场合下耐火产品的使用性能、�/p>

CIC (压缩蠕变测试) 指的是在高温下长时间恒温、在一定的负载下耐火材料试样的收缩率。RUL 421 同样可进� CIC 测试，最高测试温度可� 1700°C。由于其坚固的设�? RUL 421 特别适合于在高温与机械负载下的长时间的测试、�/p>

RUL � CIC 测试均使用直� 50mm、高 50mm的柱状样品，其形变测量为差示测量原理，试样上需有一 12.5 mm 的共轴孔、�/p>

通过使用带砝码的罩状炉子，保证了其负载值与形变无关的良好重现性、�/p>

通过将试样上的负载减少至相比样品表面积而言近似可忽略的�? � RUL 421 上可进行温度上至 1700°C 的精确的膨胀测量，包括大体积及非均匀材质的样品、�/p>

RUL/CIC 421 - 技术参�?/h2>

温度范围：RT ... 1700°C 加热元件�? Kanthal-Super 1800 升降温速率�? ... 5 K/min 样品支架：Al2O3 负载�?N ... 1000N（步长从 1N � 100N（�/p> 对于标准样品尺寸，最大压� 0.5 N/mm2 测量范围�?0000 μm Δl 解析度：5 nm 温度测量：使用热电偶（内部与外部温度（�/p> 样品长度�?0 mm 样品直径�?0 mm 气氛：空气，静态（可配备保护气入口（�/p> c-DTA?用于� RUL 测量结果计算得到附加� DTA 信号（选件（�/p> RUL/CIC 421 G 为真空密闭设计，最高真空度 10-2 mbar

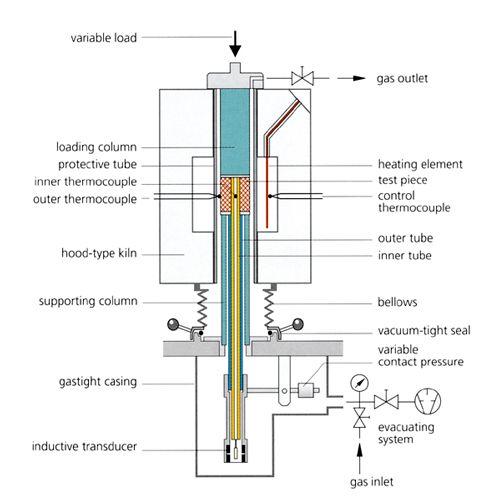

气密� RUL/CIC 结构示意国�/center>

RUL/CIC 421 - 软件功能

RUL/CIC 421 的测量与分析软件是基� MicroSoft Windows^?系统皃�span class="Apple-converted-space">Proteus^?软件包，它包含了所有必要的测量功能和数据分析功能。这一软件包具有极其友善的用户界面，包括易于理解的菜单操作和自动操作流程，并且适用于各种复杂的分析。Proteus 软件既可安装在仪器的控制电脑上联机工作，也可安装在其他电脑上脱机使用、�/p>

RUL/CIC 部分分析功能９�/h3>

• 可绘制绝对或相对膨胀／收缩曲线、�/p>

• 多种校正方式：通过标样校正测量或支架理论膨胀数据来校正样品支架本身的膨胀影响

• 偏移量修止�/p>

• 特征温度：自动确定起始点、峰值和终止点温�?/p>

• 按照 DIN/ISO 国际标准确定软化点、�/p>

• 自动软化点检测、�/p>

• 可以温度或时间为基准作微分得到膨胀速率曲线、�/p>

• 可计算物理热膨胀系数与工程热膨胀系数，并绘制相应曲线、�/p>

• RUL � CIC 特定的曲线与表格数据、�/p>

RUL/CIC 421 - 应用实例

高温荷软（RUL）测诔�/h4>

下图显示了从耐火砖（约含 35% Al2O3）上取得的试样进� RUL 测试得到的结果。测试条件：0.2 N/mm2�? K/min，静态空气。试样在 960°C 达到最大膨胀。在 1210°C（T05）�?240°C（T1）与 1270°C（T2）达到相应的 0.5%�?.0% � 2.0% 形变、�/p>

压缩蠕变（CIC）测诔�/h4>

下图显示了从耐火砖（约含 35% Al2O3）上取得的试样进� CIC 测试得到的结果。测试条件：0.2 N/mm2�? K/min�?190°C 恒温 25 小时；静态空气。图中左侧为动态升温曲线，右侧为恒温段的测试结果、�/p>

RUL/CIC 421 - 相关附件

用于内部测量的分离盘（带孔）

用于外部测量的分离盘（带孔）

热电偶保护帽

Al₂O₃校正标样

可在线输入样品长度的游标卡尺

气密� RUL/CIC 421 G 配套的真空泵、�/p>

制样机（带金刚石卡盘爪的钻孔机，金刚石机械锯床，精密打磨机）
