TMA 4000 SE 为耐驰公司最新推出的另一款热机械分析仪，可以有效地分析样品在一定负载下的热机械/热膨胀特性、�/span> 仪器支持如下测量模式９�/span> 膨胀 / 压缩 拉伸 穿刺 弯曲 动态振荠�/span> 固化 仪器支持如下负载模式９�/span> 固定负载 周期性负载： - 正弦� 0.01-0.5 Hz - 三角� 0.01-0.2 Hz - 矩形� 0.01-0.1 Hz 恒定速率负载�?-0.49 N/min 组合模式 仪器支持如下形变模式９�/span> 固定形变 恒定速率形变�?-50 mm/min 组合模式

TMA 4000 SE - 技术参�?/h2>

• 测量方式：单检测器直接测量 / 双检测器差示测量

• 温度范围：RT ~ 1100°C / ~ 1500°C / ~ 1700°C / -150 ~ 600°C

• 量程：�?500 μm (5000 μm max.)

• 分辨率：0.0025 μm/digit

• 气氛：Air、O2、惰性、真穹�/p>

• 升温速率：最� 20 K/min

• 负载范围：� 0.98 mN ~ ± 4.9 N (0.98 mN/step)

• 测量模式：膨胀 / 压缩，拉伸，穿刺，弯曲，动态振荡，固化

TMA 40000 SE - 应用实例

常规测试

环氧树脂 - 膨胀测量

样品在约60°C之前为线性膨胀过程，膨胀系数1.58×10^-41/K。在60°C之后，样品发生玻璃化转变，膨胀系数有所变化、�/p>

---

天然蜘蛛� - 拉伸测量

图中所测蜘蛛丝样品，直径仅� 1um、�/p>

---

多层膜样� - 针入测量

在针入模式下，二层膜样品显示了两阶段的针入过程。单层膜样品则在扎透一层之后，dL 曲线即已走平、�/p>

---

特殊测试

树脂测试 - 固化模式

测试以振荡力的形式进行�?6°C 相比 25°C，由于样品初始粘度较低，振幅更大；但固化发生得较早，随着固化的发生，振幅迅速下降、�/p>

---

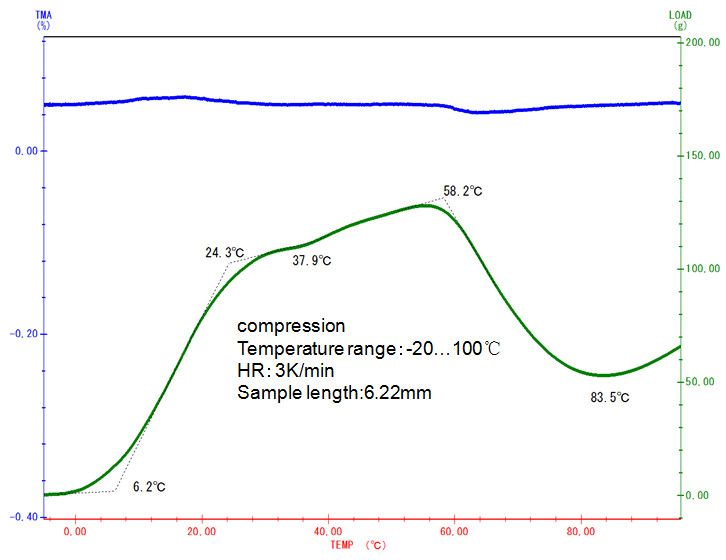

环氧树脂 - 固定形变量测诔�/h4>

随着温度的上升，样品的自然膨胀趋势越来越大，要维持固定的压缩形变量所需的力也相应增大，直至� 58°C 起样品发生玻璃化转变之后，样品模量下降，所需的负载力才相应下降、�/p>

---

聚酰亚胺 - 湿度氛围下的膨胀测量

图中的蓝� TMA 曲线除了显示样品随恒温温度上调（� 20°C 恒温调整� 85°C 恒温）的相应热膨胀之外，还显示了随着气氛湿度上调（从 5% 调整� 70%�?5% 相对湿度）的相应的吸湿膨胀过程、�/p>
