一、功能特点：

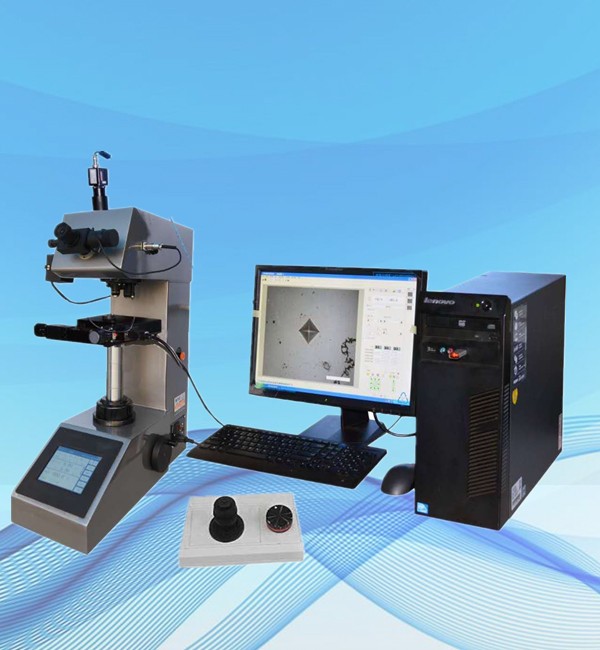

HYHVS-10ZT2.1数显维氏硬度计是光、机、电一体化的高新技术产品，电子加力，采用闭环式加载自动控制系统，试验力精度高，示值的重复性及稳定性好。采?.6吋触摸屏,配备数显测微目镜，不用查表，也不用输入压痕对角线，在屏幕上能显示试验力、压痕长度、保荷时间、测量次数，操作时只要测量压痕按目镜按钮，即可自动计算出硬度值并显示在屏幕上。具有双通道光学接口，用户可选配计算机和CCD图像测量系统，通过测微计和CCD系统可同时对试样进行观测。压痕图像投影到计算机上，在计算机上自动或手动测量压痕，自动显示和报出硬度值，可打印压痕图像和硬度曲线，测量出有效硬化层的厚度，便于分析和研究、/p>
二、应用范図/strong>９/p>
黑色金属、有色金属、IC薄片、表面涂层、层压金属；玻璃、陶瓷、玛瑙、宝石、薄塑料等；碳化层和淬火硬化层的深度及梯度的硬度测试、/p>
三、技术参数：
型号 |
HYHVS-10ZT2.1 |
试验劚/p> |
kgf |
0.3kgf,0.5kgf,1kgf,2kgf?.5kgf?kgf?kgf?0kgf |
N |
2.94N, 4.90N,9.80N,19.6N,24.5N,29.4N,49N,98N |
硬度测试范围 |
4.9HV?065HV |
试验力施加方泔/p> |
自动（加?保荷/卸载（/p> |
物镜和压头切捡/p> |
自动切换 |
数据输出 |
内置打印机，RS232接口 |
物镜 |
10 20 |
目镜 |
10数显测微目镜 |
总放大倍数 |
100 200 |
分辨玆/p> |
0.25m ?.125m |
保荷时间 |
0?0s |
光源 |
卤素灯光溏/p> |
试样最大高?/p> |
230mm |
压头中心至机壁距禺/p> |
130mm |
电源 |
AC220V?0Hz |
执行标准 |
ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 |
外形尺寸 |
530280660mm，外箱尺?20450740mm |
重量 |
净重约80kg，毛?00kg |
四、标准配置：
名称 |
数量 |
名称 |
数量 |
仪器主机 |
1?/p> |
10数显测微目镜 |
1?/p> |
金刚石维氏压夳/p> |
1?/p> |
10?0物镜 |
??/p> |
大、小V型块 |
?坖/p> |
电源纾/p> |
1核/p> |
水平调节螺钉 |
4?/p> |
水平?/p> |
1?/p> |
保险?A |
2?/p> |
卤素?2V?5?0W |
1?/p> |
内六角扳?.5mm?mm |
?抉/p> |
螺丝刀 |
1抉/p> |
标准硬度?00?00 HV10 |
1坖/p> |
坐标试台 |
1坖/p> |
标准硬度?00?00 HV5 |
1坖/p> |
平口钲/p> |
1?/p> |
薄板附件，细轴试?/p> |
?坖/p> |
产品合格?/p> |
1仼/p> |
防尘?/p> |
1?/p> |
打印机说明书 |
1仼/p> |
|
|
产品说明?/p> |
1仼/p> |
五、系统简要描?/strong>

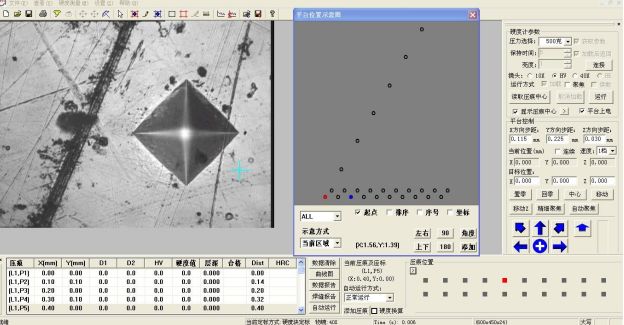

维氏硬度测量软件配合显微维氏硬度计和自动扫描台，可以实现实时观察测量硬度值。可以手动测量和自动测量，测量过程快速准确、/p>
- 系统具有一键测量有效硬化层深度的功胼由电脑控制自动打硬度，自动移动扫描台，自动生成硬度曲线，并自动计算出有效硬化层深度、/li>
- 系统采用300 万像素数字摄像头采集图像，有效提高测量精度，同时摄像头带有测量按钮，在单步测量时可直接按下测量按钮测量出硬度值、/li>
- 电动工作台控制，多种控制方式并存，可微机控制，可手动操作，也可用操作手柄遥控。扫描台可八方向随意移动、/li>
- 系统带有方便的误差校正和定标功能，可以校正硬度计的系统误差、/li>
- 可以方便地打印有效硬化层曲线及报告、/li>
- 硬度实时转换：测量出的维氏硬度可以转换成其他形式的硬度值、/li>
- 可以实时标示硬度压痕所打的位置，以利于有选择的测试不同金相组织的维氏硬度及验证金相组织、/li>
- 可以进行直线测量，以便于测量脱碳层的深度等、/li>
- 可以在压痕图像上叠加系统标尺、/li>
- 系统具有数据库的查询及管理功能、/li>
六、电动扫描台参数:
电动工作台采用进口直线电机，高精度，高可靠性，可手动，可微机控制，也可操作杆操作，三位一体，移动行程大、/p>
系统组成：步进电机驱动机械载物台、控制器、操作手柃/p>
●控制器电源输入：交 220V?0?0Hz，功 30VA
●控制器通讯接口RS232 ●控制器重量：约2.8Kg
●电动载物台尺寸：约120*130（mm 电●动载物台X/Y 移动范围：≥ 50*50（mm（/p>
●最小步长（分辨率）：X、Y ?.5um
●重复精度：X、Y 方向?um
●限位开关X,Y,四个、/p>
●手动控制支?/p>
●移动速度五档可调
操作方式：计算机程序控制或手动控制手柄电机驱动、自动硬度图像测量系?半自?全自动硬度计) 是先进的专业硬度图像测量系列产品
本系统直接控制硬度计主机及硬度计自动物台，可对试样按设定轨迹进行自动位移并读数，实现自动转塔、自动加载、自动位移、自动读数等智能化功能。满足高端用户需求、/p>
一）主要功胼/strong>（不同版本软件，功能有所差别（/p>
系统联动９/strong>通过硬度计串口通讯，实现系统与硬度计联动。包括软件实时控制硬度计调整亮度、切换镜头、加载等、/p>
压力联动９/strong>硬度计压力转换后，系统感知压力变化并适时调整、/p>
转塔联动９/strong>软件控制硬度计进行物镜—压头之间相互切换，无须人工控制硬度计、strong>加载联动９/strong>软件控制硬度计进行加载，无须人工控制硬度计、/p>
测量联动９/strong>软件控制硬度计转塔、加载并直接读取维氏硬度值、strong>平台联动９/strong>专业的自动平台及控制，完全由系统控制、/p>
平台拖动９/strong>在活动图像上，拖动鼠标控制平台各个方向位移、/p>
方向设置９/strong>根据深度方向，设置相应的平台位移方向，保?*测量结果、strong>图像采集９/strong>实时显示硬度图像，可存储、打印图像、/p>
压痕测量９/strong>手动点取压痕：用鼠标点取压痕的四个顶点，可对所有压痕进行测量。自动读数功能：自动找出压痕的四个顶点，速度快，数据准，适用性强、/p>
硬度换算９/strong>依据国家标准，自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换，实时显示、strong>图文报告９/strong>自动记录测量数据，自动生成硬度—深度曲线，保存或打印硬度—深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按WORD 文档保存、/p>
路径规划９/strong>可设置边缘法线、Z 字形、锯齿形、弧形、直线型等压痕测试路径、strong>路径调整９/strong>可在路径点上进行添加、删除、修改、平移等任意调整、/p>
路径复制９/strong>可对设置好的路径进行左右镜像、上下翻转、任意角度旋转等复制，以及路径序号的重置等、/p>
定点处理９/strong>对将图像上任意一点移动到压头位置，并进一步加载、测量、strong>压痕添加９/strong>将当前压头位置添加到测试路径中、/p>
平台示意图：将当前规划的路径显示在平台示意图中、/p>
全景扫描（选配）：可对试样进行全景扫描和拼接大图。将当前压头位置添加到测试路径中、/p>
二）适用范围
测量范围９/strong>根据硬度计设置范围，支持所有压力、strong>适用机型９/strong>全系列自动转塔显微及维氏硬度、/p>
三）性能特点
实时联动９/strong>系统通过串口通讯，感知压力变化、控制硬度计转塔、加载并直接读数、strong>适用广泛９/strong>系统可配接全系列自动转塔显微及维氏硬度计、/p>
安装便捷９/strong>USB2.0 口与电脑相连，安装时不需插卡、/p>
性能稳定９/strong>只要硬度计成像清晰均匀，可快捷准确地自动读数、/p>
功能强大９/strong>手动读数、自动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能、strong>使用方便９/strong>通过硬度块进行定标，符合用户日常习惯。半天培训，即可正常使用、/p>
自动读数９/strong>**自动读数算法，对多种压痕进行自动读数，速度快、准确性高、strong>重复性好９/strong>自动读数重复性高，满足用户专业要求、/p>
自动位移９/strong>自动物台按设定轨迹，将试样位移到指定位置、/p>
路径规划９/strong>多种方案支持压痕测试路径的规划，满足用户各种需汁strong>平台示意图：利用示意图，清晰直观地显示所规划的路径、/p>
四）配置清单 |
|
硬度计专用接叢/p> |
1 ?/p> |
软件狖/p> |
1 ?/p> |
数字摄像夳/p> |
1 ?/p> |
软件光盘 |
1 弟/p> |
数字摄像头专用连接线 |
1 核/p> |
专用数据连接纾/p> |
1 核/p> |
自动物台 |
1 奖/p> |
平台控制箰/p> |
1 奖/p> |
