1、手� 2、螺�?、丝� 4、立�?、工作台 6、大油缸7、放油阀 8、油�?、电器盒 10、电�?1、压力表 12、压力表调节螺钉13、减速箱 14、注油孔螺钉 15、吸油阀 16、出油阀17、电源开兲�/td>

应用范围

该仪器主要应用于实验室小规模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行业的产品制样、�/p>

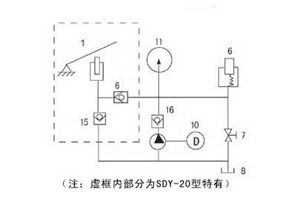

油路原理

电动�?0经减速箱13及斜盘来驱动双柱塞泵，液压油经吸油阀15及出油阀16压入大油缸中产生压力，电接点压力�?1显示并控制系统中压强，达到所设定的压力后电动�?0自动停止工作，松开放油阀7卸压后，大活�?自动复位、�/td>

操作说明

(1)电源插座必须有可靠接�?br/>(2)松开注油孔螺�?4
(3)将电接点压力表的上限指针调到所需压力位置
(4)将模具或需加油物品放在工作�?上，并旋紧丝�?
(5)拧紧放油阀7(6)闭合电源开�?按下启动开关即可工作当达到设定压力时电机停止工佛�br/>(7)松开放油阀7，按下停止按钮，工作完毕

注意事项

(1)使用前应仔细阅读说明�?br/>(2)检查电源是否可靠接地，以保证人身安�?br/>(3)使用前需松开注油孔螺钉，以保证机器正常运�?/p>

(4)注意压力表上�?DY-20� 33.3MPa DY-30� 35MPa)否则会发生危�?/p>

(5)注意大活塞的最大升程为20mm超出后将影响大活塞的自动复位

(6)应保证变速箱中的足够的润滑油
(7)应保持系统中液压油的清洁，液压油�?0#机油

技术指栆�/strong>

DY-30	技术参�?/td>
压力范围	0�?0�?0�?5MPa)
电源	220V
功率	180W
活塞直径	Φ105mm
最大活塞行稊�/td>	20mm
工作台直徃�/td>	Φ125mm
工作空间	165×165×150mm
压力稳定�?/td>	�?MPa/5min
重量	85公斤
外形尺寸	375×390×495mm

厊�/strong>劚�/strong>捡�/strong>箖�/strong>

油缸实际压力(�?	4.3	8.6	12.9	17.2	21.5	25.8	30
压力表示�?MPa)	5	10	15	20	25	30	35

故障排除

故障	原因	排除方式
无压	1、油池内油液高度不够或剧烈振动使阀15内进氓�br/>2、出油阀16内阀口钢珠密封不严或有异�?br/>3、大活塞升高过渡使阀15内进氓�/td>	1、从注油�?4�?0#机油，在�?操作 2、用6mm内六角扳手旋开阀螺钉16，取出弹簧，再用一�?mm左右的铁棒或螺钉，一个头顶住钢珠，另一头附磁铁，吸出钢珠，清洗铁屑或异物，再依次复佌�br/>3、用内六角扳手旋开阀螺钉15，注入油后，用手指按住阀口，开动机器，感到非常有力时，再拧紧阀螺钉15即可
上压不稳且慢	1、漏沸�br/>2、放油阀7拧紧力不夞�br/>3、小柱塞泵内有残留气佒�br/>4、大活塞6内有残余气体	1、检查漏油处，拧紧或排除 2、拧紧放油阀手轮7 3、将整机后仰90(即表面向�?开动机器数�?后仰时要拧紧注油孔螺�?4，以防油池向外溢沸�br/>4、取下工作台5，拧开顶部大螺钉，关紧放油阀7打压至油液溢出，再拧上顶部螺针�/td>
达到预定压力后不停机以至超过最高限厊�/td>	1、电接点压力表引线脱萼�br/>2、电接点表内部故際�br/>3、继电器触点粘连	1、检查接好引纾�br/>2、修理或换表 3、更换新继电�?/td>
