步入式恒温恒湿试验房适用于整机或大型零部件的低温、高温、高低温变化、恒定湿热、高低温交变湿热试验等为产业界提供大型零件，半成品，成品之大型温湿度测试环境空间，适合于测试产品量多、体积大之试验设备如：电脑终端机、汽车零件。主要由控制面版、配电盘、保湿库板送风机、加热器、加湿器、冷冻机组合而成。还可根据用户要求改变工作室尺寸与功能等；拼块式箱体，造型美观大方；科学的风道设计，能满足不同客户的需求、�/p>

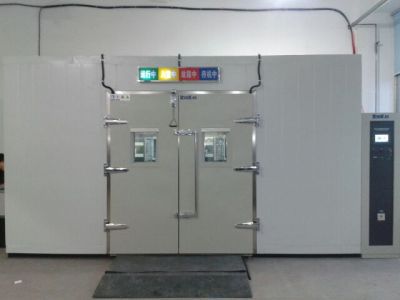

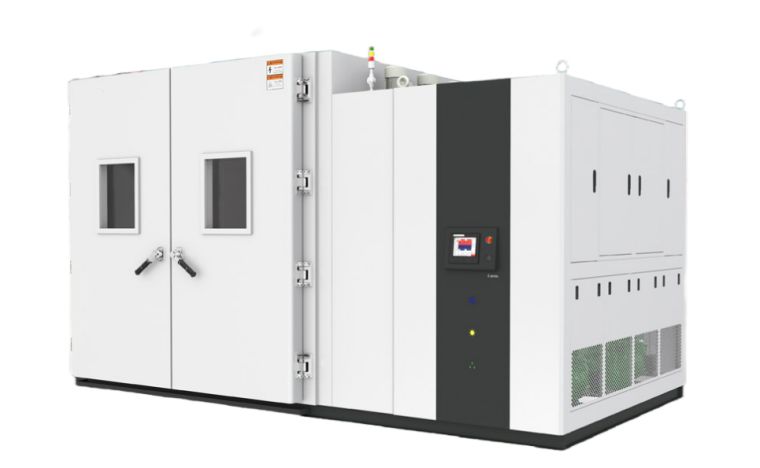

外形照片９�/strong>

烤漆外箱+不锈钢内箱（双开门）

符合试验标准９�/strong>

1.GB/T2423.1-2008 《电工电子产品环境试� �?部分：试验方法试验A：低温《�br/>2.GB/T2423.2-2008 《电工电子产品环境试� �?部分：试验方法试验B：高温《�br/>3.GB/T2423.3-2006 《电工电子产品环境试� �?部分 试验方法 试验Cab：恒定湿热试验《�br/>4.GB/T2423.4-2008 《电工电子产品环境试� �?部分：试验方� 试验Db 交变湿热�?2h�?2h循环）《�br/>5.GB10589-2008 《低温试验箱技术条件《�br/>6.GB11158-2008 《高温试验箱技术条件《�br/>7.GB10586-2006 《湿热试验箱技术条件《�br/>8.GJB150.3-1986 《高温试验《�br/>9.GJB150.4-1986 《低温试验《�br/>10.GJB150.9-1986 《湿热试验《�br/>（每立方米负载不大于20kg/m3钢的热容量，湿热试验时无承受有源热负载）
设备特点９�/strong>

1、步入式恒温恒湿试验室具有极宽的温湿度控制范围，可满足用户的各种需要。采用独特的平衡调温调湿方式，可获得安全、精确的温湿度环境。具有稳定、平衡的加热、加湿性能，可进行高精度、高稳定的温湿度控制、�br/>2、步入式恒温恒湿试验室装备高精度智能化的温度调节器，温湿度采用触摸屏显示方式。可选配温湿度记彔�br/>3、步入式恒温恒湿试验室制冷回路自动选择，自控装置具有随温度的设定值自动选择运转制冷回路的性能，实现高温状态下直接启动制冷机，直接降温、�br/>4、步入式恒温恒湿试验室内门装有大观察窗，可方便观察供试样品的试验状态、�br/>5、步入式恒温恒湿试验室装有先进的安全、保护装置－漏电断路器、超温保护器，缺相保护器，断水保护器、�br/>技术参数：

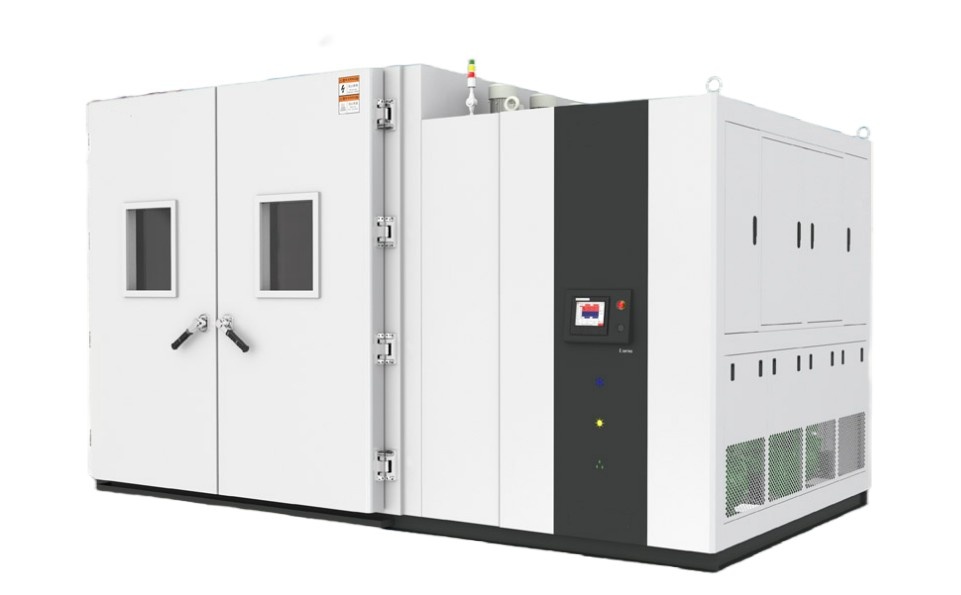

型号	SHK-B104
内箱尺寸(mm)	3.8m*2.5m*2m(高）
温湿度范図�/strong>	1.设备环境温度�?70℃～150℃、相对湿�?0�?8%RH、（可选）2.水塔循环冷却水温�?0℃、循环冷却水供水压力�?.25�?.4MPa（仅限水冷机（�/td>
温度偏差	≤�?.0ℂ�/td>
温度波动�?/strong>	≤�?.5ℂ�/td>
相对湿度偏差	1.� ±3.0%RH（湿� > 75%RH�?.� ±5.0%RH（湿� � 75%RH（�/td>
升温时间	平均升温1.5度每分钟，无线性要求（空载状况（�/td>
降温时间	�?.0�?分钟，无线性要求（空载状况（�/td>
内箱材质	SUS304镜面不锈钢板
外箱材质	拼装冷库板：喷塑镀锌彩色钢�?耐温度应力保温材 或SUS304镜面不锈钢板
保温材质	耐高温高密度氯基甲酸乙醋泡沫绝缘体材斘�/td>
承重能力	试验室加强地板需承重200kg/m2(均匀载荷)
冷却系统	水冷�?风冷� 双段压缩朹�/td>
保护装置	1.超温保护2.加温筒超温保�?.水泵过载保护4.1号压缩机保护5.2号压缩机保护6.冷媒高压保护
标准配件	1.实验室照明灯：防潮灯80W/220V，标配两支送两�?.测试孔：直径φ50mm一个，(可根据用户要求定制孔径和数量)3.干湿球纱布：5牆�/td>
控制�?/strong>	韩国“TEMI”彩色触摸屏
试验�?/strong>	1.铰链双开门，带门锁功�?.配电热防结露4层中空玻璃观测窗（可视范围大�?00mm*400mm�?�?.门框备防结露电热装置4.大门配锁匙，高温时可以进行锁门，防止意外开门对人员造成伤害、�/td>
控制面板	1.温（湿）度控制显示屏2.照明开关灯3.超温保护设定装置;机箱侧面4.急停开关、运行指示灯、故障指示灯,报警蜂鸣器等、�/td>
加热�?/strong>	1.镍铬合金电热丝式加热�?.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器（�/td>
加湿�?/strong>	1.加湿器加湿方�?.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器�?.水位控制装置，加热器防干烧装�?.电热管加湿物理原理：利用电热管进行加热而产生蒸汽，然后蒸汽进入气候箱中，使箱内的空气加湿、�/td>
压缩朹�/strong>	德国“比泽尔”京�?/td>
制冷原理	蒸气压缩式制冷：其原理是利用氟利昂等液体的蒸发潜热从被冷却物体中吸热而实现制冷。经膨胀阀节流进入蒸发器的液体，从周围物体中吸取蒸发潜热而蒸发，蒸发后变成低温低压气体被制冷压缩机吸入，经压缩机压缩后变成高温高压气体进入水冷或风冷冷凝器，在其中冷却成高压液体，再经膨胀阀进入蒸发器。如此往复循环，从低温处吸热实现制冷，再将热量从高温处释放出来、�/td>
冷却方式	水冷式：水循环冷却方� 15立方�?小时（水冷）风冷式：风机循环
制冷机控制方弎�/strong>	1.控制系统的PLC(可编程逻辑控制�?根据试验条件自动调节制冷机的运行工况2.冷凝压力调节阀（冷却水流量调节装置�?.蒸发压力调节阀（防止蒸发器结冰�?.压缩机回气冷却回�?.能量调节回路
制冷剁�/strong>	美国R404A/R23（臭氧耗损指数均为0（�/td>

温湿度控制范围图

配件配置及功能说明清協�/strong>

系统名称	系统功能说明	配件名称	配件功能说明	图片
制冷系统	采用德国 “比泽尔”或法国“泰康”牌全密式高效能压缩机组，自主研发的冷凝器、蒸发器，添加美国环保型冷媒R404，十多年冷冻作业经验冷冻工程师亲自指导作业；本系统主要功能是达到仪器低温特征，为产品特征提供可靠保障、�/td>	压缩机组	原装 “德国比泽尔”或“法国泰康”高效能压缩机，压缩机是制冷系统的心脏，起着压缩和输送制冷剂蒸汽的作用、�/td>
		过滤�?/td>	过滤器是利用多孔性过滤介质，截留液体与固体颗粒混合物中的固体颗粒，而实现固、液分离的设备、�/td>
		蒸发�?/td>	热量交换：低温低压的制冷剂在里面吸热蒸发,从而将测试空间的热量带走而达到降温的目的；恒准自主研发生产的蒸发器低温、低湿试验中起着不可替代的作用；它为热能交换带走高温，实现低温低湿特征起重要作用、�/td>
		毛细箠�/td>	铜管：在制冷系统中起流通、节流、降压的作用、�/td>
		膨胀阀	流量调节范围宽，可以按预设的各种调节规律动作，获得很好的过热度调节品质，使制冷装置的启动特性和变负荷动态特性大为改善。效率高，运行稳定，能耗低，温度控制精度好
		冷媒	美国环保冷媒R-404：用以传递热能，产生冷冻效果之工作流体、�/td>
		油分	分离冷媒和油，使油回流压缩机，循环使用、节能高效、�/td>
		储液瓵�/td>	制冷工质的储存、液汽分离、防止压缩机产生液击、过滤杂质、降低噪音及回油等作用。储液器在系统中安装在冷凝器之后，储存高压液体，保证制冷系统在冷负荷变化时制冷剂储液量调节的需要，也有利于减少定期检修时向系统补充制冷剂的次数、�/td>
		热交换器	能在一定结构和一定工况下进行热量交换的设备、�br/>能使具有温差的两种流体交换热量的装置、�/td>
		水冷冷凝�?/td>	列管式冷却器器的热介质是由筒体上的接管进口，顺序经各流通道，曲折地流至接管出口。而冷却器介质则采用双管程流动，即冷却器介质由进水口经分水进入一半冷却器管之后，再从回水盖流入另一半冷却器管进入另一侧分水盖及出水管。冷介质在双管程流过程中，吸收热介质放出的余热由出水口排出，使工作介质保持额定的工作温度、�/td>
		自动压控�?丹佛斯）	用来控制压缩机过载制动保护装置、�/td>
		电磁阀（日本鹭宫）	是一通常闭型导阀，用于液态制冷剂、�/td>
		压力控制�?丹佛斯）	压力控制器可用于中性或腐蚀性气体和液体介质、�/td>

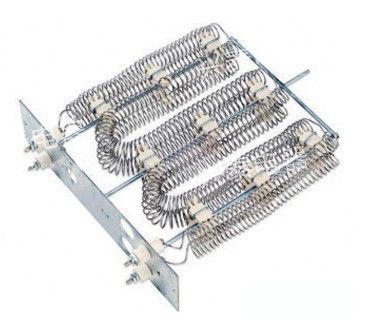

加热系统	用于提升空间温度	镍铬加热�?/td>	镍铬材料因其强度高，耐高温、低温、湿热，可塑性强＋�/td>
		固态继电器（台湾阳明）	是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的、�/td>
空气循环系统	独特的空间空气循环系统，避免了气流在测试区内产生流通死角，提高了试验箱高低温度精度、均匀度、�/td>	循环风道	主要用于工作室内空气交换，由进风口、循环电机、叶轮、出风口组成、�/td>
		三越长轴电机	结构极其简单且坚固，调速性能优异，寿命长，维护方便噪声小，不存在因电刷而引起的一系列问题，所以这种电动机在控制系统中有很大的应用
		电机风轮	带动空气流动、�/td>
		气动电子阀	用于高温区、低温区、试验区开关风门、�/td>
控制系统	温湿度控制、显示系绞�/td>	微电脑程序式控制�?/td>	温度测量范围�?90.00℃～200.00℃（分辨玆� 0.01℃，误差±0.2℃）�?.2寸TFT彩色触摸屏；（定�?编程）两种控制方式；�?�?文菜单提示；PT100传感器；PID控制输出；（4-20mA）模拟输出；
	传感器：是温湿度试验仪器的核心部分；	PT100温度传感器、湿度传感器	采集温度范围�?40℃～+150℃，显示精度0.1℃；综合精度0.3℃、�/td>

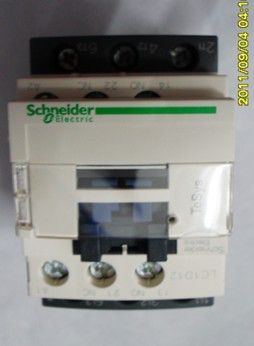

控制系统	电路控制系统	高质量、科学配备的电路控制系统保证了仪器可靠稳定、高效节能等高品质特�?/td>	交流接触器：施耐德通断保护：压缩机、加热器
			热继电器：施耐德压缩机过流过热保抣�/td>
			交流接触器：施耐德通断保护：加湿器
			电源总开关：ABB仪器总电源通断控制
			按钮开关：施耐德控制器、照明电源控刵�/td>
			电线电缆：金联宇
			接线排：日本IDEC接线端口
			号码箠�/td>
安全保护	完善的安全保护装置，确保产品的运行更加安全可靠；	保护压缩朹�/td>	压缩机高压保抣�/td>	丹佛斯高压保护开兲�/td>
			压缩机过流、过热保抣�/td>	施耐德热继电器
		保护加热�?/td>	保险东�/td>	正泰保险丝：2练�/td>
		保护电路	保险东�/td>	线路保险丝：1练�/td>
			相序保护	断相、相位接反、三相不平衡时起保护作用
		保护仪器整机	仪器协议温度上限超温保护	控制器设定操作输入温度上限，等值报警，限制控制器输入、输出（停止状态），发出蜂鸣声，控制器界面弹出超温报警提示，只保留控制器、照明供电并切断其余所有电源、�/td>
		保护测试中产�?/td>	测试区超温保抣�/td>	独立装置，温度控制器，控制测试区温度、�/td>
框架赋形	美观耐用的内外室体材料和精心设计、搭配也是功能实现的保证	工作宣�/td>	镜面SUS304不锈钢，材料厚度保证不致变形、泄漏，镜面SUS304不锈钢还具有耐腐蚀、易清洁的特点、�/td>
		外箱	库板静电高温烤漆制作；国家实验室仪器标准色，美观大方；耐高低温，耐摩擦、�/td>
		密封杠�/td>	采用耐高低温湿热的密封胶条，保证密封性能、�/td>
		门把扊�/td>	采用箱体一体化把手，保证密封性能、�/td>
		测试置物枵�/td>	SUS304箱内置物架配机台滑轮，具体数量现场商宙�/td>
控制面板	亲和简洁的控制面板让客户对于仪器操作没有陌生感，更能体现仪器易学易用的特点、�/td>	控制�?/td>	安装于机台右上角，根据人体工学高度设置，在这里可以输入测试条件，控制器亲和的界面实时显示：设置温、湿度、时间、循环次数、程序、曲线等，也实时显示实际的侦测到的温、湿度、时间、曲线等、�/td>
		电源按钮开兲�/td>	红色：施耐德带自锁开关按钮，用于仪器运行电源启动、关闭，红色带灯、�/td>
		超温保护�?/td>	测试区超温保护，实时显示测试区温度，温度超上限声光报警并切断仪器电源、�/td>

安装场地:

地面平整，通风良好 ，设备周围无强烈振动，设备周围无强电磁场影响，设备周围无易燃、易爆、腐蚀性物质和粉尘，设备周围留有适当的使用及维护空间＋�br/>如下图所礹�br/> 1、外部温度：27℃�?� 相对湿度：≤85% 气压�?6kPa�?06kPa
2、设备四周要有一定的空间方便维护，如右图

A：不小于10cm B：不小于60cm C：不小于60cm


循环冷却�?仅限水冷设备，风冷无此项)

1.� 温：循环冷却水温度：� +30ℂ�br/>2.� 压：循环冷却水供水压力：0.25�?.4MPa
3.� 量：冷却水管路系统的设计与施工应保证在额定流量下制冷机入口的压力�?.25� 0.4MPa＋�br/> 制冷机出口到冷却水塔的压力降不大�?.05 MPa10�?2立方�?小时

自来水（仅限配纯水机的湿热型设备（�/strong>

1.流量�?00kg/h，压�?.1MPa�?.25MPa 、�br/>2.自来水符合GB 5749-1985 生活饮用水卫生标准、�br/>
供电条件

1.电源� AC380V 三相四线+保护地线
电压允许波动范围：AC�?80±10%）V
频率允许波动范围：（50±0.5）Hz
保护地线接地电阻小于4Ω
电源容量：最大功率约（另行提供，现在方案还没出来（�br/> 要求在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用
对储存环境的要求

1.设备不工作时，环境的温度应保�?℃～+30℃以冄�br/>2.当环境温度低�?℃时，应将设备中存留的水排放干净，以免管道内的水结冰涨坏管道（仅水冷型）
