产品概述:
ZD19孔中激振式波速测试仪是一套四通道高分辨率、数字化的波速测试仪器，具有分时采样，迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能、/span>

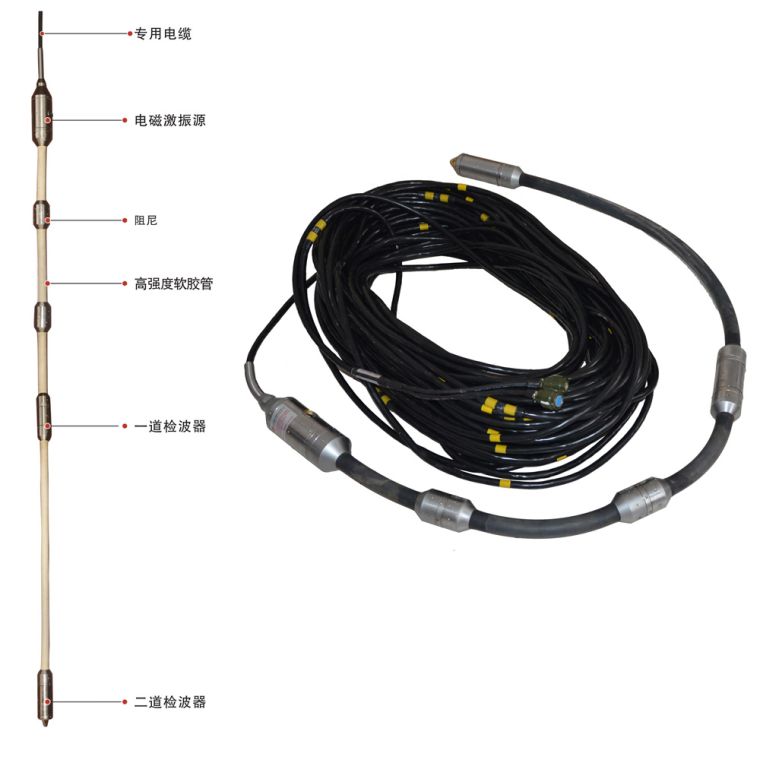

ZD19孔中激振式波速测试仪主要由波速测试仪、波速探测器(简称：探头)及专用连接电缆等组成；波速探测器主要由圆柱体金属防水全密封电磁激振源、两个独立全密封检波器、阻尼及高强度软胶管等组成、/span>
应用范围:
●适用工程勘察剪切波、压缩波测试：/span>
●适用对地层进行划分，并确定地基的持力层；
●适用对抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化等；
●研究土层的工程性质：/span>
●适用划分岩石风化层；
●适用较深钻孔及地层恶劣条件的波速测试，不受场地条件限制：/span>
●研究地基的振动特性；
●研究滑坡等地质灾害调查：/span>
●适用地脉?*周期测试等、/span>
依据标准:
《岩土工程勘察规范》··········GB 50021?001
《建筑抗震设计规范》··········GB50011?010
《地基动力特性测试规范》··········GB/T50269-97
《高层建筑岩土工程勘察规程》··········JGJ72-2004
《港口岩土工程勘察规范》··········JTS133-1-2010
《港口工程地质勘察规范》··········JTJ240-97
产品特点:
●支持内触发、外触发采样模式：/span>
●适用于各种复杂地质地层波速测试，不受外界环境影响：/span>
●操作方便，性能稳定，采用工控级主板，信噪比高，抗干扰能力强，适应恶劣环境：/span>
●采用进口机箱，整机密封，美观牢固，结构合理，具有良好的抗振、防潮、防水、防尘性能：/span>
●仪器采用内置可充锂电池，可连续独立完成工作不少?9小时，并配有专用充电器；
●仪器小巧轻便，携带方便，特别适用于复杂的物探现场测试、/span>
功能特点:
我们为您提供的这款ZD19孔中激振式波速测试仪，采用当?*型的专业级工控机控制，高清高亮度大屏幕彩色触摸显示器，在Win CE系统平台上，以触摸方式操作这款仪器，使得您操作过程更加方便自如、/span>
这款仪器采用孔中激振方?即孔中激发，孔中接收，不需地面敲击振源)，您只需在【内触发】键上轻轻一按就可采集到孔中任意深度的波速相关信息并自动处理，同时波速值就呈现在您的面前，为您省去了许多地面激振的繁琐过程，也为您解决了水下钻孔波速测试的难题、/span>
选择了我们为您提供的这款ZD19孔中激振式波速测试仪，您的钻孔波速测试过程会变得更加方便、轻松、快捷、自如、/span>
工作原理:
ZD19孔中激振式波速测试仪是利用放置到钻孔中的检波器接收到震源传来的S波信号到达初至时间，来确定钻孔所在处地层波速的一种方法、/span>

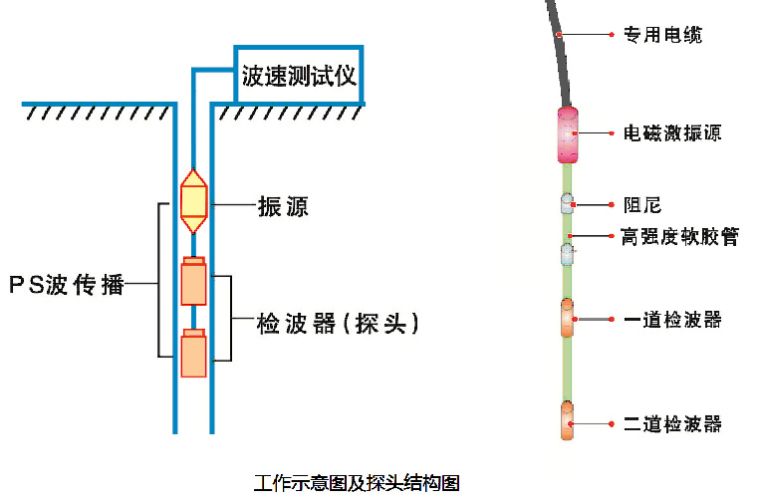

在钻孔中以井液作为耦合剂，用电磁震激振源垂直于井壁作用一瞬时冲击力，就在井壁地层中产生两种类型质点振动，一种是质点振动方向垂直于井壁，沿井壁方向传播，称为S?剪切波，横波)；另一种是质点振动方向与传播方向相同称为P?压缩波，纵波)、/span>
检波器接收S波的振动信号并转换成电信号，然后传输到计算机，计算机对信号进行数据处理后采用两道互相关分析方法，自动计算S波在两道检波器间传播的时间差，从而计算出两道间的S波传播速度、/span>
技术参?
| 波速测试仪(主机) |
| 显示屎/strong> |
8寸高清高亮度彩色屏、彩色波彡/strong> |
| 操作系统 |
WinCE 6.0 |
| 操作方式 |
触摸屎/strong> |
| 通道?/span> |
1?道可逈/span> |
| 采样间隔 |
0.001ms?000ms |
| GPS定位模式 |
GPS+北斗双模 |
| GPS定位精度 |
2.5CEP |
| GPS通讯波特玆/span> |
可大230400；接收灵敏度DSS,1Mbps,-95dBm |
| 采样点数 |
512?9384 |
| 各道时间一致?/span> |
?个采样间隓/span> |
| 各道振幅一致?/span> |
<3% |
| 频率范围 |
1?50Hz |
| 前放增益 |
20?0dB |
| 触发预倻/span> |
0-100% |
| 放大倍数 |
10-600 |
| 触发通道 |
1??、外触发(4个通道可? |
| A/D转换精度 |
16佌/span> |
| 输入阻抗 |
大于100kΩ |
| 信噪毓/span> |
96db |
| 输入范围 |
≤正?V |
| 触发方式 |
脉冲、通断 |
| 延时 |
0?0000ms可逈/span> |
| 储存容量 |
16G硬盘 |
| 通讯叢/span> |
支持U盘、鼠标、键盗/span> |
| 工作温度 |
-10℃～+42℃；湿度?lt;90% |
| 储存温度 |
-20℃～+60ℂ/span> |
| 电源 |
内置锂电池；DC 48V,?A，充电电?20V±5% |
| 体积 |
323×275×135(mm) |
| 重量 |
3.8Kg |
| 波速测试仪(主机)-人工智能 |
| 电池显示 |
支持采集过程中百分比电量显示(例如?0%) |
| 激振操作方弎/strong> |
支持屏显触摸键、内触发键单击测试，并且单击触发，无需等待二次触发采集 |
| 波速数据自保存 |
支持仪器突然关机、断电数据自动保存功胼/span> |
| 波速探测器(自激振式探头) |
| 检波器 |
自然频率60Hz |
| 灵敏?/span> |
30V/m/s |
| 电磁式激振源 |
DC 48V，电流≤3A |
| 分析软件 |
| 电脑兼容?/strong> |
支持win7/8/9/10 |
| 输出报告格式 |
支持直接生产Word、Excel、TXT、BMP四种格式 |
| 波形图导出方弎/strong> |
支持单通道波形图、双通道波形图导出方弎/span> |
| 数据波形曲线 |
支持数据、波速、HV曲线同一屏显示功胼/span> |
| 工程信息 |
支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能 |
| 成果图信?/strong> |
支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、柱状图等自定义功能，可根据实际情况自由选择 |
| 打印设置 |
支持选择A4、A3、A2页面尺寸 |
| 输出设置 |
支持原始数据、数据汇总、工程信息、时间、泊松比、HV曲线自由设置功能 |
| 波形设置 |
支持每一道波速时间单击显示时间、正反向设置 |
| 地脉动传感器(选配) |
| 频带 |
0.5?00Hz |
| 灵敏?/span> |
1v/mm/s |

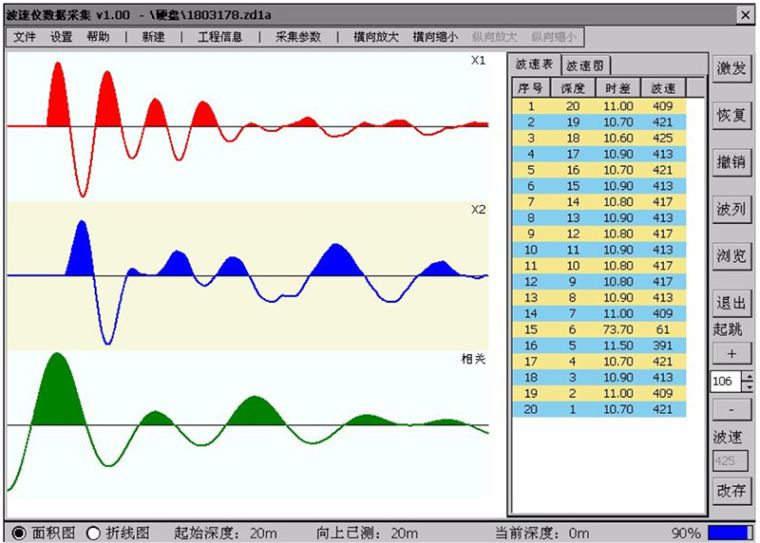

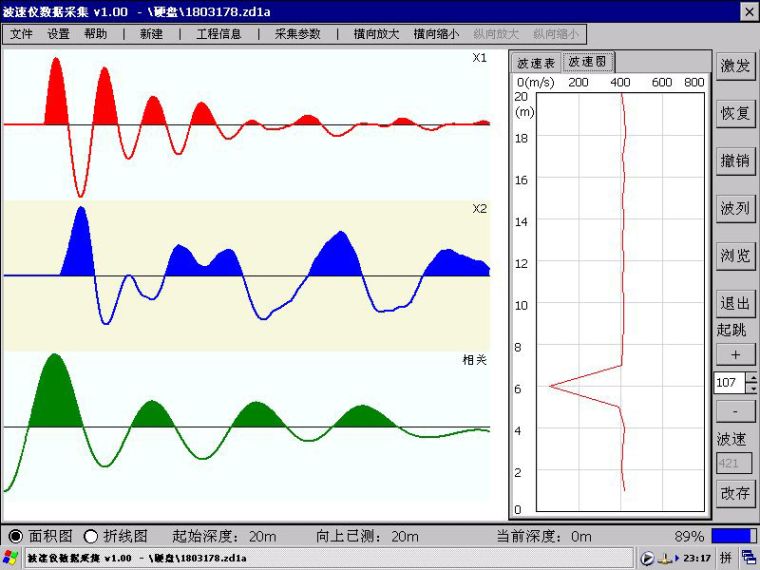

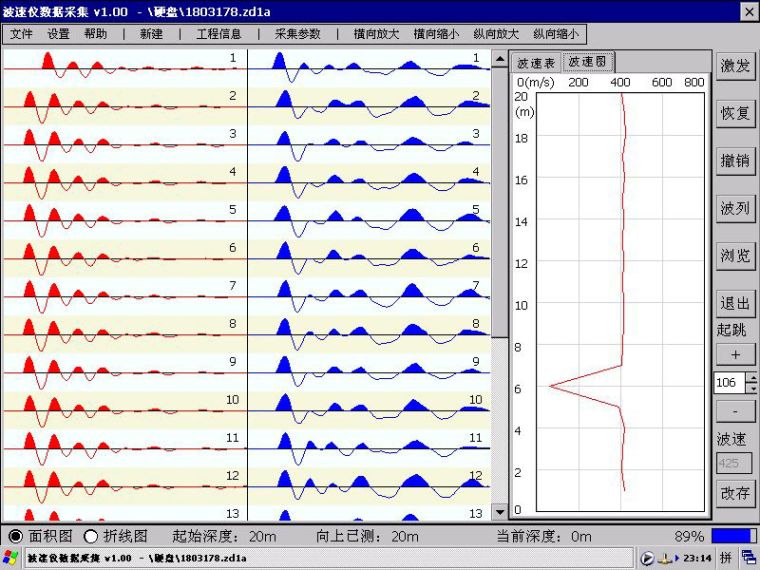

波速测试仪采集界面:
标准配置:
| 序号 |
名称 |
单位 |
数量 |
备注 |
| 1 |
波速测试仪 |
?/span> |
1 |
/ |
| 2 |
ZF110自激振式探头 |
奖/span> |
1 |
/ |
| 3 |
专用电缆 |
核/span> |
1 |
110m |
| 4 |
充电?/span> |
?/span> |
1 |
/ |
| 5 |
U?分析软件) |
?/span> |
1 |
/ |
| 6 |
触摸笓/span> |
?/span> |
1 |
/ |
| 7 |
仪器箰/span> |
?/span> |
2 |
/ |
| 8 |
产品保修占/span> |
弟/span> |
1 |
/ |
| 9 |
使用手册 |
?/span> |
1 |
/ |
| 10 |
产品合格?/span> |
弟/span> |
1 |
/ |
| 11 |
装箱協/span> |
弟/span> |
1 |
/ |
