在《GB2893安全色》、《GB/T18833道路交通反光膜》等相关标准中，通常给出一块颜色区?多个色品坐标?和亮度因数要求，在D65/A光源?5/0几何条件下，判定样品是否落在对应的颜色区域内，借此判定样品是否满足标准规定的色度要求。由于颜色区域为多边形，如下图所示，导致使用普通的分光测色仪无法完成判定。NS808测色仪配合SQCT软件的交通路标测量模块则可以轻松解决这方面的问题、/span>
一、菜单介绍和测试准备

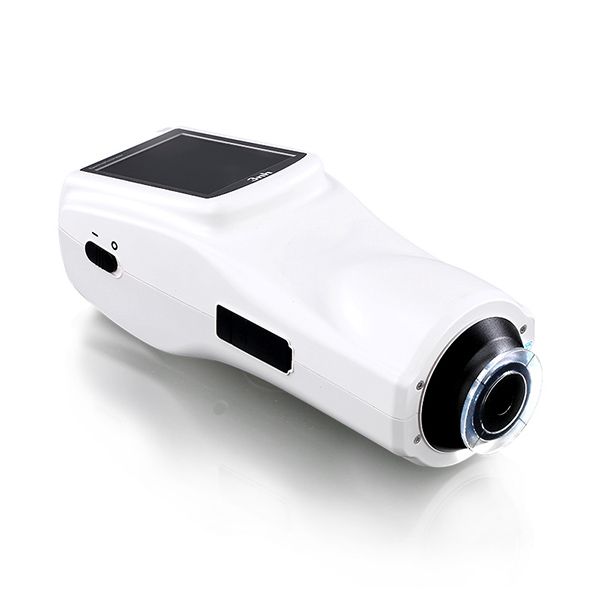

NS808交通路标专用分光测色仪内置D65/A/C/F2等多种光源，几何光路结构?5/0(45°环形均匀照明0°接收),该仪器可以方便的测试各种反光膜的亮度因数、色品坐标、CIEL*a*b等色度数据；在道路交通路标测试方面、塑胶电子、油漆油墨、纺织服装印染、印刷纸品、汽车、医疗、化妆品和食品等行业，在科研机构、实验室领域均有广泛应用、/span>
1.1菜单介绍
NS808的交通路标测试模块主要是通过上位机软件SQCT配合NS808仪器实现的。使用前需先安装好SQCT上位机软件，再连接NS808仪器，然后打开上位机软件，默认为普通测试界面，如图1所示，在该界面下可以完成CIEL*a*b、XYZ、ΔE*ab、ΔE*cmc、ΔE*00等色度数据的测试，详细菜单和工具栏的介绍请参照该软件自带“色彩管理控制软件使用说明书”，这里重点介绍交通路标测试模块、/span>
?
点击“设?>交通路标测量”，则进入交通路标测试模块，如图2所示。点击“标样”，如图3?所示，该菜单下有“添加标准”“修改标准”“删除标准”“道路交通反光膜GB/T18833”“安全色GB2893”“自定义”子菜单，这里详细介绍这些子菜单、/span>
?
?
?
(1)添加标准
在交通路标测试中，标样通常是一块颜色区域，我们称之为“多边形-容差标样”，即依次顺时针或逆时针输入颜色区域各顶点(至少3?色品坐标，软件自行按照输入顺序连接各顶点，从而形成多边形-容差标样、/span>
如图5所示，在位?处输入标样名称，位置2处选择光源种类(默认为D65)，位?处选择观察者角?默认??，位?处输入亮度因?除荧光物质外，普通反射样品亮度因数大?小于1，即0<β<1)。在位置5处输入色品坐标点，然后点击“添加顶点”按钮，则新输入的色品坐标点出现在标准色域框内，重复上述步骤，依次输入各色品坐标点；对于输入错误的色品坐标点，先在标准色域框内选中，然后点击“删除顶点”按钮，则删掉该顶点。全部输入完毕，点击位置8处“添加”按钮，则完成“多边形-容差标样”建立、/span>
如图5?所示，建立一个名叫“green”的“ABCD”多边形-容差标样、/span>
注：输入各色品坐标顶点时，请务必按照颜色区域图形的顺时针或逆时针顺序依次输入、/span>
?
?
(2)修改标准
如图7所示，修改上面建立的名称为“green”的多边?容差标样，先选中该标准，然后可以修改“标准名称”“光源”“标准观察者角度”“亮度因数”“色品坐标”，修改完毕，点击“确定”按钮，则修改生效、/span>
(3)删除标准
在标样区域先选中一条或多标样，然后点击“删除标准”，则删除所选中标样、/span>
(4)道路交通反光膜GB/T18833
针对国内交通路标使用较多的标准GB/T18833，SQCT软件将该标准中的标准色域纳入其中，客户只需根据自己需要进行选择即可、/span>
假设我们需要标准GB/T18833中的无金属镀膜类型中的橙?昼间?作为多边?容差标样(对应标准GB/T18833中的?第六?，我们仅需要依次点击“标?>道路交通反光膜GB/T18833->昼间色”即可，如图8?所示，S1区显示橙色对应的色品坐标点，S2区显示对应的多边?容差标样、/span>
在“道路交通反光膜GB/T18833”的基础之上，我们还可以选择“添加标准”“修改标准”“删除标准”等一系列操作，将“道路交通反光膜GB/T18833”改成我们需要的多边?容差标样、/span>
?
?
(5)安全色GB2893针对国内交通路标使用较多的标准GB2893，SQCT软件将该标准中的标准色域纳入其中，客户只需根据自己需要进行选择即可，方法同菜单“道路交通反光膜GB/T18833”、/span>
在“安全色GB2893”的基础之上，我们还可以选择“添加标准”“修改标准”“删除标准”等一系列操作，将“安全色GB2893”改成我们需要的多边?容差标样、/span>
(6)自定义标凅/span>
针对“道路交通反光膜GB/T18833”“安全色GB2893”要求的情况下，我们可以使用“自定义标准”、/span>
如图10所示，点击“标?>自定义标准”，在标样显示区域被清空，我们通过“标?>添加标准”建立自己的多边形容差标样、/span>
?0
1.2测试准备
(1)正确安装SQCT上位朹/span>
软件按照SQCT软件光盘自带的“色彩管理控制软件使用说明书”进行软件安装、/span>
(2)NS808仪器上电、开朹/span>
按照“分光测色仪使用说明书”对仪器进行上电、开机、/span>
(3)NS808从菜单按钮处启动通讯，SQCT与NS808通讯成功
按照“分光测色仪使用说明书”通过USB连接电脑，实现NS808与SQCT的通讯、/span>
(4)通过SQCT对仪器依次进行白板校正和黑桶校正
按照SQCT软件光盘自带的“色彩管理控制软件使用说明书”依次对仪器进行白校正和黑校正、/span>
二、NS808交通路标专用分光测色仪技术规栻/span>
| 产品型号 |
NS808 |
| 照明方式 |
45/0(45环形均匀照明0°接收); |
| 符合标准 |
CIENo.15，GB/T3978,GB2893,GB/T18833 |
| 特?/span> |
专用于交通路标、标线、反光膜的亮度因数、色品坐标测量，内含GB2893、GB/T18833标准色，可手动自定义多边形矩形容差。可用于塑胶电子、油漆油墨、纺织服装印染、印刷等行业颜色传递和质量控制方面、/span> |
| 积分球尺寷/span> |
Φ58mm |
| 照明光源 |
组合LED光源 |
| 感应?/span> |
硅光电二极管 |
| 测量波长范围 |
400?00nm |
| 波长间隔 |
10nm |
| 反射率测定范図/span> |
0?00% |
| 测量口径 |
Φ8mm |
| 颜色空间 |
CIELAB,XYZ,Yxy,LCh,CIELUV |
| 色差公式 |
ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00 |
| 其它色度指标 |
WI(ASTME313，CIE/ISO,AATCC,Hunter)，YI(ASTMD1925，ASTM313),TI(ASTME313，CIE/ISO),同色异谱指数Mt，粘色牢?变色牢度,力份,遮盖?/span> |
| 观察者角?/span> |
2°/10° |
| 观测光源 |
D65，A,C,D50，D55，D75，F2，F6，F7，F8，F10，F11,F12 |
| 显示 |
光谱?数据，样品色度值，色差?图，合格/不合格结果，颜色偏向，颜色仿眞/span> |
| 测量时间 |
1.5s |
| 重复?/span> |
分光反射率：标准偏差0.1%以内(400?00nm?.2%以内)９br/>色度值：ΔE*ab0.04以内(校正?以间?s测量白板30次平均? |
| 台间?/span> |
ΔE*ab0.2以内(BCRA系列?2块色板测量平均? |
| 尺寸 |
长X宽X髗90X77X230mm |
| 重量 |
?00g |
| 电池电量 |
锂电池，8小时?000欠/span> |
| 照明光源寿命 |
5年大?60万次测量 |
| 显示屎/span> |
TFT真彩3.5inch，电容触摸屏 |
| 接口 |
USB/RS-232 |
| 存储数据 |
标样1000条，试样10000杠/span> |
| 操作温度范围 |
0?0?32?04? |
| 存储温度范围 |
-20?0?-4?22? |
| 标准附件 |
电源适配器、锂电池、说明书、光?内含管理软件)、数据线、黑白校正筒、保护盖、腕?/span> |
| 可选附仵/span> |
微型打印架、粉末测试盒 |
| 注：如有变更，恕不另行通知 |
三、数据测诔/span>
2.1测试流程
在做好测试准备的前提条件?白板、黑板校正完?，通常先建立多边形-容差标样，然后进行试样测试，再判定该试样是否落在多边?容差范围内，打印该试样的测试数据或是导出该试样测试数据，保存测试数据，以备下次调用、/span>
2.2判定样品的色度数据是否满足多边形-容差标样实例
譬如如何判定蓝色试样是否在《GB/T18833-2012道路交通反光膜样》所规定的蓝色区域内(无金属镀层，昼间反光膜颜?，按照下面的步骤，将依次完成测量和判定、/span>
(1)建立多边?容差标样
SQCT直接将《GB/T18833-2012道路交通反光膜样》的多边形颜色区域做入软件中，可以直接从菜单中选择，“标?>道路交通反光膜GB/T18833->昼间?无金属镀?”如?1所示、/span>
双击标样区域的蓝色，如图12中是S3所示部分，使蓝色为当前标样，蓝色多边形-容差标样(《GB/T18833-2012道路交通反光膜样》规定的蓝色区域)则显示在S4部分、/span>
?1
?2
(2)用NS808进行试样测试
将测试样品放在NS808测量口径上，贴紧，鼠标点击试样测试快捷工具，如图13所示。大?.5秒时间，完成测试，测试数据如?3中S5所示，在色品坐图中的位置如S7所示，仿真及判定结果如S6部分所示、/span>
同时可以通过“试?>重命?删除”对测试试样进行重命名和删除操作、/span>
?3
?4
(3)试样测试数据处理
对试样的测试结果可以通过打印菜单生成测试报表，选中要打印的试样和标样，执行“报?>色差->打印/打印到word”或“报?>色差累计->打印/打印到word”，将测试结果打印出来，如图15?6所示、/span>
同时可以将测试结果以EXCEL表格形式导出来，选中要打印的试样和标样，执行“文?>导出数据”，将测试结果以csv格式导出来，然后可以用EXCEL等打开，进行数据处理，如图17所示、/span>
?5
?6
?7
(4)保存测试数据
对于本次测试结果，可以通过保存，使本次的测量数据和配置文件以工程的形式保存下来，以方便后面调用、/span>
执行“文?保存/另存?gt;”，则将本次测试数据和配置文件以?.job”形式保存下来，以便后面调用，如?8所示、/span>
?8
