过程传感器 >> 液位传感器
HZ20C投入式液位变送器(液体静压式)

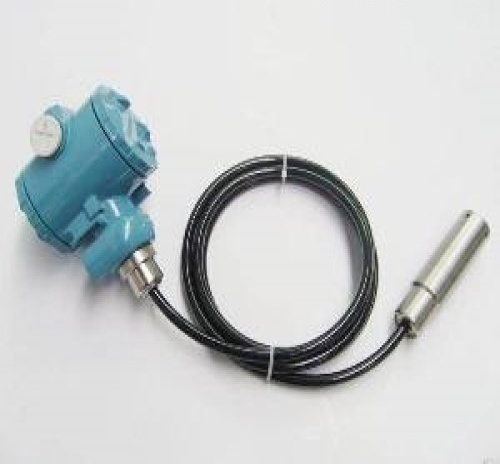

HZ20C投入式液位变送器(液体静压式)图片
型号: HZ20C
产地: 上海
索取资料及报价
型号: HZ20C
产地: 上海
半岛bd体育手机客户端 介绍

HZ20C投入式液位变送器(液体静压式)

HZ20C投入式液位变送器(液体静压式)采用高性能的扩散硅压阻式压力传感器作为测量元件,经过高可靠性的放大处理电路及精密温度补偿,将被测介质的表压或绝压转换为标准的电压或电流信号。本半岛bd体育手机客户端 体积小巧,使用安装方便,直接投入水中即可测量出变送器末端到液面的液位高度。

特点

采用先进电路处理技术,性能稳定、高灵敏度;多种量程,最大可测200m(水柱压力);采用316L不锈钢隔离膜片,适用于多种测量介质;配置灵活,根据需要可选择不同配置;一体式、分体式可选;反极性和过电压保护;抗冲击、防雷击设计;激光调阻温度补偿,零点、量程可现场调节;范围宽抗腐蚀,适于多种介质;过载及抗干扰能力强,性能稳定。

应用

工业现场液位测量与控制、城市供水及污水处理、石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。

技术参数

测量形式及范围
0~1~200mH2O
允许过载
3倍满量程压力
工作温度
-20~80℃
温度补偿
-10~70℃
存储温度
-40~80℃
准确度(包含非线性、重复性、迟滞)
0.2%FS(典型) 0.5%FS(最大)
稳定性误差
1.0%FS(典型), 0.5%FS(最大)
温漂系数
0.01%FS(典型,量程不小于5mH2O)
0.03%FS(典型,量程小于5mH2O)
输出信号
(4~20)mA、(0~10/20)mA
(0~5)V、(1~5)V、)0~10)V
供电电源
15~36 VDC(标定电压24VDC)
负载(Ω)
电流输出型<(U-15V)/0.02A、 电流输出型>5K
外壳材料
不锈钢
O型圈
氟橡胶
膜片
316L不锈钢
电缆
专用防水透气电缆
防护等级
IP68(压力传感器部分),IP65(接线盒变送器部分)

安装使用

在敞口的容器中测量静态液位时,把液位变送器直接投入到容器底部,在容器开口处用尼龙带或三脚可调安装架等将电缆线(接线盒)固定即可。在流动的液体中测量液位时,因介质波动较大,可以在液体中插入一根Φ45mm的钢管,同时在水流方向的反面不同高度的管壁上打若干小孔,使液体流入管内。另一种方法是在液体底部加装阻尼装置,以过滤泥沙和消除动态压力和波浪对测量的影响。

静态下液位测量

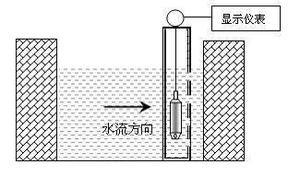

动态下液位测量
半岛bd体育手机客户端 选型
HZ20C-口E口A口C口D口投入式液位变送器
HZ20C
投入式液位变送器 (注明量程范围)
结构形式
1、一体式不带接线盒 2、分体式带接线盒
E口
输出信号
1、(0~5)VDC 2、二线制(4~20)mA(默认) 3、(0~10)mA
4、其它注明
A口
准确度
1、0.2 2、0.5
C口
探头类型
1、默认为标准型(非防腐型 ) 2、防腐型
D口
显示方式(仅限于分体式带接线盒类型)
1、无显示(默认)
2、0~100%线性指示
3、LCD数字量程显示(液晶)
4、LCD数字0~100%显示(液晶)
5、LED数码管0~100%显示

选型说明

注明测量范围(液位高度),对于一些特殊介质,注明介质的密度。

选型时,应注意被测介质与半岛bd体育手机客户端 接触的材料相兼容,对于特殊介质,可订制。

半岛bd体育手机客户端 安装于多雷雨地区时,订货时应注明“防雷",建议用户在现场安装防雷击保护装置,并确信品及电源接地。

关于导气电缆长度的选取:一般比实际液位高度长1~2米。
