【结构和特点】
本设备采用单元换热块叠加结构,换热块之间采用聚四氟乙烯“O”型圈或膨胀PTFE(四氟弹性绳)密封,设备整体加装压力弹簧作热胀冷缩的自动补偿机构。相对于YKA圆块孔式换热器,本设备顶部加装吸收塔节,底部加装气液分离器,结构及原理和列管式石墨降膜吸收器相似。

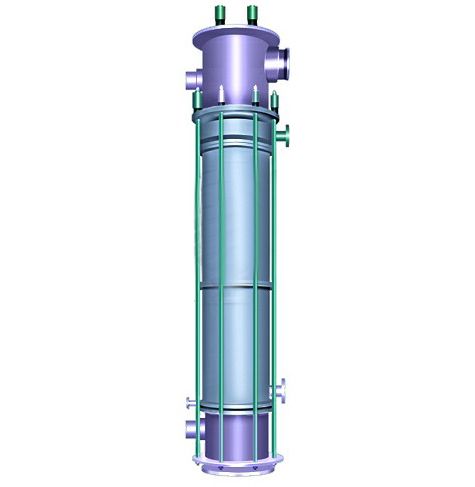

YKX型圆块孔式石墨降膜吸收器的造膜器(或称:分液头、分配杯、溢流管)采用高密度、高纯度、高强度的“三高”石墨制做成的高效分布器,因此本设备具有膜效果好、生产强度大、还具有结构强度大,抗热冲击性好、传热效率高、检修方便等特点。是一种性能优越的气体吸收设备。
【技术特性】
设计压力:管程:<0.1MPa
壳程:0.4MPa
设计温度:管程:进气温度<170℃
壳程:-20℃~60℃
换热面积:1~120m2 可根据用户需要设、制造大型列管式降膜吸收器。
执行标准:参照HG/T3188-2000《管壳式石墨降墨吸收器》
【主要优点】
1)采用单元石墨块设计,被损坏的块材能迅速更换
2)石墨块之间采用垫片,不用粘接剂,拆、装简单,维护方便
3)添加石墨块即可增加换热器的面积
4)耐冲击力强
5)吸收效果好
【用途】
本系列半岛bd体育手机客户端 一般用作HCl、SO2、NH3、P2O5、H2S气体的吸收。
【管口尺寸表】
型号 |
规格 m2 |
a.e管 |
b.c管 DN |
f.g管 DN |
d管 |
h管 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
YKX |
300 |
3 |
50 |
140 |
500 |
20 |
125 |
240 |
65 |
165 |
5 |
400 |
10 |
65 |
165 |
50 |
20 |
150 |
290 |
75 |
180 |
12 |
500 |
15 |
75 |
180 |
70 |
20 |
200 |
335 |
102 |
215 |
20 |
600 |
25 |
100 |
210 |
80 |
20 |
250 |
400 |
125 |
240 |
30 |
700 |
40 |
150 |
260 |
100 |
20 |
300 |
420 |
175 |
290 |
45 |
50 |
800 |
55 |
175 |
285 |
100 |
20 |
350 |
450 |
200 |
215 |
60 |
65 |
【安装尺寸表】
型号 |
规格 m2 |
|
安装尺寸 |
支座 |
H |
H1 |
H2 |
H3 |
H4 |
L1 |
L2 |
L3 |
L4 |
L5 |
φA |
n |
YKX |
300 |
3 |
2580 |
265 |
2030 |
395 |
170 |
285 |
290 |
320 |
305 |
310 |
320 |
6 |
5 |
3024 |
2474 |
400 |
10 |
3095 |
302 |
2498 |
405 |
180 |
335 |
340 |
370 |
355 |
360 |
420 |
6 |
12 |
3534 |
2937 |
500 |
15 |
3307 |
349 |
2569 |
468 |
224 |
390 |
390 |
420 |
410 |
415 |
520 |
8 |
20 |
4198 |
3460 |
600 |
25 |
3655 |
382 |
2740 |
1836 |
280 |
450 |
445 |
475 |
475 |
480 |
620 |
10 |
30 |
4170 |
3225 |
2354 |
35 |
4685 |
3770 |
2872 |
YKX |
700 |
40 |
4230 |
435 |
3315 |
2419 |
350 |
480 |
460 |
535 |
535 |
540 |
720 |
10 |
45 |
4460 |
3531 |
2641 |
50 |
4680 |
3759 |
2863 |
800 |
55 |
4460 |
460 |
3537 |
2641 |
380 |
480 |
460 |
595 |
595 |
600 |
820 |
12 |
60 |
4680 |
3759 |
2863 |
75 |
4900 |
3981 |
3085 |
注:亦可制造75-250m?的大型规格圆块孔降膜吸收器。
