概述

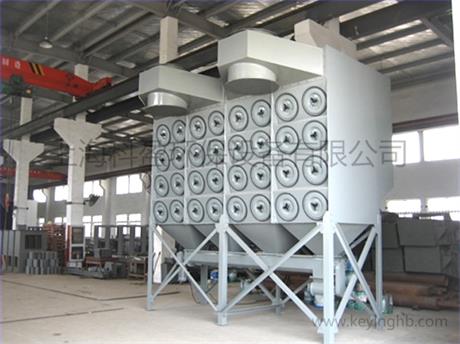

KLC型沉流式滤筒除尘器滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成。具有结构合理、除尘效率高、实用性强、占地面积小、节能效果显著的特点。适用于各类干式粉尘,如烟草、钢铁、水泥、制药、喷砂、铸造、橡胶、碳黑等多种行业。采用专用滤筒还可以应用在塑料、染料、树脂、淀粉、煤灰等要求防静电的行业。此外对于一些直径非常小的粉尘也有专门的滤材可以使用。
工作原理
含尘气体进入除尘器灰斗后,由于气流断面突然扩大及气流分布板作用,气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗;粒度细、密度小的尘粒进入滤尘室后,通过布朗扩散和筛滤等组合效应,使粉尘沉积在滤料表面上,净化后的气体进入净气室由排气管经风机排出。滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭,当脉冲阀开启时,气包内的压缩空气通过文丘里管均匀的进入滤筒内部,使滤筒膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中。收集的粉尘通过卸灰阀,排到灰桶内。
性能特点
1、采用了先进的沉流式布局及滤筒斜装结构,因而除尘器在工作过程中同步清灰效果好。
2、尘气入口设置挡尘板,有缓冲及耐磨作用,不使粉尘直接高速冲击滤筒,因而能延长滤筒的使用寿命。
3、滤筒15°倾斜抽屉式安装,可使滤筒拆换更方便,而且除尘器本体内不设置传动部件,使其维修工作减至最少。对一般性粉尘,滤筒可长期使用不需要更换,省去了常用袋式除尘器需经常换洗滤袋的繁琐工作,并节省了大量的维修费。
4、模块拼装式结构组合,对安装空间环境不挑剔。
5、可以扩大原有组合,增加除尘机组及处理风量,而不需要对原有设备进行太多改动。
设备性能参数表
型号 |
过滤面积 |
处理风量 |
单元数 |
滤筒数 |
运行阻力 |
宽度 |
深度 |
高度 |
(m 2 ) |
( m/h) |
(组) |
(只) |
( Pa) |
W |
L |
H |
KLC2-8 |
75 |
3600~5400 |
1 |
8 |
≤ 1200 |
1020 |
2200 |
3200 |
KLC3-12 |
112 |
5376~8064 |
1 |
12 |
1020 |
2200 |
3650 |
KLC4-16 |
150 |
7200~10800 |
1 |
16 |
1020 |
2200 |
4200 |
KLC3-24 |
225 |
10800~16200 |
2 |
24 |
2040 |
2200 |
3650 |
KLC4-32 |
300 |
14400~21600 |
2 |
32 |
2040 |
2200 |
4200 |
KLC3-36 |
338 |
16224~24336 |
3 |
36 |
3060 |
2200 |
3650 |
KLC4-48 |
451 |
21648~32472 |
3 |
48 |
3060 |
2200 |
4200 |
KLC3-48 |
451 |
21648~32472 |
4 |
48 |
4080 |
2200 |
3650 |
KLC4-64 |
601 |
28848~43272 |
4 |
64 |
4080 |
2200 |
4200 |
KLC3-60 |
564 |
27072~40608 |
5 |
60 |
5100 |
2200 |
3650 |
KLC4-80 |
752 |
36096~54144 |
5 |
80 |
5100 |
2200 |
4200 |
注:此型号除尘器标准配置滤筒为普通聚酯滤料,5微米以上粒径粉尘收集能力为99.9%。选型时推荐过滤风速为0.8-1.2m/min。
