HJ浸没式汽水混合器
HJ浸没式汽水混合器图片
品牌: SEMEM
产地: 长沙
索取资料及报价
品牌: SEMEM
产地: 长沙
半岛bd体育手机客户端 介绍


一、HJ浸没式汽水混合器 概述

HJ浸没式汽水混合器是一种节能型蒸汽加热器,它具有加热迅速,消音效果好,能平静把冷(液)水加热至沸点的优点。由于采用全新的消声结构,噪声降低至50dB以下,解决了传统加热方式费用高、噪声大、占用机房面积、安装工程量大等难题,并且可以与智能水温自动控制器、液位自动控制报警仪联动,为全自动运行的热水制备系统。

型号 HJ-25 HJ-32 HJ-40 HJ-50 HJ-65 HJ-80 HJ-100 HJ-125
外型参数 A 160 160 160 180 180 220 220 220
B 90 90 90 110 110 130 130 130
D 159 159 159 219 219 219 219 273
d 115 135 145 160 180 195 215 245
参考重量 kg 5 6 8 10 12 15 20 25

型号尾注:Z铸钢材质,G碳钢材质,C不锈钢材质;S管螺纹丝口连接方式,F法兰连接方式。

型号尾注举例:HJ-50-CF 表示:口径DN50,不锈钢材质,法兰连接方式。

二、HJ浸没式汽水混合器 特点

HJ浸没式汽水混合器相当于把蒸汽直接引入水中,但克服了噪声大、加热不稳定、冷热水分区等根本缺陷。

1、静音、无振动:HJ浸没式汽水混合器采用内部旋流消声结构,噪声低于50dB,无振动;

2、热效率高:蒸汽直接通入水中,无冷凝水所带走的热量损失,热效率99%,节能,无浪费;

3、投资省:HJ浸没式汽水混合器价格远低于壳管式换热器,在热水箱设置位置高时,可省却热水泵;

4、重复加热:采用HJ浸没式汽水混合器时,汽水分开控制,反复加热水箱中的水,无需放干箱内余水;

5、安装维护简便:HJ浸没式汽水混合器外形尺寸小。

三、HJ浸没式汽水混合器 工作原理

HJ浸没式汽水混合器采用全不锈钢制造,浸没式汽水混合器内部的喷嘴为细小斜孔,蒸汽从浸没式汽水混合器喷嘴处高速喷入壳体内,对周围冷水产生强烈的引射作用,冷水通过浸没式汽水混合器外壁上的斜向小孔进入浸没式汽水混合器内与蒸汽高速混合换热,进行全热交换,而高速蒸汽在壳体内盘旋上升。形成的旋转水汽,吸收蒸汽的功能,消除噪音,同时被加热的水不断从壳体上表引出,带动浸没式汽水混合器周围的水流动,从而加热整个水箱中的水。

四、HJ浸没式汽水混合器 技术参数

项目 HJ-25 HJ-32 HJ-40 HJ-50
蒸汽耗量(kg/h) 热水产量(kg/h) 蒸汽耗量(kg/h) 热水产量(kg/h) 蒸汽耗量(kg/h) 热水产量(kg/h) 蒸汽耗量(kg/h) 热水产量(kg/h)
蒸汽压力(Mpa) 0.1 136 1976 228 2999 354 4411 457 5833
0.2 187 2651 301 3981 441 5367 581 6928
0.3 242 3321 362 4676 517 6898 640 7913
0.4 284 3671 413 5321 562 7101 708 8864
项目(续) HJ-65 HJ-80 HJ-100 HJ-125
蒸汽耗量(kg/h) 热水产量(kg/h) 蒸汽耗量(kg/h) 热水产量(kg/h) 蒸汽耗量(kg/h) 热水产量(kg/h) 蒸汽耗量(kg/h) 热水产量(kg/h)
蒸汽压力(Mpa) 0.1 541 6673 620 7689 860 10665 1095 13575
0.2 651 7981 725 9053 1153 14388 1441 17980
0.3 753 9234 911 11418 1373 17216 1678 21035
0.4 847 10281 977 12292 1525 19182 1811 22786

注:表中热水产量从15℃加热至65℃计

五、HJ浸没式汽水混合器 设计选型

HJ浸没式汽水混合器有额定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选用一台或多台浸没式汽水混合器。实际所需蒸汽耗量可参照以下公式:(①用于间断加热;②用于连续加热。)确定如下:

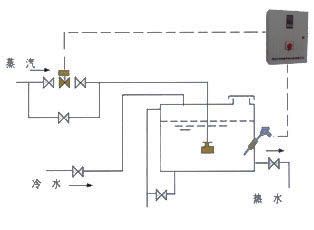

六、HJ浸没式汽水混合器 安装使用

HJ浸没式汽水混合器为法兰接口,将蒸汽管接入水箱(水池)内,用法兰连接。

1、单台浸没式汽水混合器应安装在水箱中间位置,多台并联使用时,应均匀布置;

2、浸没式汽水混合器底部距水箱底部200mm左右,且应保证水淹没混合器100mm以上;

3、引入水箱中的蒸汽管道应固定,不应有松动现象;

4、蒸汽管道上在靠近水源侧安装止回阀,防止发生水倒流事故;

5、蒸汽管内若有杂质(新装管道,久用管道),需要安装过滤器;
