粉碎设备 >> 砂磨机
派勒PHE 500卧式砂磨机

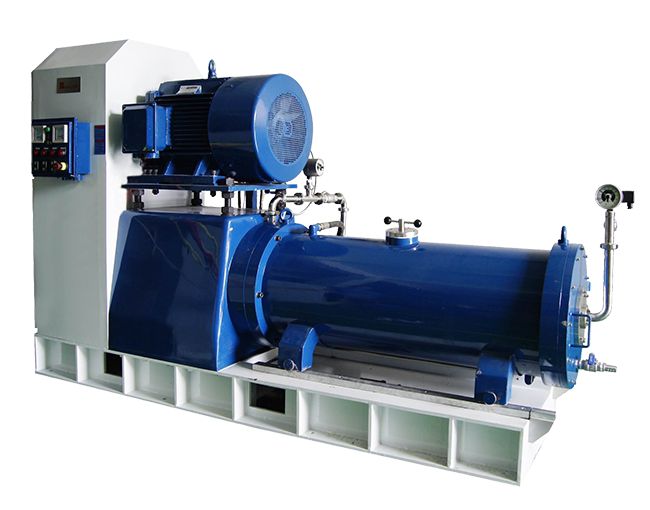

派勒PHE 500卧式砂磨机图片
型号: PHE 500
品牌: 派勒
产地: 广州
索取资料及报价
型号: PHE 500
品牌: 派勒
产地: 广州
设备外型: 卧式
设备结构: 盘式
半岛bd体育手机客户端 介绍

详细介绍:
派勒 Pühler PHE SuperMaxFlow 系列卧式偏心盘 是目前工业上应用最广的一种砂磨机,派勒公司PHE 系列砂磨机最大容量可以达到10000升.并获得国家专利局保护,与传统砂磨机比较具有以下优点:

在全球知名的研磨系统"MoliNex"上做了进一步的研发; 并取得专利局批准
全封闭式,搅拌盘可为三偏心或圆形结构,按一定顺序排列,克服了传统机研磨介质分布不均的缺点,研磨效率高。研磨难以分散的材料,或高细度要求的半岛bd体育手机客户端
由于离心力的作用,空心结构的转子和主轴一起旋转
空心转子内几乎无磨球,出料分离器系统无磨损,出料过流面积大,过滤效果好,工作寿命长
带冷却液的双向滑动机械密封装置,密封效果好,运行可靠,保证了轴承运行的可靠性
处理批次量大,适合工业化在线连续生产 ,高效能、易操作,参数易调整
由于采用研磨筒体,出料端盖及研磨轴强制冷却系统,出料半岛bd体育手机客户端 温度低(采用转子冷却系统);
粒径分布范围窄,均匀度高
无死角,物料100% 分散剪切
所研磨料浆的粘度范围广泛:20 mPas - 7000 mPas
消除批次间生产的品质差异
噪音低,运转平稳
操作简单,易于操作和维修,运行和维护成本低
省时、高效、节能
结构牢固,设计紧凑
无需特殊的地基
聚氨脂分散盘配置或进口钢材等高耐磨材料

技术:
PHE-派勒创新国际专利研磨技术

SCS大流量动态分离系统 Super Canisler Separation System 多种研磨方式,一个解决方案:
PHE采用转子/缝隙筒分离系统,此分离器采用了新开发的缝栅结构,有效的防止了研磨介质过度集中,在亚微米甚至纳米范围内的超细研磨分散;高效率的分离系统设计,在大流量状况下也不会发生出料口堵塞,
分离器无磨损,过流面积大,空心结构转子和主轴一起旋转。研磨介质在离心力的作用下甩出空心转子,
空心转子内几乎无磨球,所以分离筛网无磨损。过滤效果好从而达到散热好,半岛bd体育手机客户端 粒度分布窄。间隙尺寸范围为0.15mm-0.8mm,可使用0.4mm的氧化锆介质。
通过改良后的出料口设置于出料阀兰的中下部,避免了物料沉淀所带来的研磨腔内分离器的堵塞和清洗的麻烦。

PHE SuperMaxFlow砂磨机中采用全进口制造的可更换的逆向输送研磨介质的PU
研磨盘片&大流量动态转子,应用化纤聚脂、
金矿、钨矿、热敏涂料、铁氧化体、硫酸钡 等水性物料研磨
PHE第三代涡轮加速器DSE-Accelerator
应用于钛白粉(硫酸法/氯化法)、伊蒙粘土矿行业,产能:6吨/小时(干基)
PHE SuperMaxFlow砂磨机中采用全进口品质
特耐磨钢材质制造的可更换的逆向输
送研磨介质和物料的冷硬合金钢三偏心研磨盘片
&销棒式动态转子应用于油漆、油墨、涂料
涡轮砂磨机采用全进口氣化锆材质品质
制造的涡轮盘&销棒式动态平衡转子应用于UV油墨、汽车面漆

? Dr.AlfredPuhler在全球知名的研磨系统“MoliNex”上做了进一步的研发,并取得专利局批准。
? PHE系列整体采用开模翻砂铸件的机架是机器运行稳定之保证,研磨腔体带有加锆珠填充口(图③)和排珠口(图⑨)。
? 全封闭式结构设计,瘦长型的研磨筒体(图②)设计元素,16: 9之黄金分割比例的长度/直径系数比更佳。
? 采用全进口双向滑动双端面机械密封(图①)装置,密封效果好,运行可靠,适用于工业化在线连续生产。
? PHE SuperMaxFlow?卧式砂磨机,最大容量可以达到60000升,针对敏感物料带有触点式温度表控制(图⑥)。
? 通过改良后的出料口设置于出料阀兰的中下部(图⑦),改善了物料沉降时所带来的研磨腔内分离器的堵塞(图⑧)。
? PHE卧式砂磨机采用多种结构研磨盘组合(图④)通用性设计,针对不同应用可选择研磨盘模块结构。

应用:
派勒研磨及分散事业部为以下行业 应用提供设备和工程服务:
■印刷油墨      ■化纤
■出版物凹印油墨   ■钛白粉
■填料        ■农药悬浮剂
■胶印油墨      ■颜料生产(群青)
■包装油墨      ■矿物和陶瓷工业
■油漆和涂料     ■高岭土和滑石粉
■面漆及中涂     ■陶瓷釉材料
■汽车用电泳漆    ■玻璃陶瓷悬浮液
■船舶漆,如防污漆  ■有色金属矿
■卷材涂料      ■硫酸钡
■造纸行业      ■热敏涂料
■特殊化学品     ■半导体
■染料        ■稀土矿
■稀土纳米组件    ■铅锌矿
■黄金矿山      ■陶瓷航空插件
■电子陶瓷      ■碳酸钙
■硅酸锆

技术参数:

型号/规格 生产型
PHE5 PHE15 PHE30 PHE50 PHE100 PHE200 PHE500 PHE1000 PHE3000 PHE6000
筒体容积(L) 4 17 33 68 113 248 666 1350 3820 7200
有效容积(L) 4 15 27 49 93 185 486 1017 3070 6800
加工批量(L) 15-120 50-250 100-500 200-1000 500-2500 1000-10000 - - - -
转速(rpm/min) 800-2300 700-1600 700-1600 800 650 500 350 250 200-350 200-300
效率(kg/h) 22-260 52-420 70-700 140-1400 250-2500 420-4200 840-8400 1400-14000 2600-33000 -
驱动功率(kw) 7.5 13.5-15 18.5-24 37 55-75 75-90 160-200 315-355 1200 2200
长度(mm) 950 1286 1628 1944 2000 4188 3654 5855 18000 32000
宽度(mm) 410 932 1065 1150 760 1252 2180 1645 3000 6800
高度(mm) 1400 1638 1850 2115 1572 1850 1350 1680 3800 4500
重量(kg) 320 750 850 2050 2500 3700 8100 17000 43000 60000
