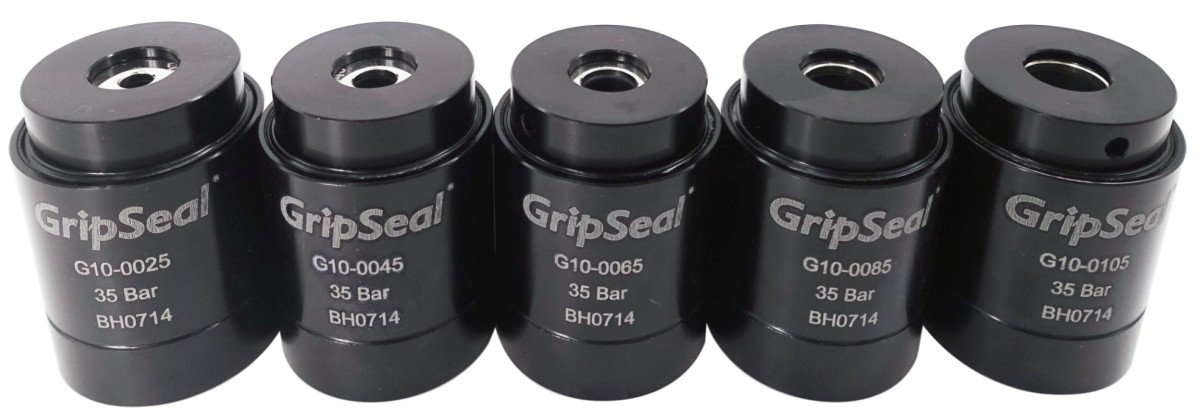

格雷希尔G10管外径快速接头
格雷希尔G10管外径快速接头图片
型号: G10系列
品牌: 慧烁机电
产地: 深圳
半岛游戏平台官网入口网址 产地: 国产氦质谱检漏仪


半岛bd体育手机客户端 名称
格雷希尔G10管外径密封连接器
半岛bd体育手机客户端 介绍

G10 系列 (管外径快速密封)GripSeal 格雷希尔

G10系列气动快速接头,使用气压来胀紧密封圈,与几乎任何类型的连接口建立内部气密连接,非常适合高产量自动化生产测试。

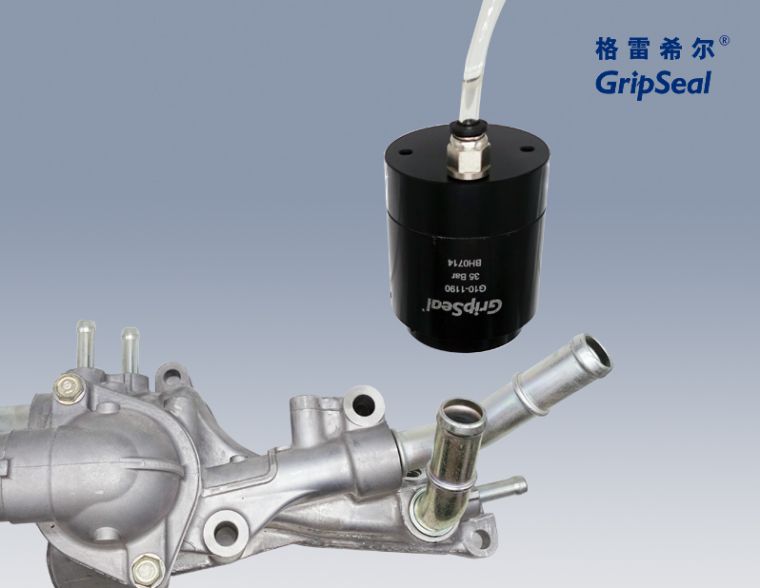

G10系列快速接头的全自动化外径连接方案

1、通过更有效的测试,降低整体的制造成本。

2、通过高集成自动化测试,更有效的提升产量能力。

3、消除因失败测试导致的浪费。

4、改善整个测试工序的稳定。

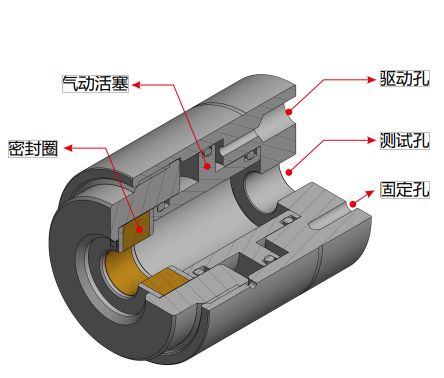

G10系列快速接头的特性

1、气压驱动

通过尾部驱动孔进气来推动内置活塞挤压密封圈实现胀紧密封。

2、自动化操作

通过尾部2个固定孔,可以将接头固定在任何执行件上,实现自动化操作,且精准、可靠。

3、测试孔

直通型设计,对流量无影响。G螺纹测试孔,符合国内标准

4、无损伤操作

密封圈夹紧接触,对测试件表面不会有任何损伤。

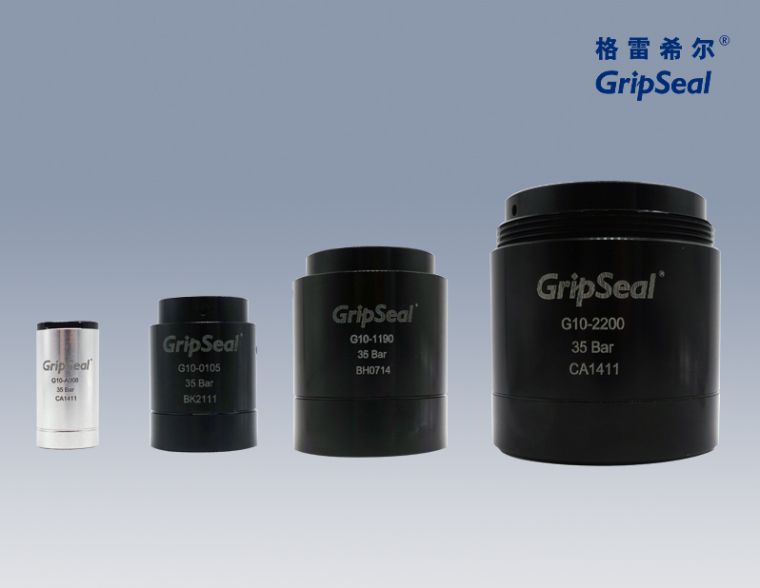

G10系列快速接头从A到3号主体,能满足从0.76mm-50mm直径的光管外封

G10系列快速接头的连接方式

步骤1:

将测试管放置G10系列前端测试口。

步骤2:
从驱动气孔给气,此时密封圈受挤压,产生膨胀,进而紧贴测试管外壁,形成密封。

步骤3:
a、当密封形成后,此时向测试孔内充入测试介质(如压缩空气、测试液等)
b、待测试完成后,测试介质排空,测试压力归于常压之后,此时驱动气压排空, 密封圈不再受压,密封连接断开,接头可移走。

步骤4:

当上述操作完成后,可将测试管从快速接头移走。

G10系列快速接头的优点与特点

1、气压驱动

密封可靠,操作稳定。

2、灵活定制

延长接头部件,避免体积干涉。

3、密封圈快速更换

维护简单,延长使用寿命。

4、密封圈材料

材质可选,满足客户的需求。

5、自动化操作

效率更高,测试结果更稳定。

G10系列接头的规格与参数

操作压力: 从真空到8Bar

密封范围: 10mm~34mm

插入深度: 1、2号主体:15mm

3、4号主体:30mm

流量接口: G1/8、G1/4、G/2

主体材料: 铝合金/不锈钢

主密封圈: 氯丁/硅橡胶

内部密封圈: 丁腈橡胶

驱动压力: 4-6Bar

操作温度: -20℃至120℃

G10系列通过使用气压驱动来挤压内部的密封圈,创造一个适用于各种管件的无泄漏外部连接,G10快速接头正是进行气密性测试和功能测试的理想选择。


G10Pro智能快速接头

G10Pro-0025

G10Pro-1110

G10Pro-2200

G10Pro-2300


G10Pro-0045

G10Pro-1130

G10Pro-2220

G10Pro-2320


G10Pro-0065

G10Pro-1150

G10Pro-2240

G10Pro-2340


G10Pro-0085

G10Pro-1170

G10Pro-2260

G10Pro-2360


G10Pro-0105

G10Pro-1190

G10Pro-2280


G10SS快速接头(不锈钢材质)

G10SS-A007

G10SS-0045


G10SS-A013

G10SS-0065


G10SS-A020

G10SS-0085


G10SS-0025

G10SS-0105


G10快速接头(铝合金材质)


G10-A007

G10-0085

G10-1190

G10-2300

G10-3440

G10-A013

G10-0105

G10-2200

G10-2320

G10-3470

G10-A020

G10-1110

G10-2220

G10-2340


G10-0025

G10-1130

G10-2240

G10-2360


G10-0045

G10-1150

G10-2260

G10-3380


G10-0065

G10-1170

G10-2280

G10-3410
