水汽捕集泵TH-135-20A
水汽捕集泵TH-135-20A图片
型号: TH-135-20A
品牌: 天寒
产地: 北京
产地类别: 国产制冷设备


半岛bd体育手机客户端 介绍

应用原理:

在使用油扩散泵的高真空环境中都存在着一定的残余气体,80%以上是水蒸汽、油蒸汽及其它高沸点的蒸汽,但其抽除残余气体的能力低、时间长,而且所有残余气体还是工件的污染源,从而使半岛bd体育手机客户端 的产量和质量受到影响。深冷泵则是解决这类问题的上佳选择。

深冷泵的工作原理:将一个能到-120℃以下的制冷盘管,放置在真空室中或油扩散泵的泵口,通过其表面的低温冷凝效应,迅速捕集真空系统的残余气体,从而大大缩短抽真空的时间(可缩短60-90%的抽气时间)、获得洁净的真空环境(真空度可提高半个数量级,达到10-8Torr、10-5Pa)。

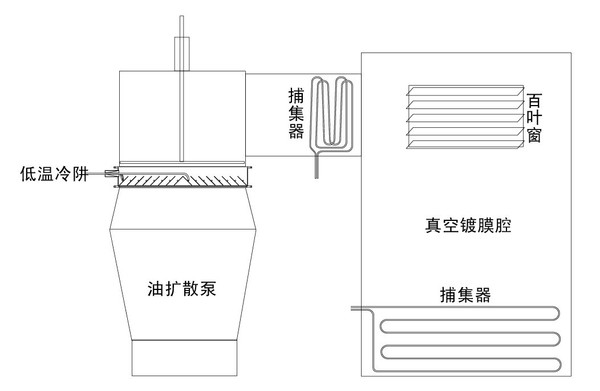

在实际应用当中,根据所放的位置不同可以分为两类(见图):

1、水汽捕集器

它的制冷盘管经常被安装在高阀与真空腔之间或真空腔内、卷绕镀膜上下室内等部位。适用于塑料低温镀膜、卷绕镀膜等被镀膜材料放气量较大的场合。盘管需要有加热除霜装置,使盘管每次开门之前恢复到常温,避免低温盘管从大气中吸收大量的水汽而结霜,影响下次抽真空。

2、低温冷阱

放在油扩散泵的泵口,高阀以下,它的主要功能是防止油扩散泵返油,同时也可以加快抽速、提高真空度。由于系统处于真空状态,无需除霜装置。

根据需要,二者可以分别安装也可以同时安装。

本公司研发生产的-135℃深冷水汽捕集泵,采用单台压缩机、自动复叠制冷方式、进口**压缩机及制冷配件、环保混合型制冷剂生产,替代液氮,节约成本。具有制冷速度快、效率高、温度低、维护方便等特点。

主要的性能特点

1、快速吸附水、油蒸汽、可缩短排气时间60-90%;

2、提高镀膜质量,防返油、不脱落、颜色纯正;

3、降温迅速,3分钟内制冷到-120℃,可到-150℃;

4、2分钟热气除霜,迅速回温,5分钟可再降温;

5、触摸屏+PLC=完善的自动化控制;

6、一台设备可设计两路负载输出;

7、进口压缩机,环保混合型制冷剂;

8、具有两路负载入口和出口温度显示、本机温度显示;

9、除霜温度自由设定;
10、具有水温温度、排气温度显示;
11、缺水、水温过高报警;
12、压缩机排气过高、压力过高保护;
13、可本地、远程控制自由转换;
14、RS485计算机数据接口,计算机可读取温度数据及控制。

技术参考表

型号 TH-135-20A
压缩机功率(HP) 9
工作电流(A) 21
电源 380V,50HZ,
工作温度(℃) -100~-150
抽气速度(l/s) 149000
最大制冷量(W)(-100℃) 2100
冷凝管长度 20m,φ16mm
冷凝管表面积(㎡) 1
冷却方式 水冷,水温18℃~30℃,水压2bar~4bar
冷水流量(t/h) 1.8
冷水接口尺寸(mm) 16
预冷时间(min) 30
降温时间(min) ≤3
除霜时间(min) ≤3
再降温(min) ≤3
需要冷水机功率(HP) 7

冷凝盘管的制作

根据设备的实际情况,我们可以为您制作不同形状的冷凝管盘管

输入、输出的接口

冷凝盘管从真空腔内穿过腔壁时,由于管道温度与腔壁温差较大,如果直接焊接,冷量将会有较大损失,腔壁结霜严重,这就需要一个长约20厘米的薄壁不锈钢管做成的绝热装置来解决,它可以做成活口(见上图),也可以不用密封垫,直接焊接到真空腔壁。

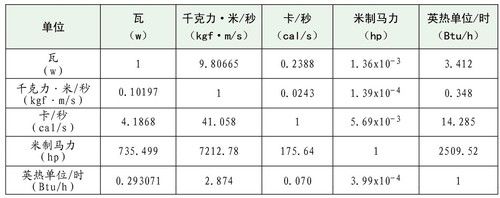

功率单位换算表

压力换算表
