小型微焦斑X-RAY缺陷检测设备
小型微焦斑X-RAY缺陷检测设备图片
型号: X-5600
品牌: X-RAY检测机
交货期: 现货
产地: 深圳市宝安区福永街道怀德翠海工
半岛游戏平台官网入口网址 类型: 其他探测器
半岛游戏平台官网入口网址 种类: 台式


半岛bd体育手机客户端 介绍
设备工作原理图

设备优势

● X射线源采用全球顶尖的日本滨松Hamamatsu封闭式X光管,寿命长,免维护

● X射线接收采用新一代韩国Rayence高清数字平板探测器,淘汰了影像增强器

● 外形体积小,不占地方,车间任意位置摆放

● 自动导航窗口,想看哪里点哪里

● 载重10KG超大540*440mm载物台

● 可CNC编辑检测程序实现大批量自动化检测,自动判断NG或OK

● 操作简单快捷,迅速找到目标缺陷,两小时培训上手

硬件参数

X射线源

光管品牌

日本滨松Hamamatsu

光管类型

封闭式反射靶微焦点X射线源

光管电压

40-90kV(L11831-01)

光管电流

10-200uA

聚焦尺寸

5μm

X射线束角(锥形)

80 degree

平板探测器

探测器类型

CMOS平板探测器

成像面积

50mm×50mm

感光单元尺寸

49.5μm

像素矩阵

1172×1100

分辨率

10.1Lp/mm

图像帧率(1×1)

30fps

载物台

平台尺寸

270mm*260mm

可检测区域

260mm*250mm

最大负荷

10kg

机箱

内层铅板

5毫米加厚铅版(隔离辐射)

尺寸

710mm(L) * 950mm(W) * 1100mm(H)

重量

450kg

其他参数

计算机

24寸宽屏液晶显示器/I3处理器/4G内存/240G硬盘

电源

110V/220/通用 10A

温度和湿度

22±3℃ 50%RH±10%RH

整机功率

1000W

安全保障

辐射泄露量

采用钢-铅-钢防护结构,前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置,所测试射线剂量当量率≤1μSV/H 符合国际标准

铅玻璃观察窗

透明铅玻璃,隔离辐射以观察被测物体。

安全互锁

用于设备维护保养的开门位置均设置2个高灵敏度限位开关,门一旦开启,X光管即立刻自动断电

电磁安全门开关

观察窗设有电磁开关,X光管处于工作状态时,观察窗不能开启

急停按钮

位于操作位旁,按下立刻断电。

可视窗口

具有可视透明窗口,便于在设备运行过程中可以直接从窗口观察到样品情况

X光管保护

关闭X光后,才可以离开软件进行其他操作。

软件参数

功能模块

操作方式

键盘+鼠标完成所有操作。

X光管控制

鼠标点击按钮可开启或关闭X光,旁边显示实时管电压和管电流值,用户可点击上下按钮,或拖动滑动条,或手动输入调节。

状态栏

通过是否红绿色交替闪烁,提示互锁状态、预热状态和X光开关状态。

图像效果调节

可自由调节图像的亮度、对比度和增益,达到满意的效果。

半岛bd体育手机客户端 列表

用户可储存当前的,或者调用以前储存的Z轴位置、亮度、对比度和增益等参数,下次检测同样半岛bd体育手机客户端 可以直接调用,提高检测效率。

导航窗

相机拍摄平台照片后,点击照片任一位置,平台会移动直至画面显示该位置。

运动轴状态

显示实时坐标。

检测结果

按次序显示每次的测量结果(气泡比率、距离、面积等用户设置的测量项)。

速度控制

各轴移动速度可调整为慢速、常速和快速。

气泡率测量

自动计算

可选手动/自动测量、单球/多球测量模式。自动计算所选区域内的每个BGA气泡比例。可设定界限值,自动判断空洞率,和最大空洞率

调整参数

用户可调整灰阶阀值,像素、对比度、大小过滤等参数,以得到自动计算的准确结果。

手动添加或删减气泡

用户可画多边形或自由图形,作为气泡计算到气泡率内。右键对不是气泡的图像单击,可取消气泡

储存参数

用户可储存当前测量气泡的灰阶阀值,像素、对比度、大小过滤等参数,下次检测同样半岛bd体育手机客户端 可以直接调用,提高检测效率。

尺寸测算

灌锡孔比例测算

多用于测量电路板通孔过锡率,比测量距离多设置一个D点,以D点到基准线的垂直距离,除以C点的垂直距离,得出D占C的垂直距离的百分比率

距离

按需点击A、B两点设置为基准线,再点击C点,测量C点到基准线的垂直距离

弧度

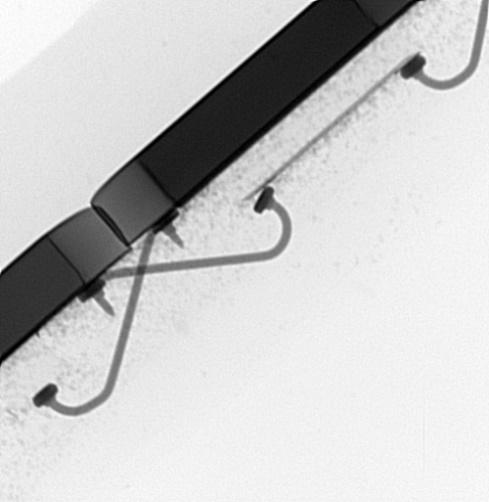

多用于LED绑定线弧度或弯曲度测算

角度

按需点击A、B两点设置为基准线,再点击C点,测量BA和BC射线之间的夹角角度。

圆形

多用于测量锡球等圆形元器件,点击三个点确定一个圆形,测量出周长、面积和半径。

方形

多用于测量方形元器件,点击两个点确定一个方形,测量出长、宽和面积。

自动检测

CNC检测

对于有排列规律的检测点,用户只需要设置其中两个检测点和行列数量,软件将自动拍摄每个检测点并保存图片

自动识别

对于有明显特征的检测点,软件可自动识别具体位置,进行测量,并保存图片

激光定位

红点激光定位装置,双重辅助,易于导航

应用举例

BGA芯片焊接分析

BGA芯片焊接分析

苹果摄像头模组

二极管检测

IC金线检测

线束接头

LED绑定线检测

IC气泡检测

USB接头检测

LED码头灯气泡测试

热敏感应器

二极管电容

烙铁头焊枪内部检测

苹果手机主板

芯片金线检测

LED灯珠测试气泡

大功率半导体IGBT模块

奢侈品服饰纽扣气泡检测

苹果电脑电源线

苹果电脑电源线

苹果电脑电源线
