概述:

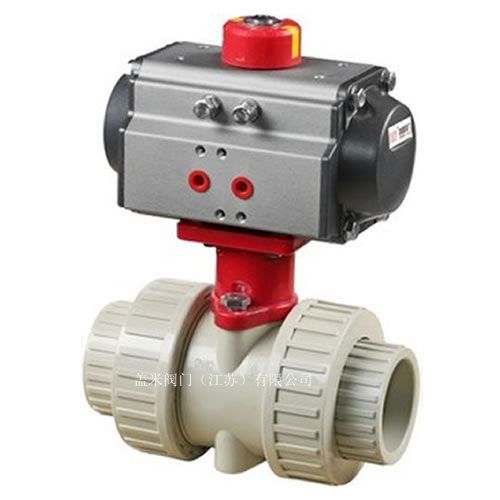

UQ621F气动PPH球阀采用双由令承插连接,不须使用特殊工具即可快速装配,具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。气动PPH球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广,例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
半岛bd体育手机客户端
特点
1、气动PPH球阀采用双向双由令结构,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。
2、气动PPH球阀阀体具有优良的耐化学腐蚀性能,在由令端有FPM或EPDM "O"环,配合PTFE垫座之使用,能防止多数化学物质之腐蚀。
3、垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
4、气动PPH球阀阻燃性能为自熄性。低热传导性能,约为钢材的1/200。重量轻,相当于钢管1/5,铜管的1/6。
5、介质中重离子含量达超纯水标准,卫生指标符合国家卫生标准要求。
6、优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。
GMZK气动执行器
采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为半岛bd体育手机客户端
的安装更换提供了方便。
7、两端调的节螺钉可使标准半岛bd体育手机客户端
在0°和90°有±4°的可调范围,确保与阀门的同步精度。
技术参数和性能
UQ621F气动PPH球阀执行器技术参数 | UQ621F气动PPH球阀阀体参数 |
类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15~100mm |
气源压力 | 双作用:2-8bar/单作用:4-8bar | 公称压力 | PN1.0MPa |
输出力矩 | 双作用:4N·M~10560N·M | 阀轴材质 | UPVC、CPVC、PP、PVDF、ABS |
单作用:7N·M~2668N·M | 阀体材质 | UPVC、CPVC、PP、PVDF、ABS |
工作温度 | 常温型:-20℃~80℃(丁腈橡胶O型圈) | 球体材质 | UPVC、CPVC、PP、PVDF、ABS |
高温型:-20℃~160℃(氟橡胶O型圈) | 阀座密封 | PTFE |
动作范围 | 0~90°±5° | 温 度 | 0℃~+60℃ |
接口螺纹 | GTD40~GTD83/ATD50~ATD88 G1/8″ | 连接方式 | 双油令、法兰 |
GTD110~GTD350/ATD100~200 G1/4″ | 适用介质 | 食品工业、石化和与PVC相匹配的各种流体 |
阀位信号 | 定位器:4~20mA/回信器:全开全关信号 | 特 点 | 结构紧凑、体积小、重量轻、安装方便 |
外形尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
CNS | D1 | 22.4 | 26.4 | 34.5 | 42.5 | 48.6 | 60.6 | 76.7 | 89.7 | 115 |
D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 |
ANSI | D1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 |
D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 |
DIN | D1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 |
D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 |
JIS | D1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 |
D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 |
L | 112 | 132 | 144 | 167 | 172 | 206 | 273 | 303 | 333 |
L1 | 104 | 130 | 130 | 140 | 140 | 186 | 186 | 254 | 254 |
H | 151 | 158 | 162 | 198 | 198 | 225 | 278 | 307 | 362 |
重 量 | 1.2KG | 1.4KG | 1.6KG | 2.4KG | 2.7KG | 5.1KG | 5.6KG | 11.4KG | 13.6KG |
执行器型号 | ATD-32 | ATD-52 | ATD-52 | ATD-63 | ATD-63 | ATD-83 | ATD-83 | ATD-110 | ATD-110 |
附件选项
根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
