GKYWG-50雷达液位计

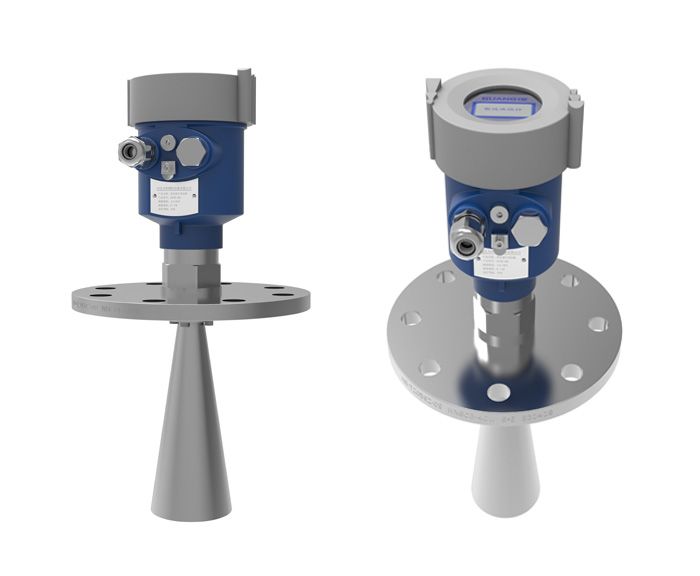

GKYWG-50雷达液位计图片
型号: GKYWG-50
品牌: 河北光科
参考价格: 5000元/台
交货期: 2-3天
产地: 河北邯郸


半岛bd体育手机客户端 名称
雷达
半岛bd体育手机客户端 介绍

GKYWG-50雷达液位计

发布时间:2009/11/18
GKYWG-50雷达液位计



半岛bd体育手机客户端 概述

GKYWG-50雷达液位计也叫雷达物位计,是河北光科设计研发生产的智能非接触式液位测量设备,发射功率分为26G、80G、120G等多种频率。传感器发出高频脉冲在设备空间以光速传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号,从而达到准确测量目的。GKYWG-50雷达液位计具有便捷的安装方式和标准的通信接口:4~20mA/HART、RS485与PLC、DCS通讯;该半岛bd体育手机客户端 还具有防爆和本安两种安全形式,可广泛应用于石油、化工、食品、水处理等行业的液位、料位、距离的连续测量。

半岛bd体育手机客户端 特点

可以选配平均温度计实现多点温度测量

80G毫米波模块化设计,量程大、盲区小

80G小束波角<3°,安装条件宽松

可适用于三层搅拌储罐及有蒸汽的过程储罐

智能识别系统对储罐的结构读取识别,达到轻松避障

体积小、重量轻、非接触测量安装便捷

输出信号4-20mA/HART RS485 MODBUS通讯

设计可配套罐旁显示仪、多点温度计实现多参数测量罐下显示

高强穿透性适合有粉尘及蒸汽的储罐

低功耗设计,8V电压即可让雷达液位计投入正常工作

多协议定制,可代替进口仪表

尤其适用于原油、重油和高粘度化工半岛bd体育手机客户端 ,有惰性气体及挥发性气体等介质的准确测量

应用领域

1、钢铁行业:如煤焦化(备煤仓、焦仓、煤气柜、煤焦油及粗苯罐)、烧结厂(烧结料混合仓、冷返矿、球团仓)

2、炼铁厂(炼铁中间仓、高炉料位等)等料仓的料位检测

3、煤炭行业:原煤仓、粉煤仓、煤矸石仓储料位、洗煤池等料仓的料位检测

4、水泥行业:包括原料库、生料均化库、熟料库、成品库、粉煤灰仓、原煤仓、石膏库、水泥渣仓

5、电力行业物料过程存储物位检测,如火电厂的原煤仓、粉煤仓及干灰库中料位的检测

6、有色冶金行业、制铝、制镍、制锌、制钛行业:(制铝)矿浆槽、溶出槽、闪蒸釜、溶出后槽、絮凝槽、沉降槽、分解槽、氧化铝粉仓

7、化工行业:如石油化工、煤焦化工、电石化工等料仓的料位检测

8、食品医药行业、环保及水处理行业、半导体行业等

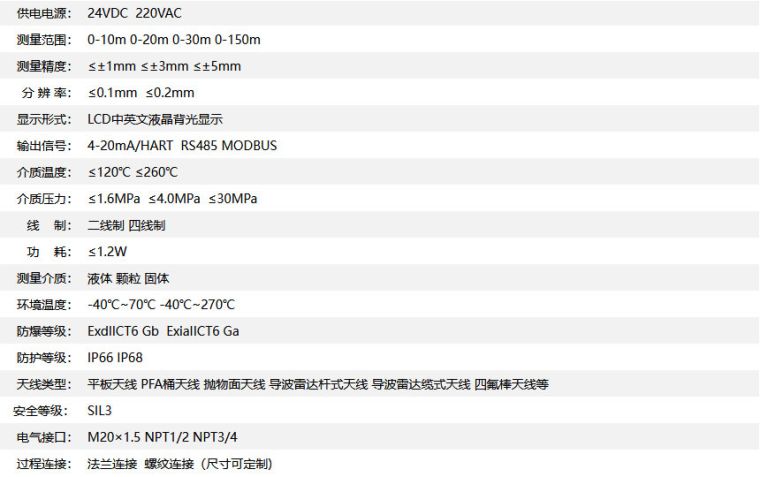

技术参数

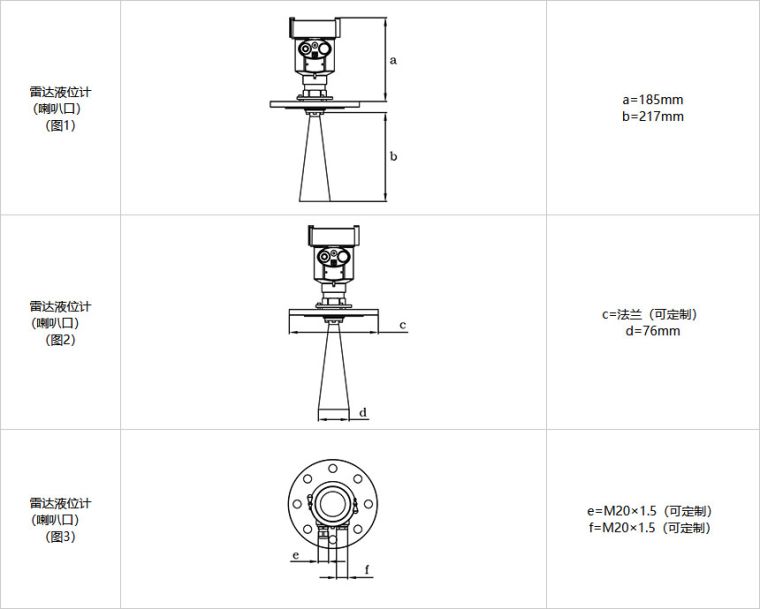

外形尺寸

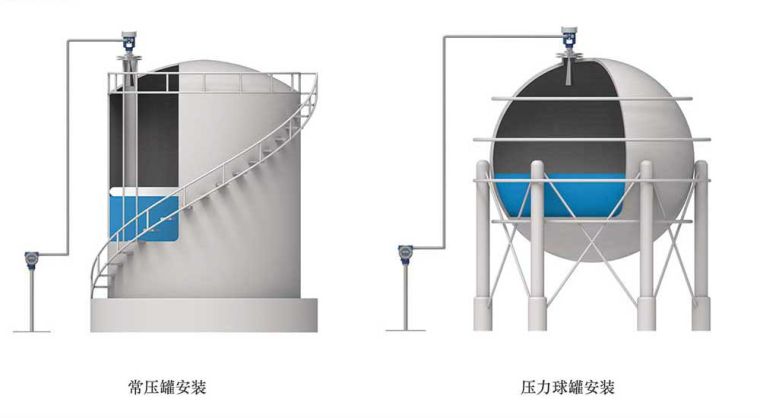

安装示意

安装要求:一般采用标准法兰安装到罐顶,也可采用旁通管安装,导波管安装等多种方式。高频雷达放置在罐体直径的1/4或1/6处,距罐壁不小于200mm,26G天线伸入到罐里至少10mm;测量锥形罐体,应安装在锥形罐体平面的中间,保证可以测量到锥形顶部;测量有堆料的罐体,法兰选型应选择万向法兰(可调节方向)。

注意事项:雷达液位计不能安装在进出料口处,拱形、圆形罐不要将仪表安装在顶部中心,避免多次强波反射;避免安装在有很强涡流的地方。如有搅拌或很强的化学反应等,建议采用导波管或旁通管安装方式;导波管安装时要注意内壁一定要光滑,下面开口的导波管必须达到需要的底部液位。导波雷达液位计应保证探极线在管内位置相对稳定,必要时对探极线加支撑拉直。

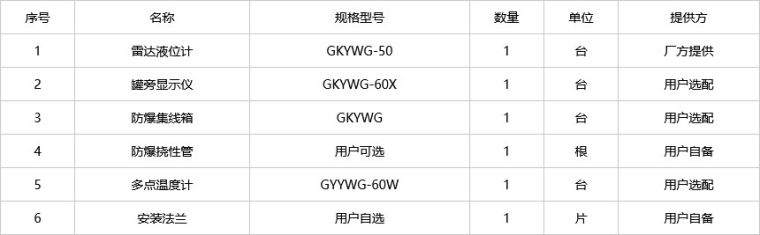

配置表

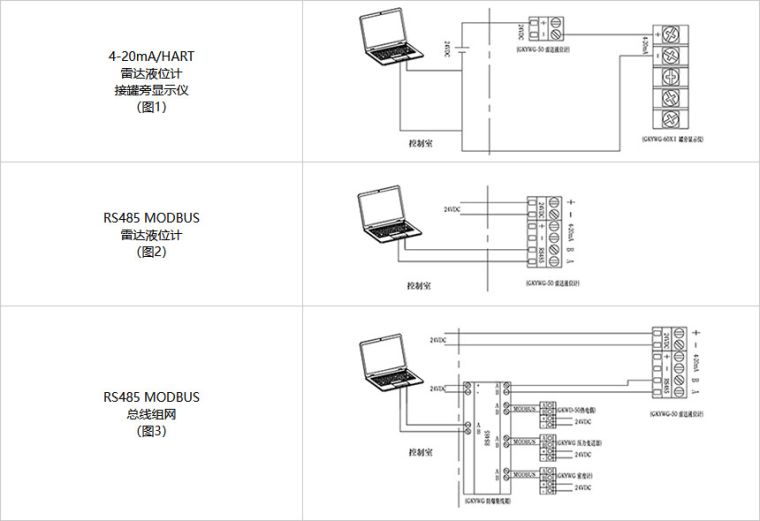

电气连接

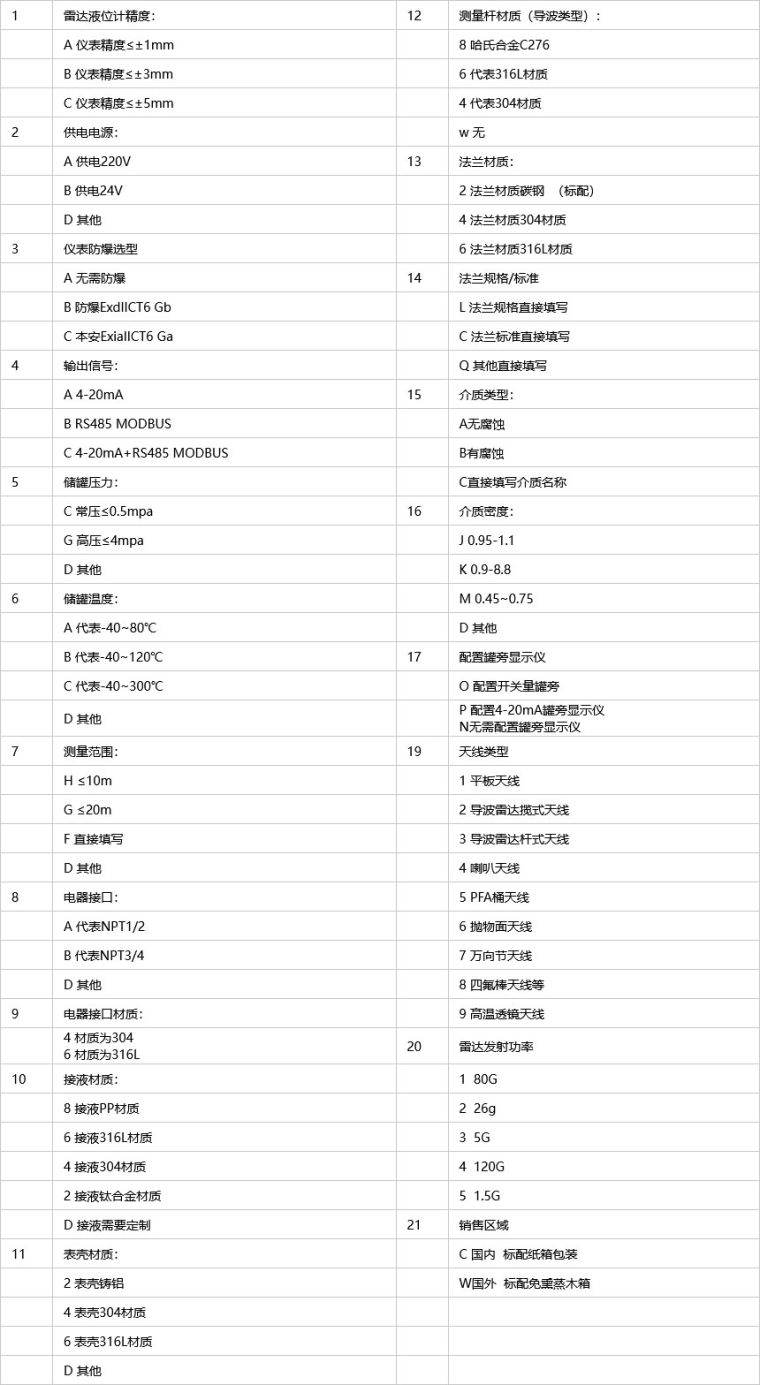

选型图表
