LFA 467 HyperFlash闪射法导热仪
热分析半岛游戏平台官网入口网址 >> 导热仪、热导仪

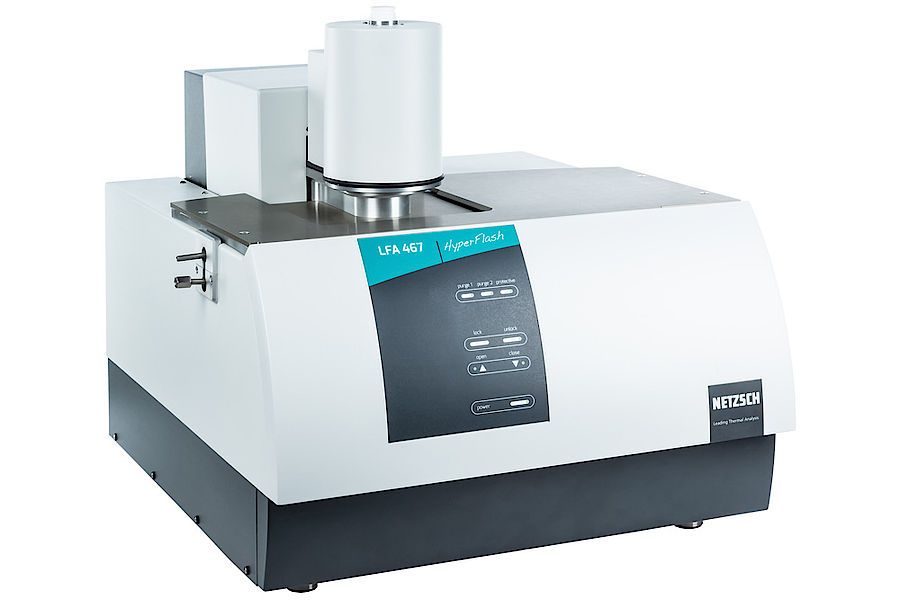

LFA 467 HyperFlash闪射法导热仪图片

型号: LFA 467 HyperFlash
品牌: NETZSCH(耐驰)
产地: 德国
索取资料及报价
型号: LFA 467 HyperFlash
品牌: NETZSCH(耐驰)
产地: 德国
检测方法: 激光闪射法
半岛bd体育手机客户端 介绍

开创热扩散系数与导热系数测量的新天地 —— 快速、简单、经济

宽广的温度范围,从 -100°C 到 500°C

无须更换检测器或炉体, LFA467 HyperFlash在同一台半岛游戏平台官网入口网址 上可实现 -100°C 到 500°C 的宽广温度范围。加上目前市场上种类最丰富的可选配件,开创了热物性测量的新天地。

进样器附有 16 个样品位,样品容纳量为原来的 4 倍

LFA 467 HyperFlash 的一大优势是可以在整个温度范围内连续测量 16 个样品,大大缩短了测量时间。液氮补给系统可以实现对检测器与炉体的自动补充液氮,保证半岛游戏平台官网入口网址 全天候不间断测量。

ZoomOptics得到的测量结果更准确,减少测量误差

专利技术的ZoomOptics优化了检测器的检测范围,从而消除了孔径光阑的影响。显著增加了测量结果的精度。

极高的采样频率(2MHz),特别适合于薄膜样品

薄膜样品及高导热材料需要快速的数据采集速率,来精确地记录样品上表面的升温过程。LFA 467 HyperFlash 可以提供 2MHz 的数据采集速率,这是 LFA 系统前所未有的。

LFA 467 HyperFlash?- 技术参数

  • 温度范围:-100°C ... 500°C,单一炉体

  • 氙灯,最大能量 10 J/Pulse(功率可调)

  • 非接触式测量,IR 检测器检测样品上表面升温过程

  • 数据采集速率:高达 2MHz(包括半升温信号检测,及 pulse mapping 技术)-- 对于高导热及薄膜样品,采样时间(约为半升温时间 10 倍)可低至 1ms,样品厚度最薄可至 0.01 mm 以下(取决于具体的导热系数)

  • 热扩散系数测量范围:0.01 mm2/s ... 1000 mm2/s

  • 导热系数测量范围:< 0.1 W/(mK) ... 2000 W/(mK)

  • 样品尺寸:
    - 直径 6 mm ... 25.4 mm(包括方形样品)
    - 厚度 0.01 mm ... 6 mm(样品的厚度要求取决于不同样品的导热性能)

  • 16 个样品位的自动进样器

  • 20 多种支架类型

  • 丰富的测量模式,适应各种类型的样品。如各向异性材料,多层模式分析,薄膜,纤维,液体,膏状物,粉末,熔融金属,压力下的测试,等等。

  • Zoom Optics优化检测器的检测范围(专利技术)

  • 专利保护的 pulse mapping 技术(US 7038209, US 20040079886, DE 10242741 – approximation of the pulse),用于脉冲宽度修正,可以提高比热值的测量精度

  • 气氛:惰性、氧化性、静态/动态、负压

ZoomOptics获取更准确的测量结果,减小测量误差

对于传统的 LFA 系统设计,检测器所覆盖的检测面积通常被调整为适合样品的最大尺寸(25.4mm)。对于直径较小的样品,通常在样品之上加上遮光片或遮罩,以尽可能地遮蔽外围区域。但由于任何物体都会发射红外辐射,遮光片或遮罩材料也不例外,由此得到的检测器信号不可避免地会受到影响。该影响的程度大小与样品与遮罩材料的热扩散系数的差异有关。由此导致对于某些样品,检测器测得的温度上升曲线的尾部可能出现持续上升,或者过早地达到水平状态。不管是哪种情况,都会导致分析得到的半升温时间发生偏移,由此计算得到的热扩散系数产生误差。

使用 LFA467 配备的ZoomOptics(专利号:DE 10 2012 106 955 B4 2014.04.03)附件,可以更灵活地调整检测器的检测范围,确保检测器仅检测到样品上表面的温度升高过程,无需额外的遮罩,周围环境信号也没有任何影响。预设的检测直径比率为 70%,适合于大多数应用,同时软件允许操作者自由调整该数值,以适应特定的样品尺寸与应用。

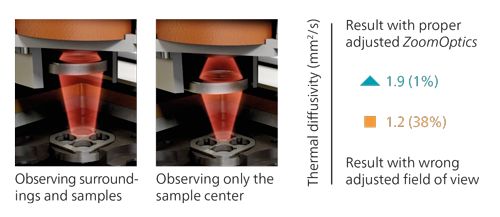

下图 Pyroceram 的热扩散系数测量对比,清晰地显示了ZoomOptics的优点:

ZoomOptics

LFA 467 HyperFlash?- 应用实例

更大的装样数,更高的测试效率

LFA 467 HyperFlash?的高样品装载量可以提高操作效率。LFA 467 HyperFlash?最多可装载16个样品。这在保证测试质量的前提下显著节省测试时间和精力。

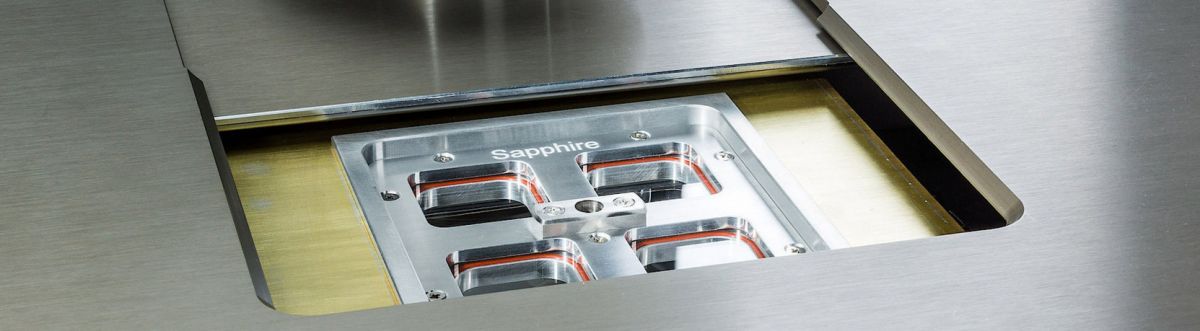

集成的自动进样器可以保证整个温度范围内、每个位置上的每一个样品都处于最佳位置。测量时,系统对所有样品同时进行加热或冷却,然后逐一测量。这样可以大大节省测试时间。

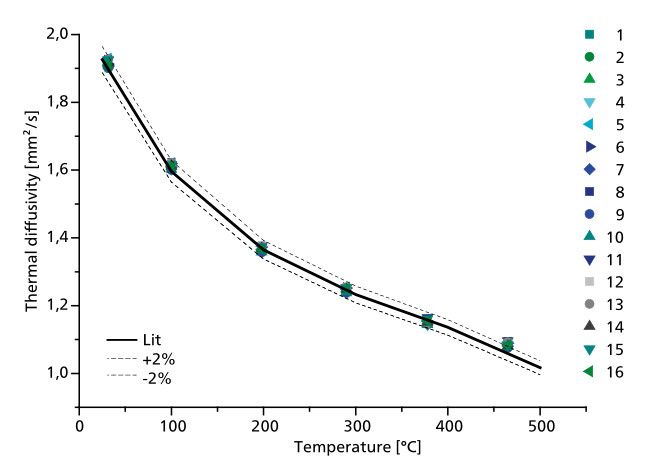

谱图显示了使用 LFA 467 一次装载 16 个 Pyroceram 样品(厚度为 2.5mm,直径为 12.7mm)进行室温至 500℃ 的测试。测量结果与理论值之间的偏差 < 2%。

集成自动进样器可同时测试 16 个样品,并具有极高的精度和重现性。


全温度范围内的高精度

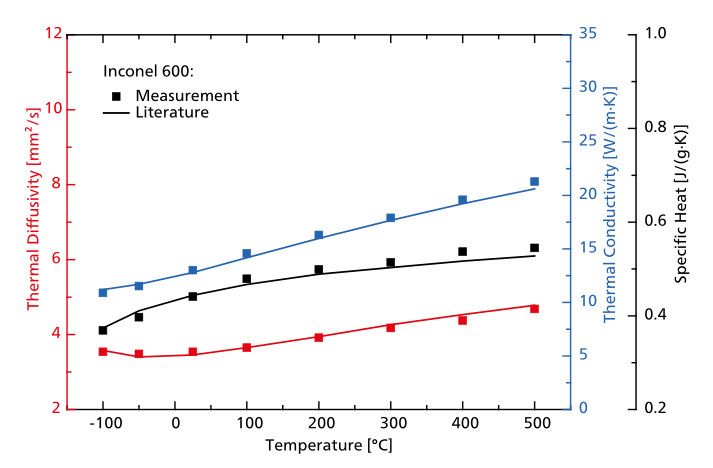

图中曲线为标样 Inconel 600 的热扩散系数(红点)、导热系数(蓝点)和比热(黑点)测试结果。测量覆盖 LFA 467 HyperFlash?完整温度范围(-100℃ 至 500℃)。与理论值(实线)相比,实测数据点的偏差均小于±3%,精度水平普遍好于±3%。

LFA 467:在一次测量中即可完成全温度范围的热扩散系数测试。
图中样品为 Inconel 600 标样,实线为文献数据。


高导热铜箔

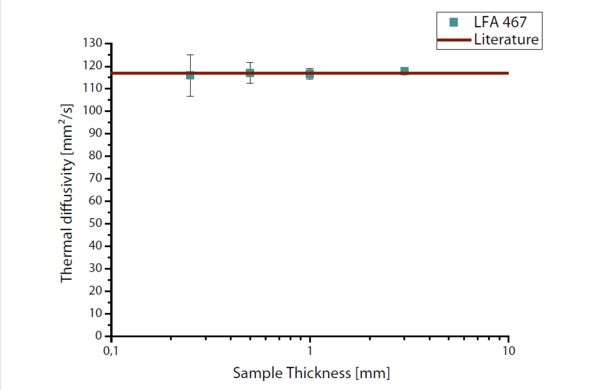

图中展示了不同厚度的铜样品的测量数据,这个实例清楚地表明,该系统可以成功地测试具有很高热扩散系数的样品,另外,将样品厚度从3.0mm减小到0.25mm进行测试对比可见,即使样品很薄仍可获得很高的测试精度。

此类测试得益于 LFA 467 HyperFlash?具有高达 2MHz 的数据采集速率和低至 20?s 的脉冲宽度。

当样品厚度降低时,其厚度不确定性对误差的影响将增大。因此对于较薄的样品测试,样品的制备与厚度测量都需格外小心。

LFA 467:不论样品的厚薄程度,测试得到的铜样品的热扩散系数与理论值都十分吻合
