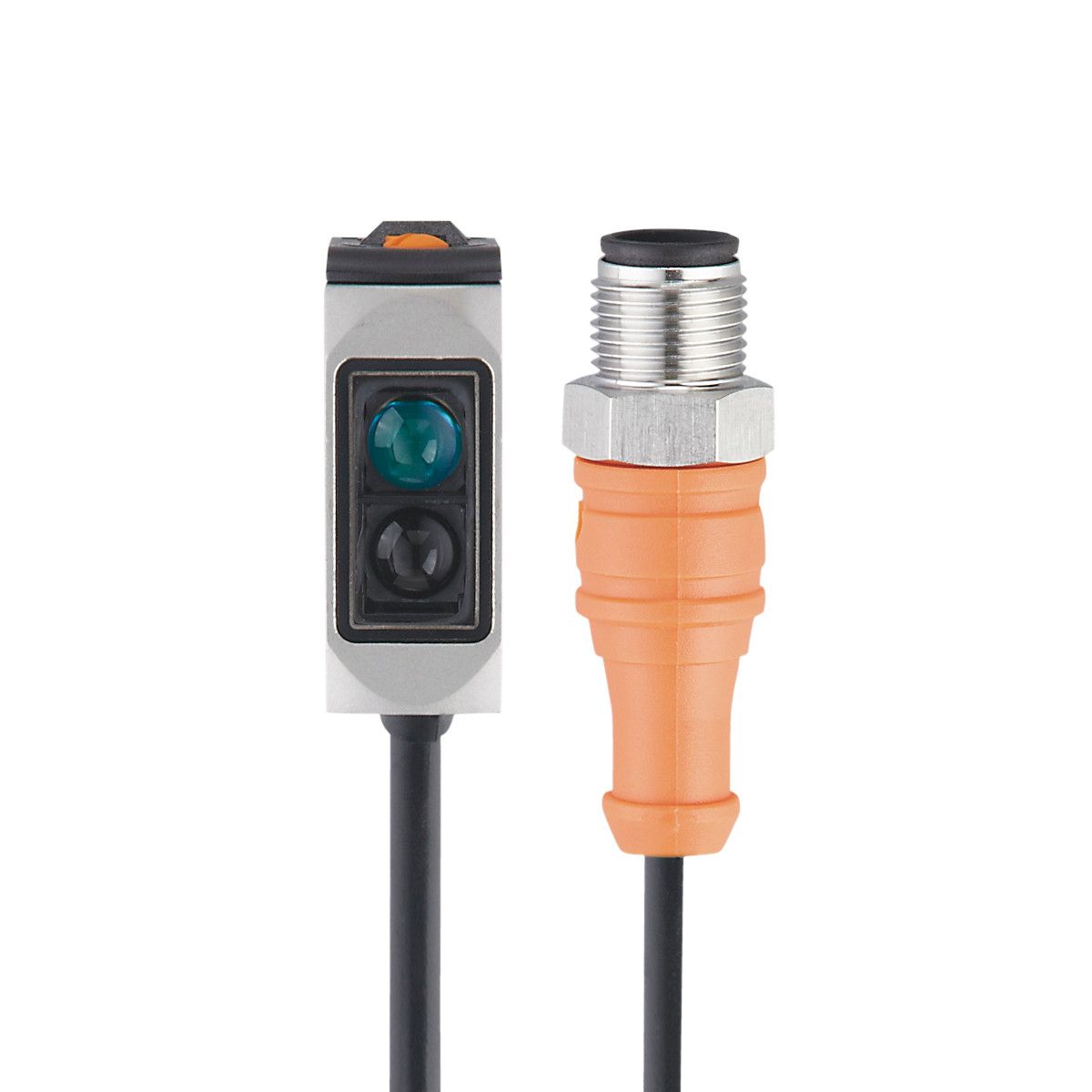

| 型号: |
O6H301 |
| 品牌: |
IFM |
| 产地: |
德国 |
| 半岛bd体育手机客户端 别名: |
带背景消除的漫反射光电开关O6H-FPKG/0,30M/US
|
半岛bd体育手机客户端 介绍
技术参数：
| 半岛bd体育手机客户端 特征 |
| 光线种类 |
红光 |
| 外壳 |
矩形的 |
| 应用 |
| 特殊的性能 |
背景消隐 |
| 功能原理 |
漫反射光电开关 |
| 电气数据 |
| 工作电压 [V] |
10...30 DC |
| 电流损耗 [mA] |
22; ((24 V)) |
| 防护等级 |
III |
| 反相保护 |
有 |
| 光线种类 |
红光 |
| 波长 [nm] |
633 |
| 输出 |
| 电气设计 |
PNP |
| 输出功能 |
亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] |
2.5 |
| 开关量输出DC的持续电流负载 [mA] |
100 |
| 开关频率DC [Hz] |
1000 |
| 短路保护 |
有 |
| 短路保护类型 |
脉冲 |
| 监控范围 |
| 检测距离 [mm] |
2...200; (白纸 200 x 200 mm) |
| 白色物体的检测距离(6 %反射) [mm] |
2...200 |
| 灰色物体的检测距离:(18 %反射) [mm] |
4...200 |
| 黑色物体的检测距离(6 %反射) [mm] |
8...200 |
| 检测距离可设 |
有 |
| 光斑直径最大值 [mm] |
8 |
| 光点尺寸参考 |
在***检测距离 |
| 背景消隐可用 |
有 |
| 工作条件 |
| 环境温度 [℃] |
-25...80 |
| 外壳防护等级 |
IP 65; IP 67; IP 68; IP 69K |
| 认证/测试 |
| EMC电磁兼容 |
|
| MTTF [年] |
708 |
| UL认证 |
|
| 机械技术数据 |
| 重量 [g] |
51.4 |
| 外壳 |
矩形的 |
| 原材料 |
外壳: 不锈钢(1.4404 / 316L); 塑料: PPSU; 密封圈: EPDM |
| 透镜材料 |
|
| 透镜校准 |
侧面的镜组 |
| 显示器/操作件 |
| 显示 |
| 开关状态 |
1 x LED, 黄色 |
| 操作 |
1 x LED, 绿色 |
|
| 注释 |
| 注释 |
|
| 包装单位 |
1 件 |
| 电气连接 |
| 接口 |
电缆: 0.3 m, PVC; 3 x 0.25 mm |
| 接口 |
接插件: 1 x M12 |

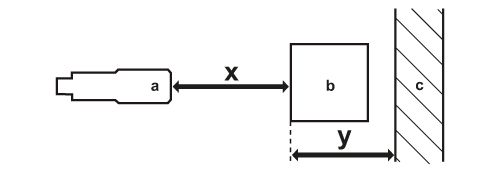

| 图表 |
|
| a: |
传感器 |
| b: |
目标 |
| c: |
背景 |
| x: |
距离传感器/目标物 [mm] |
| y: |
最小的距离物体/背景 [mm] |
|

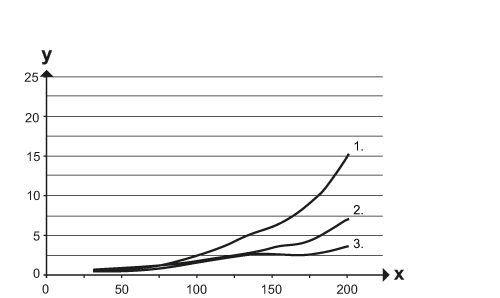

| 精确度曲线 |
| x: |
距离传感器/目标物 [mm] |
| y: |
最小的距离物体/背景 [mm] |
| 1 = |
目标 黑色(6 %反射) , 背景(白色90 %反射) |
| 2 = |
目标 灰色(18 %反射) , 背景(白色90 %反射) |
| 3 = |
目标 白色(90 %反射) , 背景(白色90 %反射) |
|
| 半岛bd体育手机客户端 认证 |
| CE认证 |
√ |
| EAC认证 |
√ |
| CUL认证 |
√ |
|
|
